52LX840A电源板电路分析与实测数据

从上面的分析过程中可看出：PFC电路中的开关管Q7801，当开关管导通时，L7801的初级流过电流，把电网的电能储存到L7801中。当开关管截止时，L7801中储存的电能以电流的形式向负载供电，因此，Q7801在导通时和截止时，L7801的初级都有电流流通，在开关管截止时，L7801中储存的电能向负载释放没有完毕以前，L7801的初级一直有电流流通，假如此时进入下一个工作周期：给开关管G极加正脉冲接通开关管，就会造成开关管开启损耗极大，轻则引起开关管过热，重则烧坏开关管。为此，必须要等L7801初级电流下降到零时，再接通开关管。为此在PFC电感L7801中设置了辅助线包：初级电流过零点检测绕组-----6--1绕组。当初级线包3---4的电流下降到零时，6---1线包的感应电压下降到0V，通过R7808--------C7802的短暂延时，加到NCP1608的5脚，该过零点检测电压触发芯片内部的驱动电路，输出下一个工作周期的正脉冲。

开关管E极的电阻R7816，是开关管电流取样电阻，当开关管的电流增大到较大值时，在R7816的上端到地产生较高的脉冲电压，经R7819加到芯片的4脚，触发内部的过流保护电路，关断7脚输出的正脉冲，防止电流过大烧坏开关管。

在芯片的7脚输出的正脉冲后沿时，应当立即关断开关管，如关断的速度慢，就会造成开关管的关断损耗过大，造成开关管过热。为此，在开关管的G极接有D7804，当芯片的7脚从正脉冲下跳到0V时，Q7801的G极存储的电荷，就会通过D7804极小的内阻------R7811泄放，以快速关断开关管。

从上面的分析中可看出：NCP1608：7脚输出正脉冲接通开关管时，要过两个限流电阻：R7811-----R7807，而要关断开关管时，开关管G极的存储的泄放电荷只经过很小的D7804内阻和R7811，这样就增大了关断时的泄放电流，也就是说：大功率MOS管G极的开启驱动电流：灌电流，要小于关断驱动电流：泄放电流，也叫抽荷电流。

PFC电路的输出电压取样电路：前面已经讲过，在开机时，主板发出的开机电压PS-ON高电平，加到电源板的PD插座的14脚，将引起下述控制电压的变化：PD:14脚PS-ON高电平------Q7300导通-------Q7301导通-------PC7904导通-------Q7902导通-------从Q7902的E极输出14V供电------1为PFC芯片的8脚供电2为主开关电源芯片DDA014的2脚供电3为加到Q7803的B极-----Q7803导通------Q7800导通------PFC输出电压加到PFC输出电压的取样电路：R7821------R7822A------R7825B-----R7820-----取样电压加到PFC芯片的反馈输入端：1脚-------当PFC输出电压比标准值低时--------7脚输出的正脉冲宽度增加-----Q7801导通时间长度加宽-------L7801中储能增加-------PFC输出电压升高到标准值。

PFC电路，还有13.2V电压过压保护：主开关电源输出13.2V电源电压，给全机各电路板供电，特别是为主板供电。当该电压异常升高时，将会击穿损坏很多电路板。为此，增设了13.2V过压保护。13.2V电压，加到稳压管D7301的负极，当13.2V电压低于15V时，该管不导通，对电视机正常工作没有影响，当13.2V电压高于15V时，该管齐纳击穿导通，高电平加到Q7305的B极，该管导通，切断光耦PC7904：1脚的供电电压，光耦截止------Q7902截止-----主开关电源振荡芯片DDA014供电被切断不工作、PFC振荡芯片NCP1608的供电切断不工作。防止13.2V电压长时间过压损坏各个电路板。

四、主开关电源电路：由振荡芯片DDA014和功率对管Q7601-----Q7602、开关电源变压器T7601\T7602组成。见下图所示：

由上图可见，这是一个LLC串联谐振电源。LLC串联谐振电源是目前最功熟的大功率开关电源，主要优点是大功率MOS管不发热，本身功耗极低，电源的效率极高，又因为该类型开关电源的工作频率很高，可以实现开关电源变压器的小型化，这正好有利于实现电视机的超薄和省电的原则。该电源板中最奇特的是为了减小主开关电源变压器的体积，把变压器做得超薄，采用了用两只超薄的变压器，采用初次级分别并联的运用方法，这在以前的电源板中，还没有见过。

主开关电源振荡芯片DDA014的引脚功能：（该芯片的技术资料，在网上和期刊及杂志上找不到)

1脚：PFC输出电压的检测。只有当PFC输出电压正常时，主开关电源才会进入工作状态。

2脚：供电脚，本机的供电是14V。

3脚：稳压反馈输入端。

4脚：接地。

5脚：外接软启动电容。

6脚：过流保护输入端。

7脚：LLC串联谐振回路电流检测输入端。

8脚：芯片内部产生的基准电压输出脚。内部产生的基准电压是10V。

9脚：LLC串联谐振回路电压检测输入端。

10脚：接地。

11脚：低端功率管的驱动输出。

12脚：空

13脚：空

14脚：高端功率管的驱动供电。

15脚：高端功率管的悬浮地。

16脚：高端功率管的驱动输出。

主开关电源振荡芯片的供电控制：在前面已讲过，由主板来的电源开PS-ON高电平，接通Q7902，为本芯片的2脚提供14V的电源供电。

PFC输出电压的检测：在PFC电路一节中已经讲过，在主板发出的电源开高电平PS-ON，加到电源板的Q7300----该管导通-------Q7301导通-------PC7904导通------Q7902导通-------Q7803导通-------Q7800导通--------PFC输出的400V电压经Q7800加到取样电路：R7621----R7606------R7605-------R7611，取样电压加到DDA014的1脚输入，PFC输出电压正常时，在1脚得到的取样电压是1.6V，为DDA014进入工作状态提供了条件。

从主开关电源电路图中，可以看到：开关电源变压器的驱动电路是由Q7601、Q7602组成半桥电路完成。Q7601是半桥的上管，Q7602是半桥的下管。开关电源变压器T7601与T7602两者的初级和次级分别并联。初级线圈4/5-----1/2与谐振电容C7603组成LLC串联谐振电路。DDA014的11脚输出的驱动脉冲，加到半桥下管Q7602的G极，DDA014的16脚输出半桥上管驱动脉冲，加到Q7601的G极。这两路驱动正脉冲在时间上是错时输出的，即当16脚输出正脉冲时，11脚为0V。而当11脚输出正脉冲时，16脚为0V。上管导通时，下管截止。下管导通时，上管截止。假如11脚和16脚同时输出高电平，Q7601与Q7602同时导通，就会把PFC输出的400V电源电压短路，从而产生极大的电流，烧坏Q7601与Q7602。

在半桥LLC串联谐振电源正常工作时，在半桥上管与下管的中点，会出现400VP-P的脉冲电压，为了保证DDA014：16脚输出的驱动脉冲，能可靠的打开Q7601，要求加到Q7601：G极的驱动脉冲幅度比S极高10V，假如Q7601的S极是400V，那么，16脚输出的正脉冲就应达到410V。而DDA014的供电仅是14V，不可能从16脚输出410V的驱动脉冲。为了达到这样的驱动要求，广泛采用了自举升压电路：当下管导通时，8脚输出的10V电压对自举升压电容C7615充电，充电回路如下：DDA014的10脚-------D7604------R7613--------C7615--------Q7602--------地。上述电流给C7615充上左正右负的10V电压。当下管截止，上管导通时，半桥两管的中点电压升高为400V，400V与C7615上的10V电压串联叠加到14脚，在DDA014内部从15脚输出410V的驱动脉冲，加到上管Q7601的G极，能够可靠的驱动上管导通。

LLC串联谐振电路过压保护：开关电源变压器初级与C7603构成串联谐振电路，C7603上的分压，经过C7613\C7608\R7612分压，获得的取样电压加到DDA014的7脚，当加到7脚的取样电压过高时，就会启动DDA014内的过压保护电路。

开关电源次级的输出绕组：共有两组，一是6------8/9-------7脚组成的13V绕组，二是11----12脚组成的背光灯条供电绕组，对于52寸机型，背光灯条供电是140V，对于60寸机型，背光供电是180V.

13V整流电路：变压器次级6------8/9------7绕组产生的感应电压，经D7130A、D7130B全波整流，C7130-----C7120滤波，得到13V电源电压，一方面经L7130加到电源板PD插排的5、6、7、8脚输出到主板。另一方面经L7120加到4端12V稳压芯片Q7120的输入端1脚，经稳压成12V后，经C7123、C7124、C7125、C7128滤波，加到电源板插排PD的1、2脚，为逻辑板供电。L7130输出的13V电压到地，还接有3个并联的3K电阻，并联后的阻值是1K。防止在13V的负载都没有工作时造成13V电源空载。

C7130上得到的13V电压，加到稳压取样电路：R7312-----R7309------R7320，分压取得的取样电压，加到误差放大器IC7303的输入端，经放大倒相后加到稳压隔离光耦PC7601内发光管的负极，当13V输出电压高于标准值时，分压取样电压升高，经IC7303放大倒相后，光耦PC7601内的发光管发光变强，4---3脚内的光敏管内阻变小--------DDA014的3脚电压降低------控制LLC串联谐振电路的工作频率升高--------变压器次级输出的13V电压下降到标准值。

T7601、T7602次级的背光供电整流电路，由四个二极管D7200、D7202、D7201、D7203组成全桥整流电路，C7200滤波。得到的180V电压，为背光灯条供电。

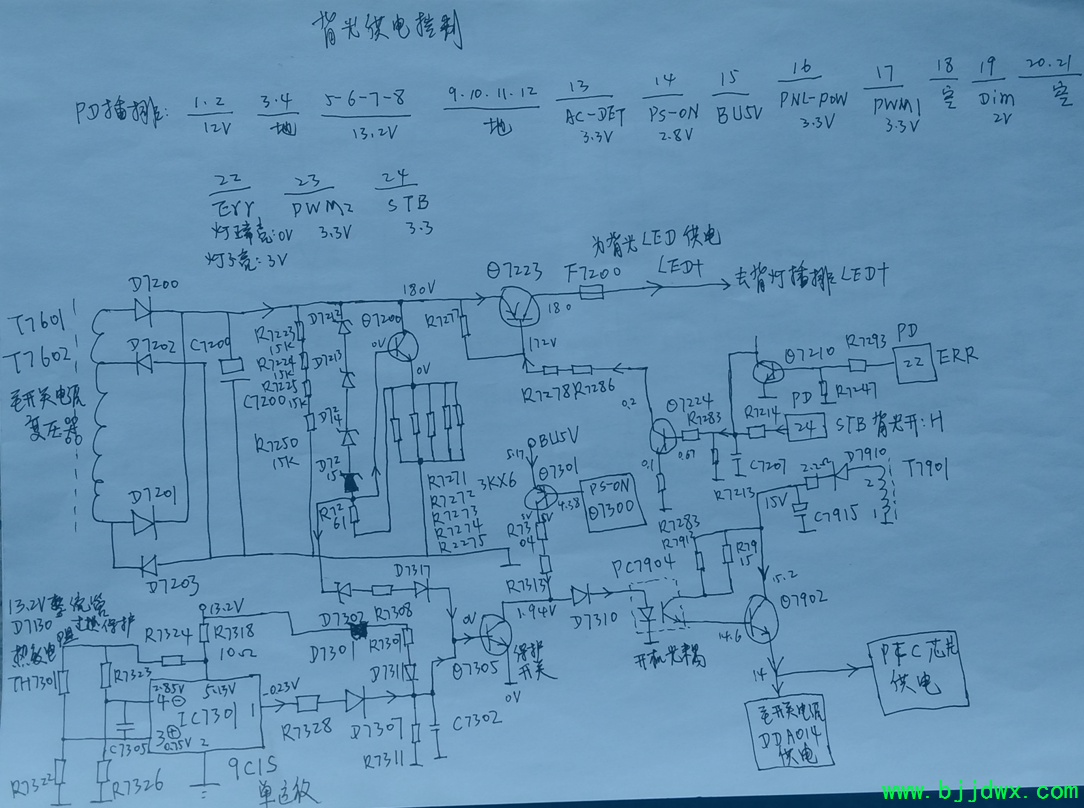

五、背光供电控制：见下图所示。

   开关电源变压器次级整流输出的180V背光供电电压，经C7200滤波后，加到背光供电开关管Q7223的E极。在开机时，主板输出背光开STB高电平指令，经电源板插排PD的24脚，加到Q7224的B极，该管导通-------Q7223导通--------从C极输出180V的背光供电电压。
