52LX840A电源板电路分析与实测数据

一、待机电源：待机电源芯片采用TNY264，待机变压器：T7901。5V稳压光耦：PC7903。5V过压保护光耦：PC7901。见电路图：该电路图是本人根据实物绘制的。

   从PFC电路输出的400V电压（在开机时是400V，在待机时是320V），通过限流电阻R7914：2.2欧，加到待机变压器T7901的初级，待机开关电源芯片IC7905：TNY264从5脚得到供电后，内部振荡、稳压、控制电路开始工作，本芯片5脚内有大功率MOS开关管，在芯片内部振荡和驱动电路控制下，5脚内的MOS开关电源周期性的导通与截止，T7901初级线包内流过受控的脉冲电源，在次级产生脉冲电压，经D7918整流，C7929、C7938滤波，得到BU5V电压，从PD插座的15脚输出到主板，为主板内微处理器供电。R7949-----R7950-----R7951构成取样分压电路，对BU5V输出电压进行取样，取样电压加到误差放大器TL431的输入端，经倒相放大后，驱动稳压光耦PC7903内发光管发光，当BU5V输出比标准值升高时，取样电压同比升高，经TL431放大倒相后，带动光耦内发光管发光变强，光耦内光敏管（4---3脚间)内阻变小，这将使TNY264的4脚电压下降，控制5脚内开关管暂时截止，使BU5V的输出降低到标准值。T7901的辅助线包是1----2脚，产生的脉冲电压，经D7904整流，C7918滤波，得到16.8V的电压，一方面为光耦PC7901的4脚供电，一主面通过R7911为TNY264的1脚内部电路供电。1脚内部产生的电压，为本芯片内部的振荡、控制、稳压电路供电，1脚的供电电压，有两种取得方法：一是把进入5脚的电压，在芯片内部经过稳压后，从1脚输出，1脚外接的C7913就是该供电源电压的滤波、退耦电容。二是在开关电源变压器T7901加设一个辅助线包，经整流滤波得到的电压从1脚进入芯片，为芯片内部的振荡、稳压电路供电。假如1脚不外接整流、滤波电路，可使电路简化，但TNY264芯片本身的功耗略大。假如在1脚外加整流、滤波电路，可有效降低TNY264的内部功耗。而且还可以增加过压保护功能。

当本开关电源输出的BU5V电压升高超过标准值时，D7922因过压而齐耐心击穿，由此产生电流，流过光耦PC7901内发光管，4--3脚内的光敏管导通，3脚的高电平，加到可控硅BT169的控制极，可控硅导通，把TNY264的1脚供电电压到地拉到很低，使TNY264停止工作，开关电源停止工作，BU5V输出消失。但因为5脚进入的电流，从1脚流出经过R7921---BT169到地，此电流可以维持可控硅的导通，因此，即使没有了BU5V的输出，可控硅BT169仍能维持导通，因此，只能拨掉电视机的电源线，再重新插电，才能再次启动5V待机开关电源。

TNY264各脚功能：5脚名称：D。内部接大功率MOS开关管，同时内部接有开关电源的振荡、稳压、控制电路。4脚名称：使能端，当4脚电压升高时，MOS开关管工作，开关电源输出电能。当4脚电压降低时，MOS开关电管截止，开关电源停止工作，次级输出电降低。1脚是多功能脚，到地间外接退耦电容，为芯片内部的稳压电路退耦。外部电源也可以从1进入芯片内部，为芯片内部的振荡、稳压、控制电路供电。从1脚也可以接入过压保护电路。

在电视机处于待机状态时，本机PFC电路不工作，此时220V交流电整流后得到310V电压，为待机开关电源供电。在电视机正常工作时，PFC电路工作，此时PFC电路输出400V电压，为待机开关电源供电。

二、AC检测电路：现代的电视机，内部都采用开关电源，当交流电源电压降低时，开关电源也能发挥极好的稳压功能，开关电源从而对背光电路、主板、逻辑板的供电保持稳定不变。但此时开关电源初级的电流必然增大。假如交流电网电压降低到很低时，开关电源为维持输出电压稳定不变，开关电源的初级电流会变得很大，从而有可能使开关电源因过流而烧坏。为此，在平板电视机中都设有AC电网电压检测电路，假如检测到电网电压降到了很低，检测结果送到微处理器，关闭电视机的开关电源，从而避免烧坏电视机。

   在夏普电视机中，AC检测电路，采用了一个小型帖片的6脚芯片，小型帖片IC，因为顶部面积很小，不能把芯片较长的型号全印在顶部，因此，通常的作法都是采用丝印法，即在芯片的顶部印一个3到4位的字母和数字，代替原有的位数较长的型号。这样一来，为维修人员造成了新的麻烦：看了顶部的丝印，不知道这个芯片的型号，从网上也查不到相关技术资料。本芯片的丝印是S101，百度上有很多人发帖询问这个S101是什么芯片，内部是什么电路，但没有人能提供这个答案。因为没有相关电路图，维修人员无法对这部份电路进行正常与否的判断，给判断故障造成困难。但在淘宝上，现在已经有人出售这个芯片了。价格也不贵。见电路图：该电路图是本人根据实物绘制的。

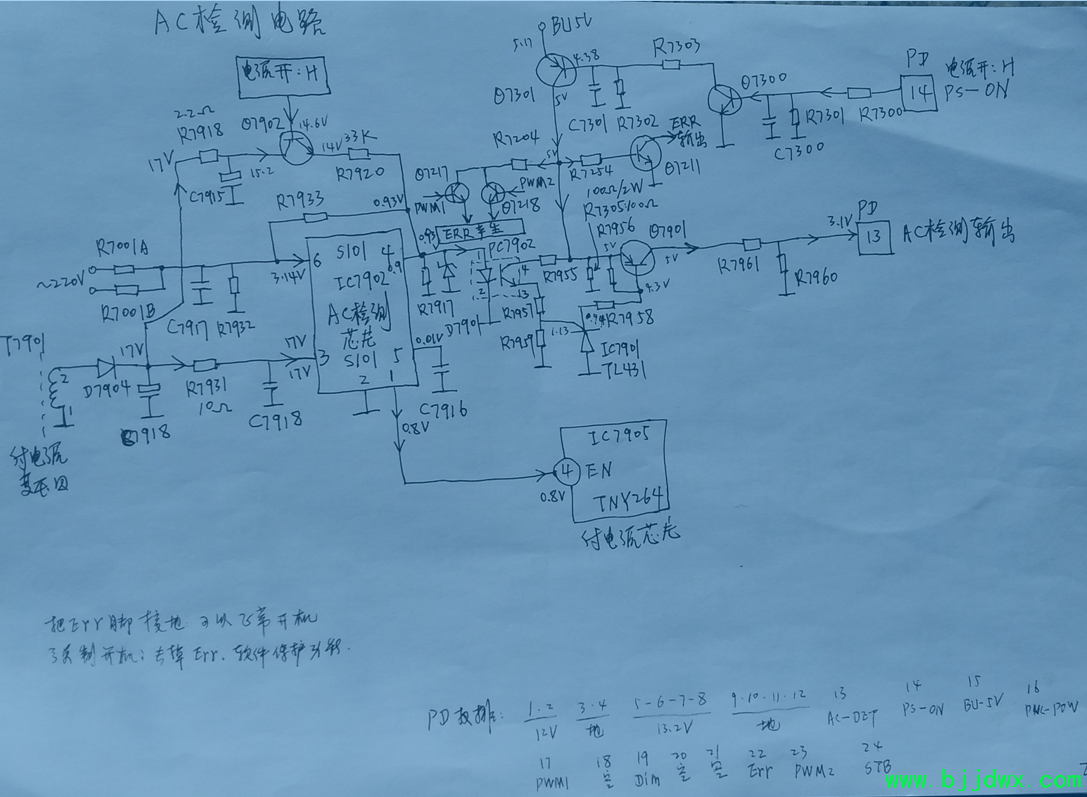

待机电源辅助线包1----2脚，产生的脉冲电压，经整流、滤波，得到17V电源电压，经R7931：10欧电阻，为电网电压检测芯片IC7902：S101的3脚供电，该电压同时通过R7918：2.2欧电阻和Q7902------R7920为芯片的4脚及光耦PC7902内的发光管供电。电网电压，经过R7001A\R7001B降低，C7917和R7932分压后，加到S101的6脚。在芯片内部，经过与基准电压比较，分别从1脚和4脚分两路输出检测结果。当电网电压高于最低门限电压时，S101的6脚电压较高，经芯片内部与基准电压比较后，S101的1脚和4脚内部到地呈高阻（即开路状态），对待机开关电源振荡芯片TNY264和光耦PC7902的导通没有影响。此时，TNY264在BU5V稳压环路的控制下输出稳定的5V电压。同时D7904整流输出的17V电压，经过R7918-------Q7902-----R7920------把高电压加到光耦PC7902的发光管上------发光管发光------光敏管导通--------Q7301在开机时因为PS-ON为高电平而导通------Q7301的C极输出5V高电平-------R7955------PC7902的4脚-------光敏管导通--------3脚输出高电平------R7957------R7959分压-------加到TL431的控制极-------TL431导通-------通过R7958把Q7901导通-------Q7901的C极输出5V------经过R7961-----R7960分压-------从电源板PD插座的13脚输出AC检测电压：3.2V------送到主板微处理器--------主板微处理器据此判断电网电压正常。

而当电网电压下降到低于门限电压时，S101的6脚电压下降到很低，在芯片内部与基准电压进行比较，使1脚输出高电平，加到待机开关电源芯片TNY264的4脚，TNY264因而停止工作------电源板内主开关电源和背光电路随之停止工作。同时，S101的4脚内部电路到地接通，把光耦PC7902的1脚拉到0V，光耦截止------IC7901截止-----Q7901截止-----PD的13脚输出的AC检测电压为0V-------主板微处理器据此得知电网电压过低-----发光保护关机指令。

在实际检修中，发现S101损坏的较多，这个IC很难购买，一般维修人员手头没有备货，在应急维修时，可以把损坏的S101拆掉，这个位置空置，不会影响电视机的正常工作与开关机。这是因为现在国内电网线路良好，供电容量有余，在居民家中的电网电压都在220V左右，偏差不大，不存在给电视机供电的交流电严重偏低的现象，因此，AC检测电路的作用和意义不大。在此前提下，拆除AC检测芯片S101，电视机仍可以正常的工作。

三、PFC电路：本机的PFC电路芯片是NCP1608，PFC开关管Q7801。PFC储能电感：L7801。待机开关电源工作正常后，才能为PFC振荡芯片NCP1608供电，PFC电路才能正常工作。PFC电路没有专门的控制电压，它是受主板发出的PS-ON电压控制的，当PS-ON为高电平时，PFC电路工作。有关电路是笔者根据实物测绘出来的。见下图：

待机开关电源变压器T7901的1---2线包产生的感应电压，经过D7910整流-----R7918限流------C7915滤波，得到17V的电压，加到开关管Q7902的C极。当主板送来的开机电压PS-ON从PD插座的14脚，加到Q7300的B极------该管导通-----控制Q7301导通------从C极输出高电平------经过R7304------R7313 -------D7310--------光耦PC7904的发光管---------光耦内发光管发光------光敏管导通---------Q7902导通-------从E极输出14V电压--------经R7814为PFC振荡芯片NCP1608的8脚供电-----PFC电路开始工作。

NCP1608的3脚外接振荡电容，决定PFC电路的工作频率。1脚输入PFC输出电压的取样电压，1脚输入的PFC取样电压在芯片内部经放大后，由2脚外接的R  C网络进行频率补偿，以改善PFC电路的频率响应。5脚是PFC电感电流零点检测输入端，PFC储能电感L7801中的电流下降到零点时，接通PFC开关管Q7801，这样可以降低开关管Q7801的开启损耗。

NCP1608内部有振荡、控制、保护电路，从7脚输出驱动脉冲，当7脚输出正脉冲时，经过R7811  R7807加到Q7801的G极，Q7801导通，此时产生如下电流：交流220V电源------经全桥BD7001整流从正极输出-------小电感L7800--------小电容C7810/C7811滤掉高频噪声---------L7801的3脚---------4脚---------Q7801的D极--------E极----------R7816---------地------整流桥BD7001的负极返回，上述电流回路中，因为PFC电感L7801的电感量很大，对PFC脉冲电流的感抗很大，因此，流过L7801初级线包的电流、Q7801 D极的电流，只能从零按线性规律逐渐增大，该电流把电网的电能，以磁能的形式储蓄在L7801磁芯中。

当NCP1608的7脚正脉冲过后，下跳到0V时，Q7801截止，流过L7801初级电流要从一个较大的值突降到0，按照楞次定律，电感产生的感应电压，与流过电感电流的变化率成正比，与电感本身的电感量大小成正比。因为L7801的电感量很大，其中储能很多，必然会在L7801的初级产生4脚为正、3脚为负的感应电压，该感应电压与BD7001整流输出的电压成极性串联叠加关系，这两个电压叠加后，经过D7805整流，C7800A  C7800B  C7800C滤波，得到PFC电路升压后的输出电压：400V。因为PFC电路具有稳压特性，因此，当电网电压变化时，PFC输出的电压，稳定在400V不变，这为后面的主开关电源、背光电路的稳定工作，提供了很好的基础。当PFC电路工作不稳定，输出电压不正常时，会引起后面的主开关电源、背光电路的工作失常，会引起电视机出现各种各样奇怪的故障现象，如有时正常，有时工作不正常，不定时保护关机等等。假如没有经验的维修人员，按故障现象，常会把维修思路错误的锁定在主开关电源和背光电路上，而想不到是PFC电路工作不正常。因此，在检修中，对于各种久修不好、久查不出故障原因的故障，一定要检测一下PFC电路输出电压是否正常。
