长虹ZLH74G-i机芯液晶彩电主板元器件位置示意图

长虹ZLH74G-i机芯液晶彩电主要IC型号及功能

长虹ZLH74G-i机芯液晶彩电整机信号流程分析

　长虹ZLH74G-i机芯液晶彩电信号流程有以下两种：

      一、图像信号流程
　　
　　高频头输出的TV信号、AV信号、直接送入主芯片Hi3751ARBCV551进行视频解码、A/D变换、格式变换等，最后将不同格式的输入信号变成统一的VBO信号输出。
　　
　　HDMI和USB输入的数字信号、网络信号进入Hi3751ARBCV551，经过视频解码等处理后形成统一的VBO上屏信号。
　　
　　二、伴音信号流程
　　
　　AV、HDMI、网络输入的伴音信号，射频信号经调谐器解调后输出的TV音频信号直接输入到Hi3751ARBCV551进行音效处理，输出的音频信号进入到数字伴音功放TAS5719中进行功率放大，最后送入扬声器。
　　
　　机芯信号流程图如下：

　　三、整机供电系统
　　
　　1、基于ZLH74G-i系列机芯的整机都按照最新的电源标准，电源板只输出1路电压到主板：+12V_IN。其中+12V_IN通过MOS开关输出LVDSVDD给TCON供电，+12V_IN通过MOS开关输出+12V_Normal，+12V_IN还通过DC-DC（TPS56528DDAR）输出+5V_Standby, +12V_Normal除了给功放供电，还通过DC-DC生成0.95V、1.05V、5V供IC和USB使用，而+5V_Standby给红外遥控、指示灯等待机电路供电，同时+5V_Standby通过MOS开关输出+5V_Normal、通过DC-DC生产+3V3_Standby、+DDR_1V2和+2.5V_DDR , +5V_Normal通过LDO生成+3.3V_Normal、+3V3_Tuner、+1.8V_Normal，分别给主IC周边电路、EMMC和TUNER供电。
　　
　　D3P、Q3T系列标准主板部分电源组成如下图所示：

　　2、主板主要供电电压：

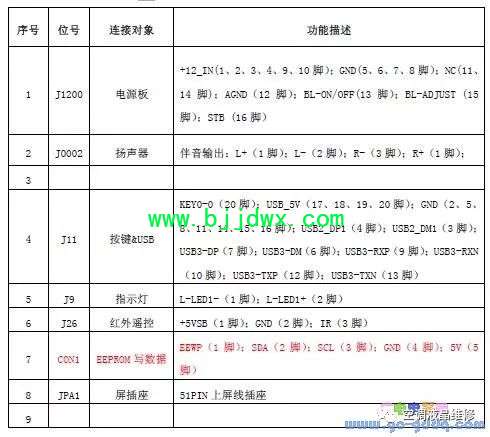

长虹ZLH74G-i机芯液晶彩电主板插座定义

长虹ZLH74G-i机芯液晶彩电关键点波形图

　1、CVBS视频端子输入白场信号，在进入主芯片U1的耦合电容CE5之前的波形如下图所示：
