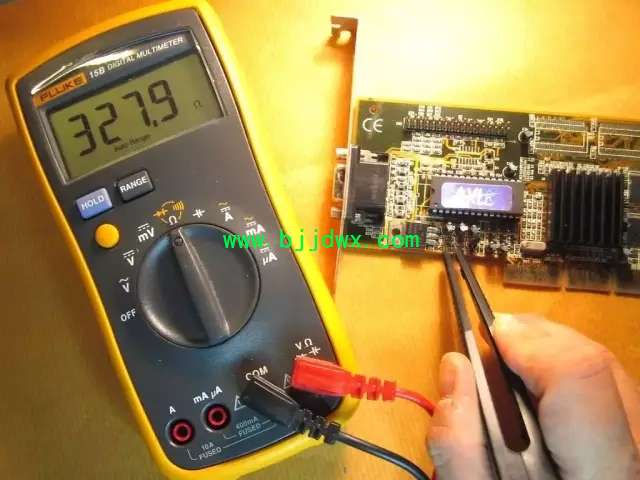

【仪表】万用表的使用方法、工作原理、应用技巧

3.用数字万用表测量零火线的方法：

用万用表就可以很方便的测量出家里的零线火线，只要你用数字万用表，钳型万用表，指针机械万用表的交流电压档就可以。万用表量程开关到到交流电压档(应该所以的万用表都有这样的功能，量程从200mV到750V，一般选择200V档，有的钳型表没有200V档可以选再大一点量程。

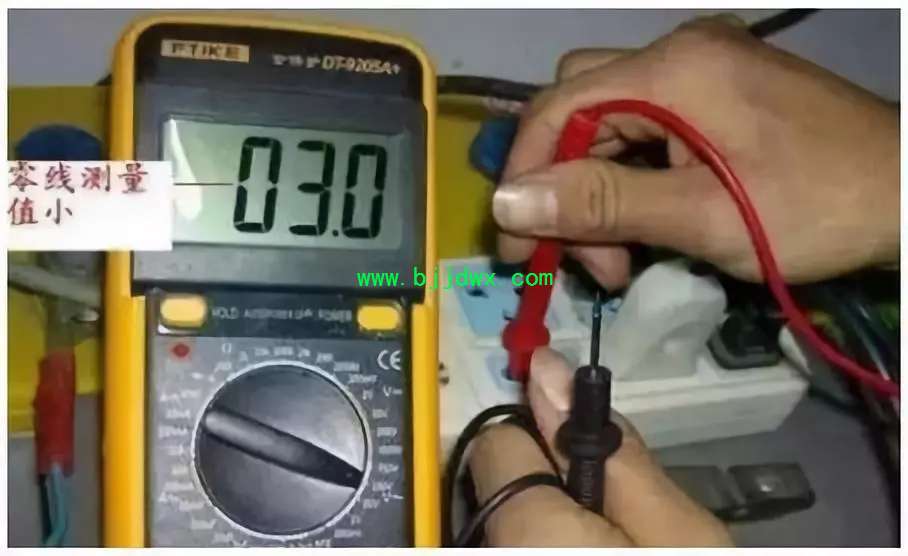

指针万用表档位要小点可以选10 V 100V)再用红黑表笔分别插在V /COM里(平时测量家电220V电压的插孔)将黑表笔线绕在左手里2-3圈(看图)当然越多越好，注意了：此时黑表笔金属针千万不要碰到手，以防电击然后就可以测试了，右收拿红表笔分别测插座或者零火线，你记下2次测量的结果，之间肯定有个一大一小的电压，测得大的电压就是火线，小电压值当然是零线了，假如测地线肯定是没更小的电压甚至没电压(要看你家的地线接了没有哦！)通过零线和火线的电压的测量值区别，一目了然。

延伸阅读

数字万用表的工作原理

从事基础测量仪器的市场推广工作十多年来，我遇到了众多的工程师，也无数次共同探讨测试相关的技术问题。但有意思的是，工程师们最关心最多的实际上 就是一些基础的问题，毕竟绝他们的主业不是测试测量技术。因此，我最近陆续写了几篇关于时间和频率测量的文章，大家反应还不错。这也给了我写更多高质量文 章的动力。

工程师们最常问的问题是关于精确的直流和交流测量的。他们经常会经历一些困惑，如测量的误差到底是多少、数字表测量显示为什么 不稳定、不同的数字表测量结果为什么差别很大、交流有效值测量结果不可信等等。就此我会写一系列的文章，和大家一起讨论这些问题。在文章中，我会以安捷伦 的34401A和34410A这两款高性能数字万用表为例。34401A是HP公司在1993年的产品，至今仍然是全球销售量最大的6位半数字表，中国有 近10万台的拥有量。34410A是第一款LXI标准的数字万用表。

首先介绍高精度数字万用表的工作原理。6位半的数字表有着非常高的精 度和分辨率。例如，假如测量5VDC， 其分辨率可以达到1uV。在读数的时候，我们希望是只有最后一位有跳动。假如在倒数第二位，甚至倒数第三位跳动，也就是6位数字显示中只有3位或4位稳定 的，这时候的6位半表也就变成5位半甚至4位半了。那么是什么原因造成了测量结果不稳定呢？

假如输入的5VDC偏置是稳定的，造成很大测量不确定度的原因首先是噪声。通常情况下，噪声有两种，即串模噪声和共模噪声。

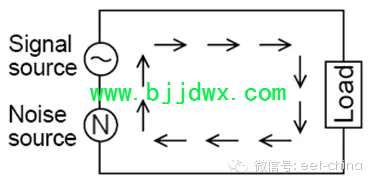

串模噪声是存在于被测件回路中的噪声， 如下图所示：

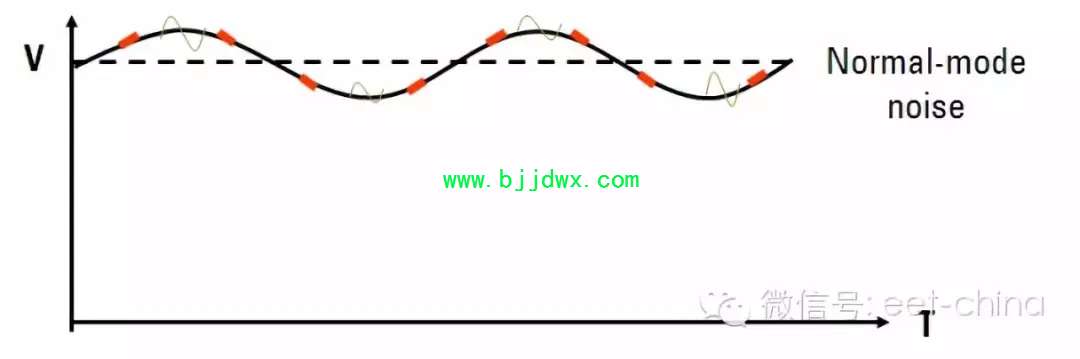

串模噪声的来源是多方面的，例如电源、被测件本身、空间中电磁电磁噪声、还有50Hz 的供电线路公频噪声。对于5VDC的信号，通常会有从几毫伏到几十毫伏峰峰值的纹波加噪声。信号看上去就像下图。 在50Hz 的工频噪声上夹杂着其他的高频噪声。

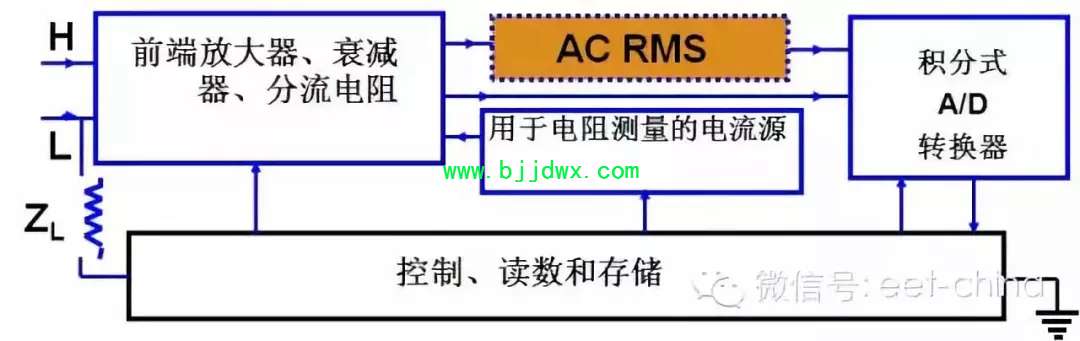

因此，为了得到精确的测量结果，首先要考虑到对串模噪声的抑制。以下是数字万用表的工作原理图。

被 测信号从前端输入。 实际上，对于绝大多数仪器来说，前端是最值钱的部分， 也是衡量不同厂家仪器水平的最重要的标志。信号通过前端的调理， 转换成适合ADC的信号幅度。 图示中的AC RMS 是一个专用的电路，它的作用是对输入交流信号进行有效值的运算。在最新的数字表中，如34410A，这个电路已经不存在了。

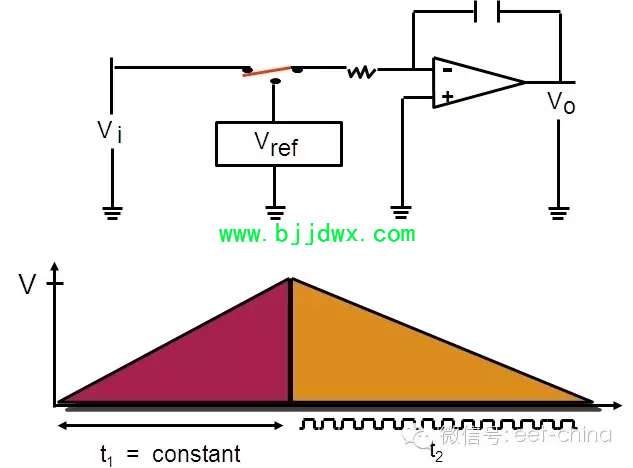

与示波器不一 样，高精度数字表中采用的是双积分式ADC。这种ADC的特点是分辨率极高，对噪声的抑制能力超强，适合于高分辨率、高精度的测量，但速度比较低。例 如，6位半数字表采用的是22bit的ADC，8位半是28bit 的ADC. 数字表内部的工作原理如下图所示
