在待机状态时，Q506导通，Q505截止，无12V行振荡电压输出，行输出电路停止工作。

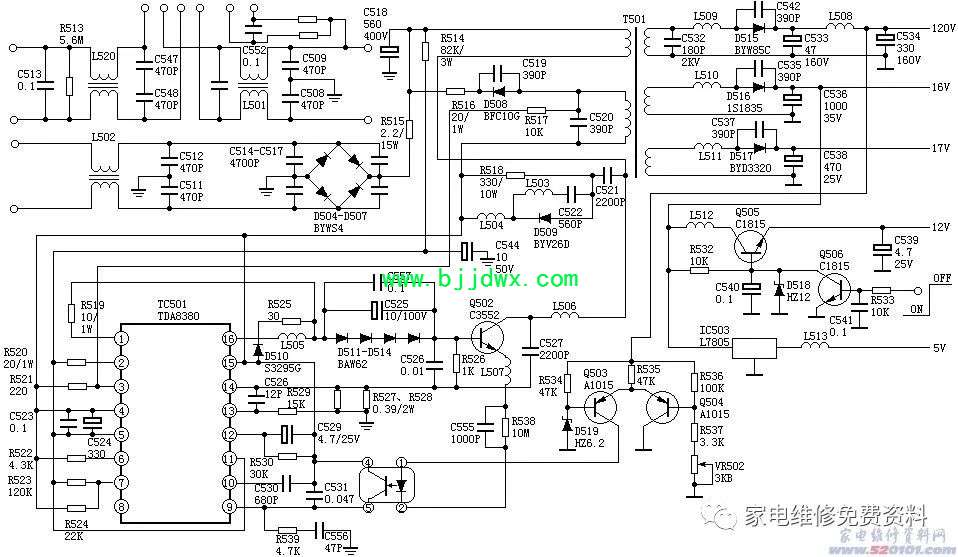

凯歌4C7108电源电路图
20.日立A1PM8C电源
日立A1PM8C机芯彩电机型有：日立25M8C、25M8C-041、25M8C-042、29M8C等。该电源能适应90V-260V电网电压。 振荡过程
220V交流电压经全波整流，在C906上产生约300V的直流电压，经T901的L1绕组加到IC901的（3）脚，同时220V经半波整流，再经R942、R903、R904加到IC901的（2）脚，IC901内部开关管开始导通，T901中L1中电流增大，绕组L2中感应出正反馈电压，该电压经Q901、D905、L907加到IC901的（2）脚，于是IC901内部开关管迅速饱和。
开关管导通期间，L2绕组一方面经R906、R907向C905充电，另一方面经R909向C909充电，C909充电的结果是IC901（1）脚的电位逐渐下降，当（1）脚电压比（4）脚电压低0.7V左右时，内部三极管导通，对开关管的B极分流，使开关管退出饱和状态，导致L1、L2绕组的感应电压极性发生翻转，正反馈的结果使开关管迅速截止。开关管导通期间，T901储存磁场能量。
开关管截止期间，C505通过IC901内部三极管放电，C909通过D906、R907放电，T901储存的磁场能量向负载释放，在C911上形成111V电压，在C912上形成15V电压。紧接着T901能量的释放、C909经D906、R907放电，IC901（2）脚电位逐渐上升，内部开关管将再次导通，开始新一轮振荡。
Q901、R930、ZD904、D916等元件组成的串联型稳压电路作用是，使开关管在导通时B极（即IC901的（2）脚）电压保持稳定。 稳压电路
稳压电路由IC904、IC902、IC901的（1）、（5）脚等元件组成。输出电压发生波动时，由IC904检测，控制IC902（光耦）的导通程度，进而控制IC901（1）、（5）脚的电流，通过IC901内部控制开关管的导通时间，即可实现稳压。 保护电路
略。
日立A1PM8C电源电路图
21.日立A3P-B2电源
日立A3P-B2为龙影系列彩电，电源采用STR6709厚膜电路，主电源电压为130V，该电源适应电网能力强，保护功能完善，在待机时无需另设遥控电路专用变压器等特点。 振荡过程
STR6709的（9）脚加上6V以上的电压，开关电源就能起振。
C907上的约300V电压，经T901的P1、P2绕组加到IC901的（1）脚内部开关管的C极，同时220V交流电经D908整流、R903、R917限流、C909滤波，得到不稳定的直流电压加到IC901的（9）脚，开关电源开始振荡。电源起振后，V1、V2绕组感应到的电压经D903整流后得到9.5V电压，继续为IC901的（9）脚供电。Q901是为待机时为IC901（9）脚供电而设的，正常开机时，由V3绕组输出、D902整流、C908滤波得到的电压约52V，但此时Q901的E极电压为9.5V，B极被HD901（7.2V）箝位，B极电压低于E极电压，故Q901截止。在待机时，各路输出的电压降到原来的1/4，D903整流后的电压不能维持IC901（9）脚的供电，但此时Q901导通，输出约6.6V的电压继续为IC901供电。 稳压电路
稳压电路由Q951、IC902等组成。R955、VR951、R956对主电源电压取样，取样电压送到Q951的B极，ZD952为Q951的E极提供基准电压，输出电压的变化，将会引起Q951C极电流的变化，造成IC902（4）、（5）脚电流的变化，随即控制IC901（7）脚的电流，通过IC901内部调节开关管的导通时间，从而稳定了输出电压。

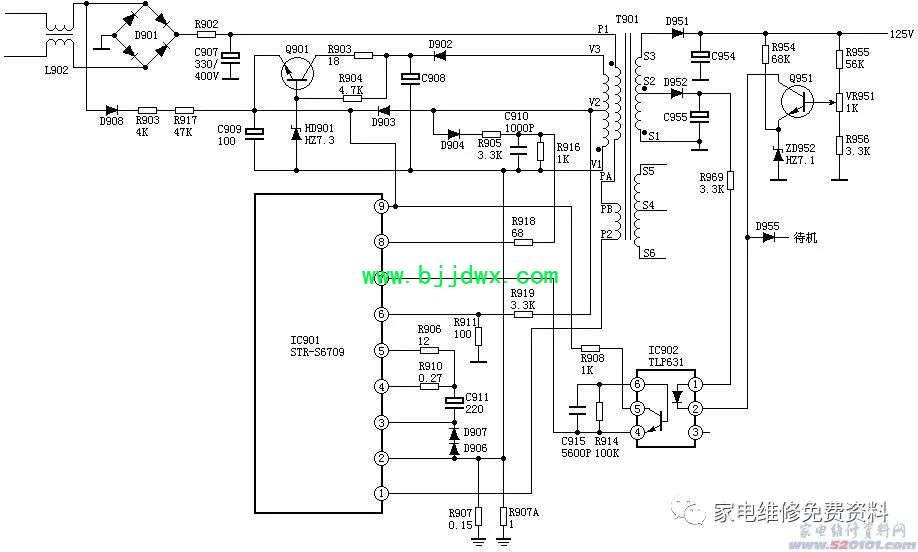

日立A3P-B2电源电路图
22.日立NP8C电源
采用日立NP8C电源的机型有：日立CTP236、CEP320D、CRP350D、450D、福日HFC-236、450、金星C37-401、C46-1、C563等，该电源在我国早期的彩电中应用及广。 振荡过程
300V直流电压经R911、R907、R908加到开关管Q901的B极，Q901开始导通，T901初级绕组开始有电流流过，同时产生感应电压，其极性是上正下负，这样此级绕组也产生感应电压，极性是下正上负，该电压经R902、R909、C908送到Q901的B极，使Q901进一步导通，强烈的正反馈使Q901迅速饱和。
Q901饱和期间，D906、D907截止，T901储存能量，同时正反馈电压向C908不断充电，紧接着C908被不断充电，Q901的B极电压不断下降，直到不能维持Q901饱和，Q901便退出饱和状态。
Q901一旦退出饱和状态，T901各绕组的感应电压极性全部翻转，又是一个强烈的正反馈使Q901迅速截止。
Q901截止期间，D906、D907导通，在C909、C910上建立108V和54V直流电压，同时D905导通，C908经R902、R909、T901的反馈绕组构成放电回路，同时，300V电压经R911、R907、R908向C908反向充电，使Q901的B极电压不断回升，直到Q901再次导通，便进入下一个振荡过程。 稳压电路
稳压电路由CP901、Q902、Q903构成。CP901的（4）脚为Q902的E极提供基准电压，输出电压的大小能影响Q902的导通程度，从而影响Q903的导同程度，因而能控制Q901的振荡频率，也就稳定了输出电压的大小。[Page]
另外，Q901的振荡频率还受行频的控制，行逆程脉冲右C912引入，由行频来控制Q901的振荡频率，所以能得到稳定的电压输出。

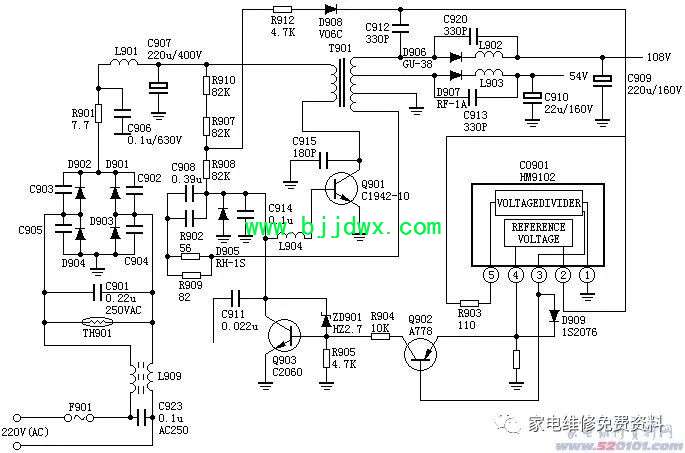

日立NP8C电源电路图
23.日立NP84C电源
采用日立NP84C机芯的彩电有：日立CPT-1924SF、CPT-2001SF、CPT-2008SF、CPT-2125SF、CPT2157SF、金星C478、金星C518等。 振荡过程
C906上约300V的直流电压经R902、R903、C905加到Q901的B极，Q901开始导通，C极电流流过T901的初级绕组T901的（1）、（3）脚，产生感应电动势，经耦合到（5）、（10）绕组，产生上正下负的感应电压，此电压经R905、C911、R906、C908送到Q901的B极，使Q901的电流进一步增大，正反馈的结果使Q901迅速饱和导通。
Q901饱和期间，T901的（1）、（3）绕组电流线性增大，在C909上建立110V的直流电压。同时，在Q901饱和期间，C911被不断充电，使Q901的B极电压越来越小，最后使Q901退出饱和状态。
Q901一旦退出饱和状态，T901的（1）、（3）绕组中电流减小，T901各绕组的感应电压极性全部翻转，正反馈的结果使Q901迅速截止。
Q901截止后，T901（1）、（3）绕组的感应电压极性是（3）正（1）负，V932导通，T901中的磁场能经V932向负载及C909释放。同时C911经R905、T901的（5）、（10）脚、FBT（1）、（2）脚、D905、R908放电，FBT的（1）、（2）脚输出的行逆程脉冲经R908、D905送到Q901的B极，使Q901提前导通，开始新一轮振荡。 稳压电路
稳压电路由A901完成，通过A901的（6）脚控制Q901导通时间的长短，以达到控制输出电压的目的。在Q901截止期间，V933导通，C910上建立取样电压，如果输出电压不稳，则反映到C910两端，通过A901的调节，使输出电压稳定。 保护电路
NP84C机芯的保护电路由可控硅V902构成（图中未画出） |
