29种彩电开关电源电路图和原理说明（图）

    各种保护电路：
    V885、R838、R839、R832、R833组成过流保护电路。R838、R839为开关管电流取样电阻，当开关管过流时，R838、R839上的压降增大，V885导通，V882也导通，开关管基极被分流，达到了限流的目的。
    V898及周边元件组成欠压保护电路。当电网电压大于90V时，该部分电路不起作用，当电网电压低于90V时，V898导通，造成V884、V882均导通，开关管截止。

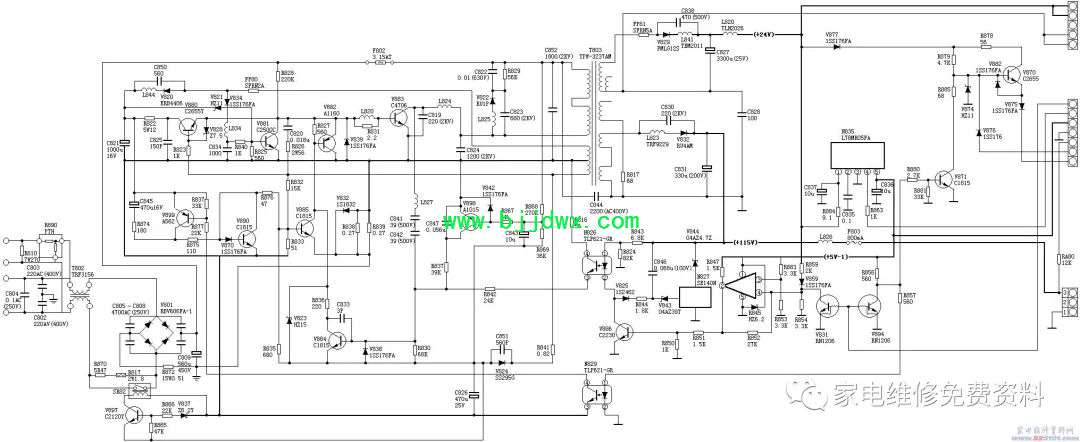

金星C6478电源电路图

15.金星C7428电源
    C7428电源采用宽电压设计，能适应110V-245V的电网电压，与东芝2500XH电源极为相似。

    电网输入切换变换电路
    为了适应110V-245V的电网电压，该电源设计成倍压整流/桥式整流自动切换。在电网电压低于145V时，采用倍压整流；当电网电压高于145V时，采用桥式整流。
    电网输入电压经低通滤波后，首先经V801、V802整流，在C808上得到识别电压，加到STR81145的（2）、（5）脚，若电网输入电压低于145V，则C808两端的电压较低，STR81145的（2）、（3）脚接通，此时V803与C818、C819构成倍压整流，C818、C819电压叠加后得到285V左右的电压；若电网输入电压高于145V，则C808两端的电压较高，STR81145的（2）、（3）脚断开，此时V803与C818、C819构成桥式整流，C818、C819电压叠加后得到250V以上的电压。
    为防止STR81145误识别，电路中设有过压保护电路，在正常情况下，R808两端的电压低于22V，V804截止，可控硅V808也截止，若输出电压过高，R808两端的电压超过22V时，V804导通，V808也导通，保险丝烧毁。

    振荡过程
    300V直流电压经R810加到Q803的（16）脚，Q803开始振荡，从（14）脚输出激励脉冲到开关管V884的B极，开关电源开始工作，此时，T803（8）、（9）绕组上的感应电压经V810整流、C824滤波，产生12V电压给Q803的（16）脚供电。同时，经V833、V807整流、C820滤波，C820正端的电压使V832导通，V897导通，V896截止。
    在待机状态，N807停止工作，依靠Q803本身的脉冲宽度调制发生电路，（14）脚仍有激励脉冲输出，但此时的开关电源振荡频率降为30HZ，各绕组的输出电压也降为原来的一半左右，C820正端的电压不足以使V832导通，这样，V897截止，V896导通，由V896继续为Q803（16）脚供电，而V896的电压来源是T803的（7）脚经V809整流得到的，（7）、（9）绕组比（8）、（9）绕组多一倍，因此在待机状态V896仍能输出12V电压供应O803的（16）脚。另外，Q803的（16）脚电压经R815、R816分压得到3.3V电压，送到Q803的（9）脚，以监视（14）脚激励脉冲的宽度，以保证在待机状态Q803仍具有稳压作用。
    C829为V884的激励脉冲输入耦合电容，在V880饱和状态，C829被充电，充电的结果是C829左正右负；在V884截止状态，Q803（14）脚的负脉冲使V812导通，于是C829右端的负电压加到V884的B极，以维持V884的截止。V813-V816的作用是保证C829两端的电压在2.4V左右。

    稳压电路
    C7428的稳压电路是靠N807（TEA5170）来完成的。115V电压经R833、R851、R834取样后送到N807的（5）脚，经内部基准比较放大后去控制（3）脚输出的脉冲宽度，（3）脚输出的脉冲经T804耦合，送到Q803的（6）脚，通过Q803调节（14）脚输出的脉冲宽度来控制输出电压的稳定。TEA5170的（7）脚为振荡脚，通过对C838的充、放电，产生32KHZ、1V峰-峰的锯齿波信号。

    待机控制电路
    在待机状态，CPU的POWER输出高电平，经R860加到V881的B极，V881截止，V889截止，V894截止，使TEA5170的（2）脚供电被切断。另一方面，V881截止引起V830截止，V895截止，V805导通，行振荡电路供电被切断。

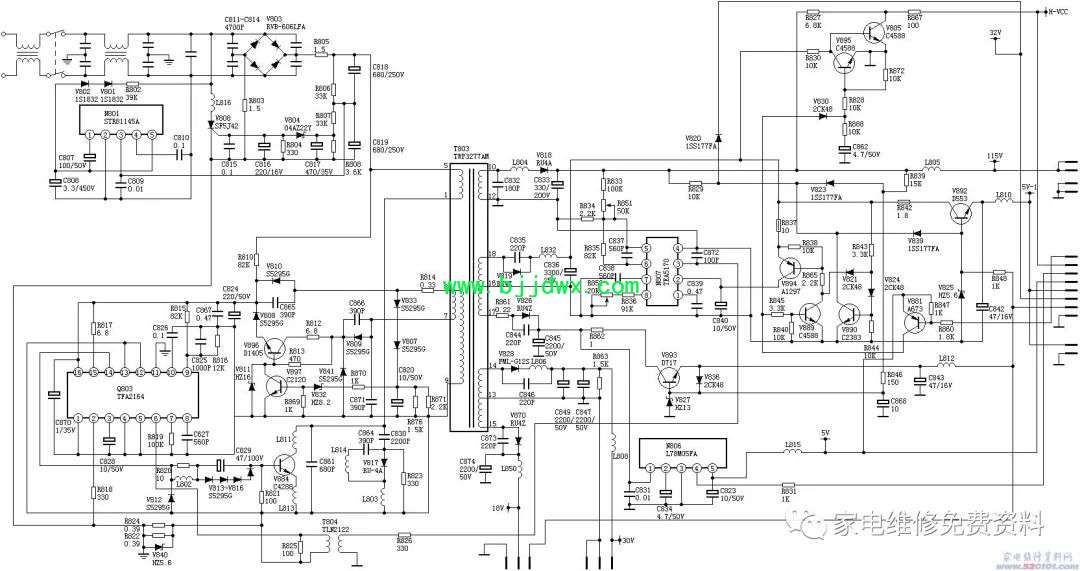

金星C7428电源电路图

16.金星C7458电源
    输入电路：
    220V交流电经L801、L802两级滤波后滤除电网中的干扰信号，然后送到BD801全波整流，经C808、C809滤波后得到300V左右的直流电压，作为开关电源的工作电压。L801和L802及输入电路中的电容，同时还有防止开关电源的脉冲信号串入电网而污染电源的作用。

    开关电源的振荡：
    开关电源的振荡芯片采用TDA4605-2，，该电路能完成开关电源的振荡、稳压及各种保护。
    220V交流电压经BD801整流、R804限流、C810滤波后，得到10V左右的电压，加到IC801的（6）脚，作为开关电源的起动电压。IC801开始振荡，从（5）脚输出振荡脉冲，经R813加到开关管Q801的栅极，开关变压器各绕组开始输出电压，完成起动过程。IC801（5）脚输出的振荡脉冲频率，与负载的轻重有关。

    开关电源的稳压：
    TDA4605-2的（1）脚为误差放大取样电流输入端。开关变压器的（5）脚绕组输出的电压，其中一路经D802整流、C815滤波，再经R824+R812与R810分压后送到IC801的（1）脚，同时光耦IC803内部的三极管的C、E极是并联在R824上的，因而IC803内部的三极管的导通程度影响了（1）脚输入电流的大小，而光耦内部的发光二极管是经RR825、VR801、R826、R827，在主电源输出电压120V上取样的，这样就构成了一个稳压控制回路，调节VR801，可使输出电压控制在120V上。

    保护电路：[Page]
    市电过压保护：
    IC801的（2）脚经R807+R808与300V直接相连，若电网电压太高，则300V也必然升高，一旦IC801的（2）脚电压大于3V，则内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。

    市电欠压保护：
    若电网电压太低，则C808、C809正极的电压也低，经R840+R805与R806分压后的电压也低，一旦IC801的（3）脚电压低于1.8V，则内部欠压保护电路动作，（5）脚无激励脉冲输出，开关电源停振。

    开关电源输出过压保护：
    由于某种原因使开关电源输出电压太高，造成开关变压器（5）脚输出的电压经D801整流后，加到IC801的（6）脚电压抬高，一旦IC801的（6）脚电压大于18V，其内部电路将自动切断（5）脚的激励输出脉冲，使开关电源停振。

    开关电源过载保护：IC801的（5）脚内部有驱动功率检测电路，一旦负载过载或短路，造成（5）脚驱动功率过大，其内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。

    TDA4605-2的（8）脚内部还有"过零检测电路"，简单地说，（8）脚通过R811、R815检测开关变压器（5）脚的输出脉冲，一旦检测不到连续的脉冲或检测到的脉冲幅度太小，过零检测电路会使（5）脚无激励脉冲输出。
   TDA4605-2的（7）脚为软起动积分电容输入端，外接积分电容C811，开机时利用C811的充电，可实现开关电源软起动。

    输出电路：
    开关变压器的（16）、（18）绕组输出电压经D806整流、C833滤波后得到120V直流电压，作为行扫描工作电压，同时也作为取样电压，经R825、VR801等加到光耦IC803。在待机时，继电器RL802断开，因而行扫描电路无120V供电。
开关变压器的（14）、（15）绕组输出电压经D805整流、V820滤波后，得到12V电压，作为行振荡供电电压，在待机时，继电器RL802断开，行振荡供电电压被截断，行振荡停振。另外，12V电压还经IC802稳压，得到5V电压，为CPU供电电压。
    开关变压器的（12）、（13）绕组输出电压经D804整流、V818滤波后，得到24V电压，该电压为伴音功放电路供电电压。

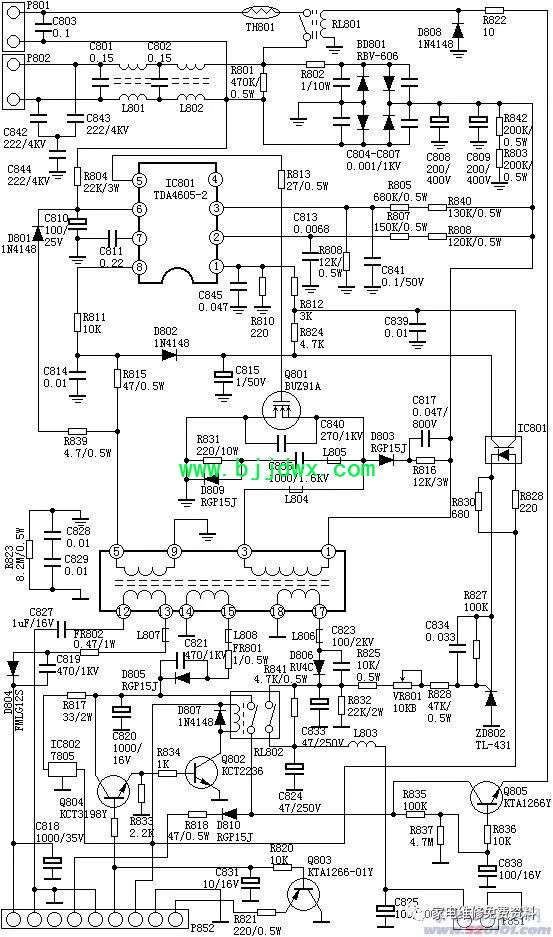

金星C7458电源电路图

17.金星D2902电源
    金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。

    开关电路振荡过程
    STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
    VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
    光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。
    V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
    IC901的（9）脚得到电压后开始振荡，其振荡的脉冲频率和脉冲宽度由IC901内部的RC时间常数决定。振荡脉冲从IC901的（5）脚输出，然后分为二路：一路作为负反馈信号经R906、R910送回IC901的（4）脚，以控制IC901内部比例驱动电路的工作状态；另一路经C911送回到IC901的（3）脚，STR-S6708的（3）脚是内部开关管的基极，（1）脚是集电极，（2）脚是发射极。在开关脉冲的作用下开始振荡，开关管在C、E间产生振荡电流，在开关变压器的（P1）、（P2）绕阻产生感应电压，经耦合后在其它绕组也产生相应的感应电压，经整流滤波后供各级负载使用。
    由STR-S6708组成的开关电源，只要其（9）脚加上6V以上的电压，电路就能起振，不需另设正反馈电路。

    稳压过程
    STR-S6708是根据改变（7）脚的电流来控制输出电压的大小的，（7）脚电流越大，开关管导通时间变短，输出电压就越低；反之，（7）脚电流越小，开关管导通时间变长，输出电压就越高。
    整机输出电压的大小由V951控制，V951是取样三极管，R955是取样电阻，直接从主电源上取样，若有某种原因使得主电源电压升高，则会发生下面一系列控制过程，最终使输出电压稳定：
+B升高→V951的B极电压↑→V951的C极电压↓→光耦IC902的（1）、（2）脚的电流↑→光耦IC902的（4）、（5）脚的电流↑→STR-S6708（7）脚电流↑→输出电压降低。
    反之，若输出电压降低，则发生上述相反的过程。

    待机/开机控制
    D2902的待机/开机设计比较独特，也比较复杂，下面我们来分析这一部分的电路。
    D2902的电源输出中有二个5V，但排插X306的（2）脚上的5V是CPU的供电电压，它不受开机或待机的控制，输出电压始终保持5V，因而能在待机时继续为CPU供电。
    在开机时，CPU的POWER脚输出高电平，加到V956的基极，V956饱和导通，此时，对VD959而言，由于其正端电压为0V，所以VD959截止，VD953基极由于得不到偏置而截止，V952、V958也都截止，V957的集电极电压由VD953整流滤波后得到（约9V），经稳压后从发射极输出5V-STB电压，供CPU使用。
    待机时，CPU的POWER脚输出低电平，加到V955基极，V955截止，V954因无偏置也截止，所以IC903这一路的5V停止输出；加到V956的基极，V956截止，另一方面，由VD952整流输出的电压约15V（开机时为80V），经R952、VD972加到VD959的正极，经VD959加到VD953的基极，使VD953导通，IC902的电流增大，各路电压大幅度下降，由VD953整流滤波后得到的电压也大幅度下降（约3V），已无法向V957的集电极提供电压，但由于VD953导通，V952、V958也导通，继续向V957的集电极供电，经V957稳压后继续输出5V电压向CPU供电。
