全波整流电路

可以看作是由两个半波整流电路组合成的

变压器次级线圈中间需要引出一个抽头

把次级线圈分成两个对称的绕组

为了方便我们分析

我们把它看成两节电池

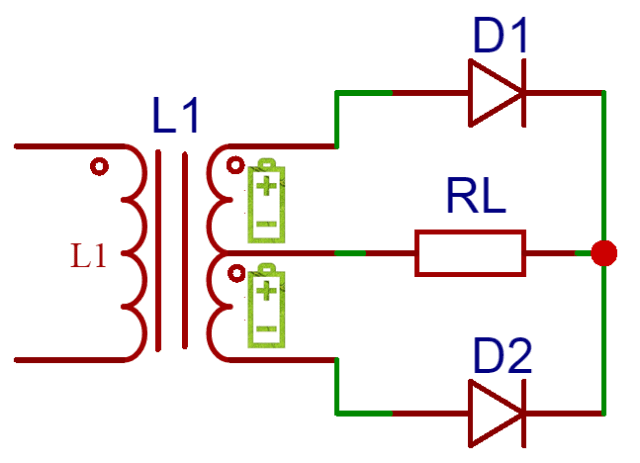

在正半周时候，电流方向如下图所示

这时D1是能够导通的

所以负载上会有电流流过

在负半周的时候

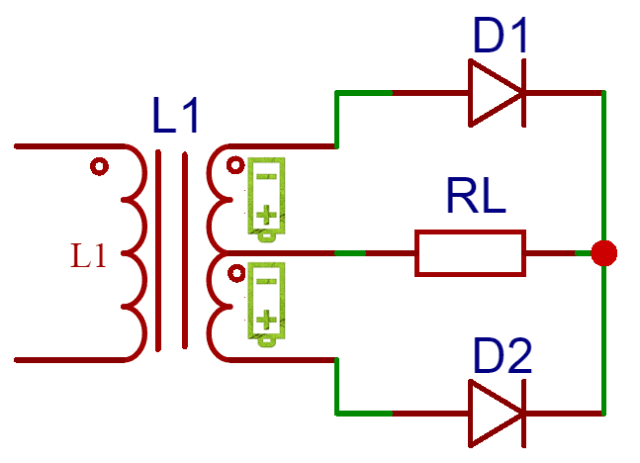

电流如下图所示

此时D2导通

负载上也有电流流过

无论是交流电的正半周还负半周

负载上都有电流流过

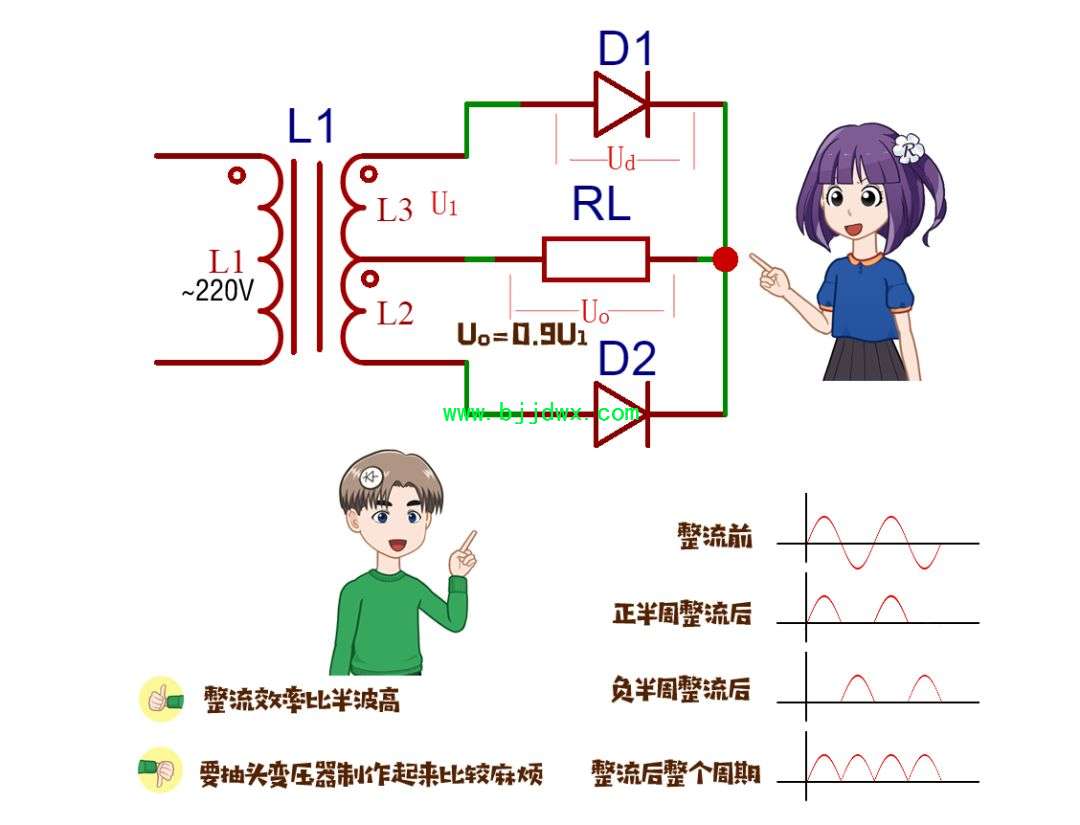

整个周期都能实现整流

整流的效率比较高

不会有像半波整流会浪费半个周期的现象

但是全波整流使用的变压器是要带抽头的

比普通的变压器制作稍复杂一些

桥式整流电路是用得比较多的整流电路

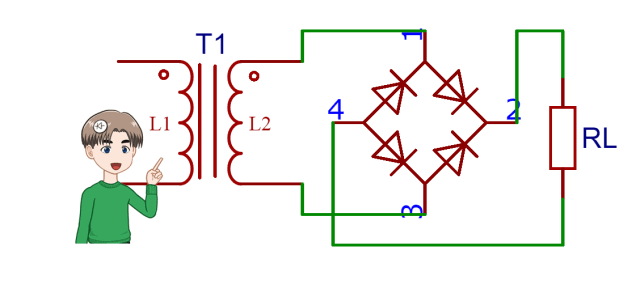

由4个二极管组成电桥的连接形式

所以叫做桥式整流电路

使用的是普通的变压器

在交流电正半周时候

电流的方法如下图所示

有两个二极管处在导通状态

负载上有电流流过

在交流电负半周时候

电流的方法如下图所示

负载上也有电流流过

所以

整个周期内

负载上都有电流流过

整个周期都能实现整流

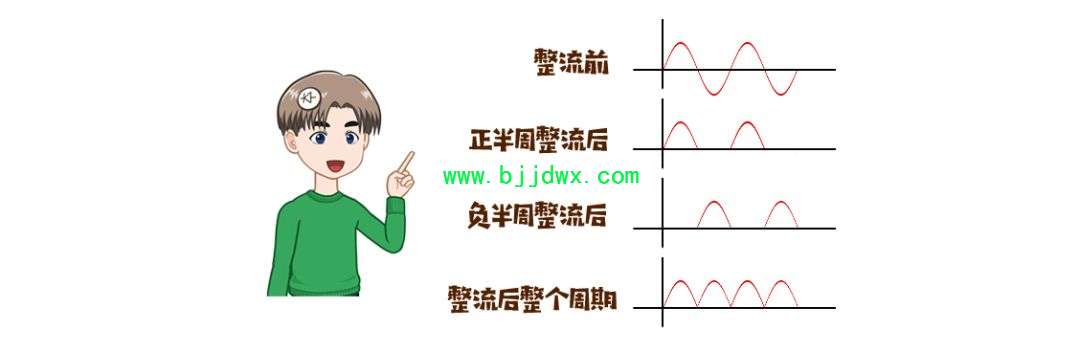

整流的波形跟全波整流的波形是一样的

整流后输出的电压也是整流前的0.9倍

上面就是常见的几种整流电路

而桥式整流电路应用得是比较多的
