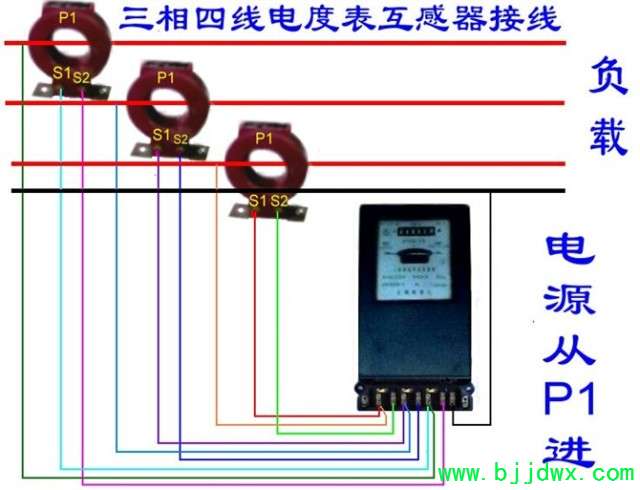

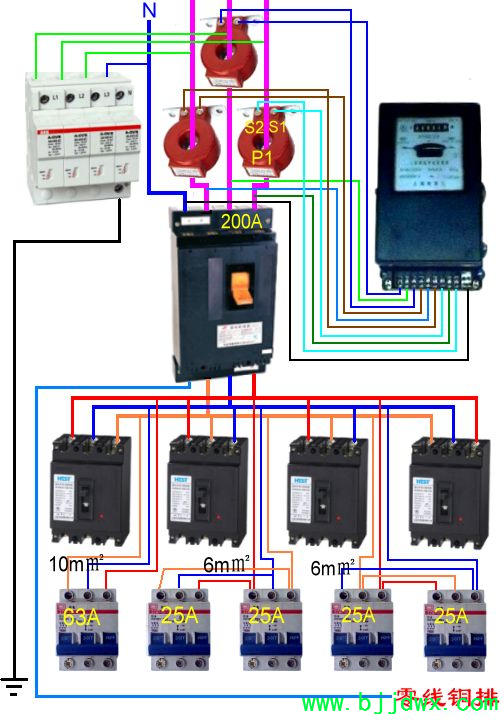

三相四线电度表互感器接线方式

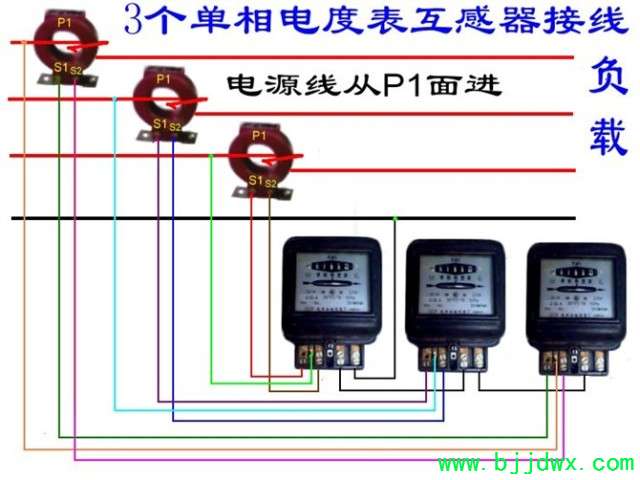

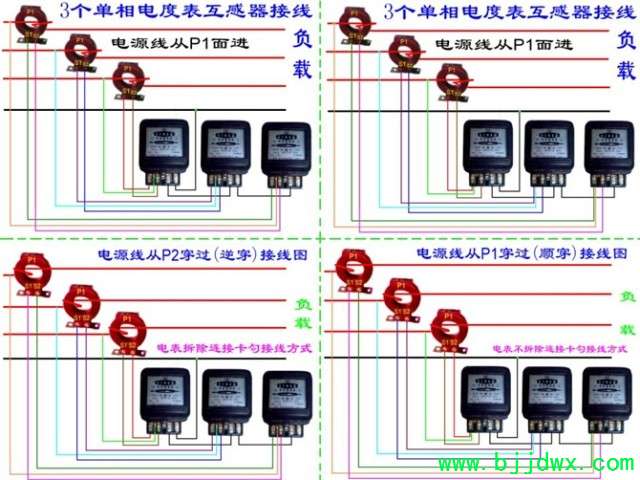

3个单相电度表互感器接线

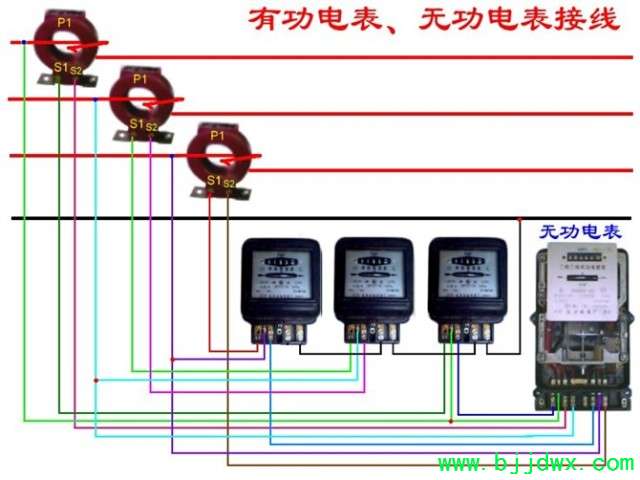

有功电表、无功电表接线

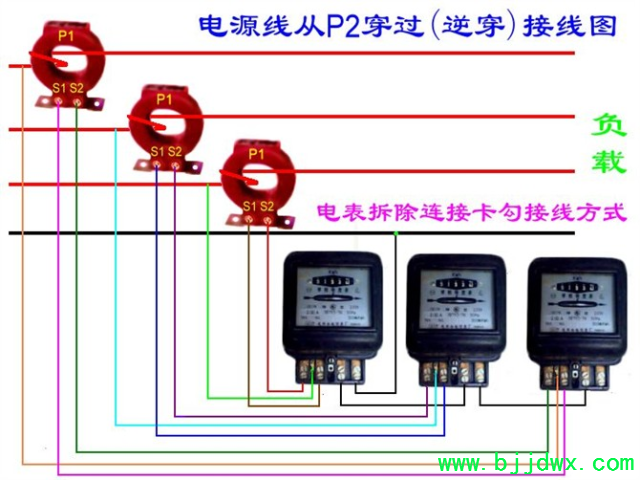

电源线从p2穿过(逆穿)接线图

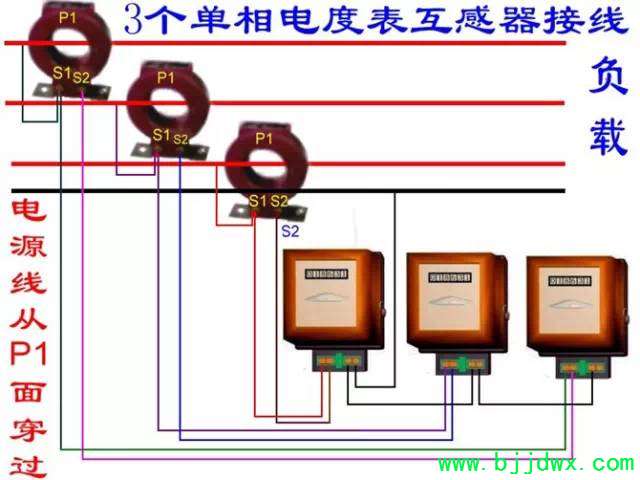

3个单相电度表互感器接线

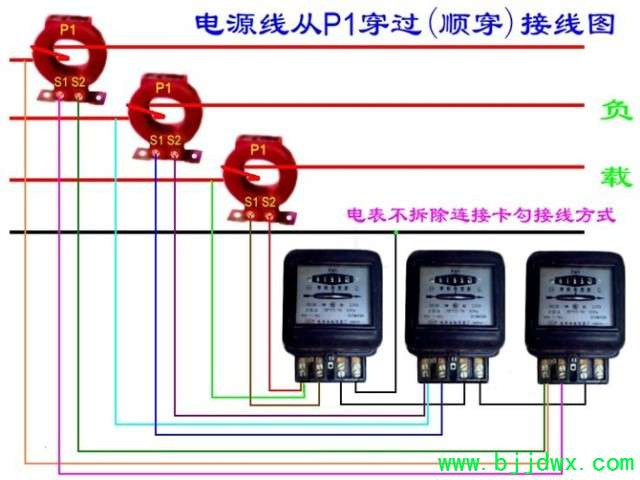

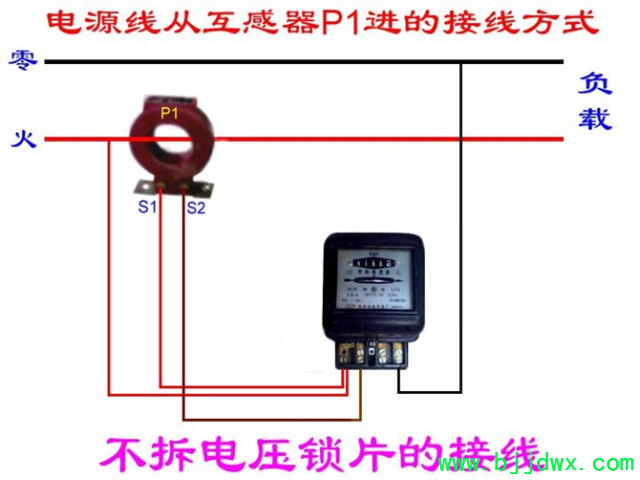

电源线从p1穿过(顺穿)接线图

使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。另外，负载的用电量要在电能表额定值的10%以上，否则计量不准。甚至有时根本带不动铝盘转动。所以电能表不能选得太大。若选得太小也容易烧坏电能表。
