变频空调器功率模块IPM维修知识介绍

       该模块生产厂家有三菱、三洋、仙童（也译作飞兆）等，可以称其为第三代模块。本模块与三菱PM 20CTM 060系列模块相比有着本质区别。

一是6路信号为直接驱动，中间不再需要光耦，这也为集成CPU提供了必要的条件；

二是成本较低，通常为非铝制散热片；

三是模块内部控制电路使用单电源直流15V供电；

四是内部可以集成电流检测元器件，与外围元器件共同作用，可组成电流检测电路。

4．控制电路一体化的模块

       采用控制电路一体化模块的代表机型有美的KFR-35GW/Bp2DN1Y-H（3）、三菱重工KFR-35GW/AIBP等，此类模块多见于目前生产的交流变频空调器、直流变频空调器及全直流变频空调器，也是目前比较常见的一种类型，在集成CPU控制电路模块的基础上改进而来。

制电路一体化的模块

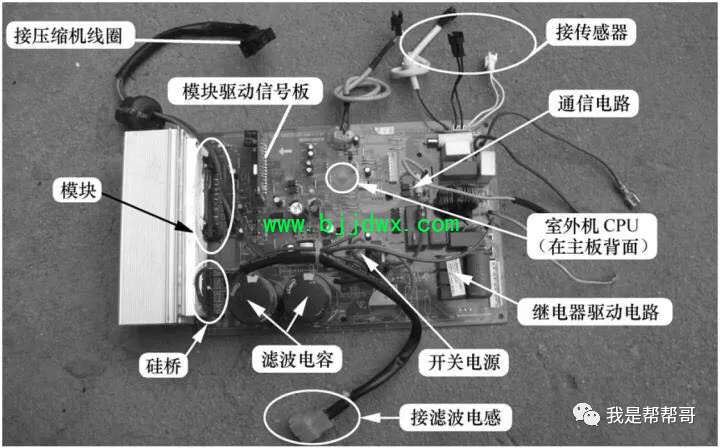

模块、室外CPU控制电路、弱信号处理电路、开关电源电路、滤波电容、硅桥、通信电路、PFC电路、继电器驱动电路等，也就是说室外机电控系统所有电路均集成在一块电路板上，只需配上传感器、滤波电感等少量外围元器件即可以组成室外机电控系统。

该模块生产厂家有三菱、三洋、仙童等，可以称其为第四代模块，是目前最常见的控制类型。由于所有电路均集成在一块电路板上，因此其出现故障维修时也最简单。

三、分类

       根据CPU输出6路驱动信号至模块内部控制电路的过程，模块可分为使用光耦耦合与直接驱动两种。

1. 6路信号使用光耦耦合的模块特点

① 通常用于早期生产的交流变频空调器。

② CPU输出的6路信号经光耦耦合至模块内部控制电路，模块输出的保护信号也是经光耦耦合至CPU，即CPU电路与模块内部电路相互隔离。

③ 模块与CPU控制电路通常设计在两块电路板上，使用排线连接。

④ 模块内部控制电路使用的直流15V电压通常为4路供电。

⑤ 模块通常与开关电源电路设计在一块电路板上面。

2. 6路信号直接驱动的模块特点

① 通常用于目前生产的交流变频空调器或直流变频空调器。

② CPU输出的6路信号直接送至模块内部控制电路，中间无光耦。

③ 模块通常与CPU控制电路集成到一块电路板上面。

④ 模块内部控制电路使用的直流15V电压为1路供电。

⑤ 体积更小，智能化程度更高，成本更低，且不易损坏（指模块内部IGBT开关管不易损坏）。

⑥ 模块内部集成电流检测电路或外置模块电流检测电阻，只需外围电路放大信号，即可输送至CPU电流检测引脚。

四、交流与直流变频空调器模块区别

       在实际应用中，同一个型号的模块既能驱动交流变频空调器的压缩机，也能驱动直流变频空调器的压缩机，所不同的是由模块组成的控制电路板不同。驱动交流变频压缩机的模块板通过改动程序（即修改CPU或存储器的内部数据），即可驱动直流变转速电机（即直流变频空调器使用的压缩机）。模块板硬件方面有以下几个区别。

1．模块板增加位置检测电路

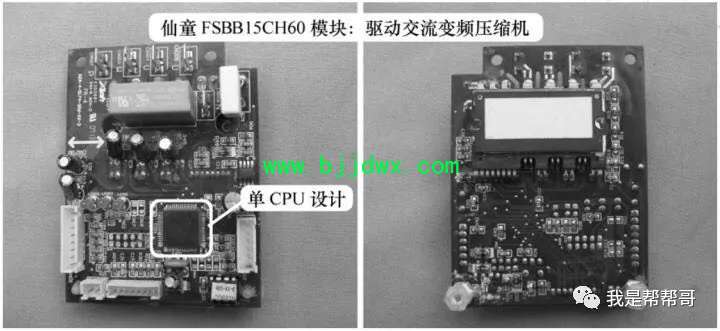

如仙童FSBB15CH60模块，在海信KFR-28GW/39M BP交流变频空调器中驱动交流变频压缩机。

海信KFR-28GW/39M BP模块板正面与背面

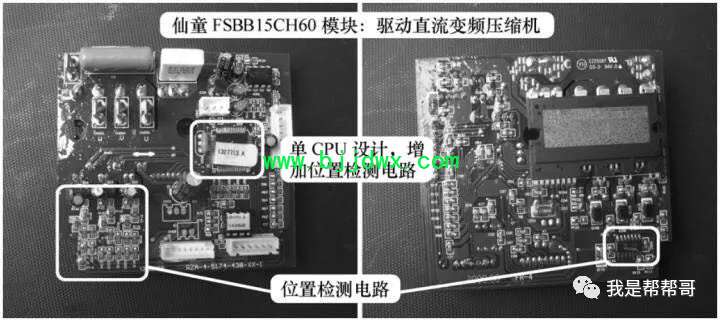

而在海信KFR-33GW/25MZBP直流变频空调器中，电路板上增加了位置检测电路，驱动直流变频压缩机。



海信KFR-33GW/25M ZBP模块板正面与背面

2．模块板双CPU控制电路

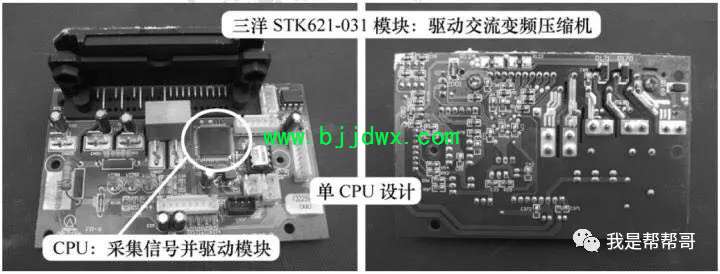

如三洋STK621-031模块，在海信KFR-26GW/18BP交流变频空调器中驱动交流变频压缩机。



海信KFR-26GW/18BP模块板正面与背面

而在海信KFR-32GW/27ZBP直流变频空调器中，模块板使用双CPU设计，其中一个CPU的作用是与室内机通信，采集温度信号，并驱动继电器等，另外一个CPU专门控制模块，驱动直流变频压缩机。
