37张图加数千文字讲中央空调系统分类、组成、识图、管理与维护

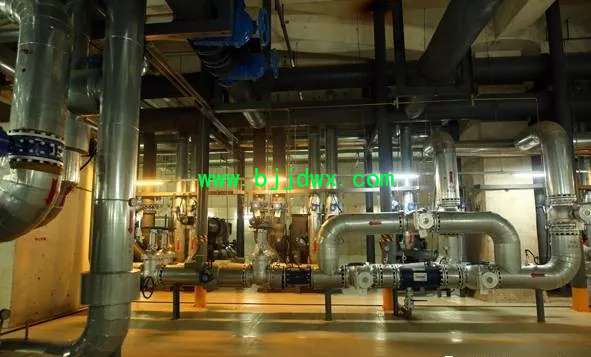

6、空调水系统：水泵、水管、分水器、集水器

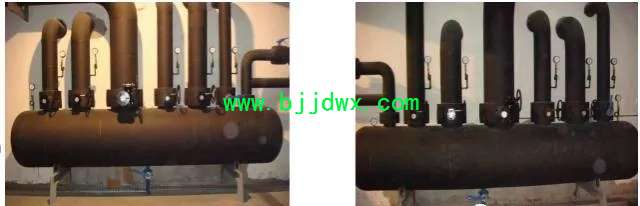

集水器 与 分水器

7、控制系统

分为电气控制系统和监控系统两部分。

电气控制系统（强电部分）主要包括系统的供电，制冷机组、风机、水泵等的运行，可实现空调系统的手动控制；

监控系统（弱电部分、也称搂控系统）包括各种传感器、执行器的控制，以及在物业管理中心的集中监控功能，可实现整个中央空调系统的自动化监控。

8、中央空调监控系统主要设备

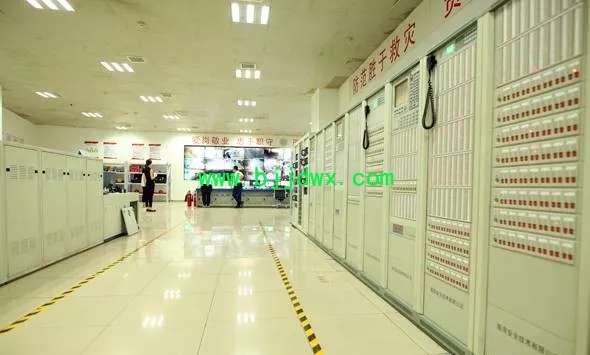

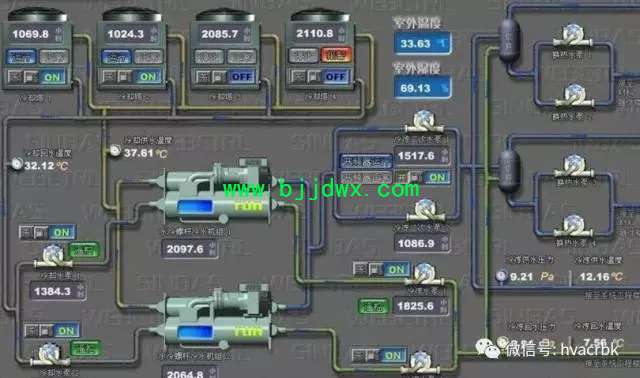

主要包括传感器、执行器、控制器以及安装监控管理软件的中央监控站（计算机）。

9、传感器：

（1）温度传感器：用于测量室内、室外空气及水管、风管的温度。（室内温度传感器、室外温度传感器、风管式温度传感器、水管式温度传感器。）

（2）水压压差开关：用来监测管道水压差，如测量分水器、集水器之间的水压差，或水泵进出水管之间的水压差。

（3）水管压力传感器：水管压力传感器、变送器用于测量水管中水压力。（水压力变送器、远传压力表）

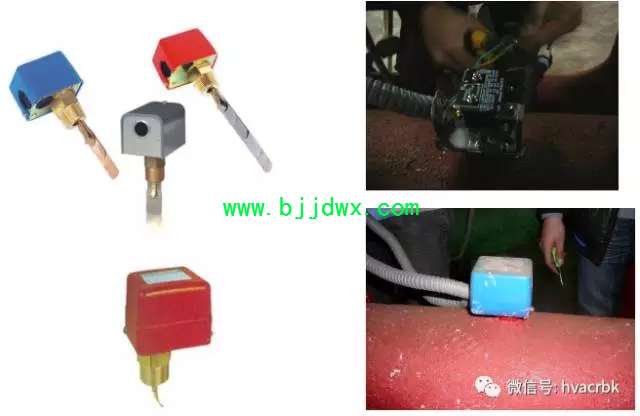

（4）水流开关：用来检测水管中水流状态，当水流速达到设定值时，给出开关量信号。

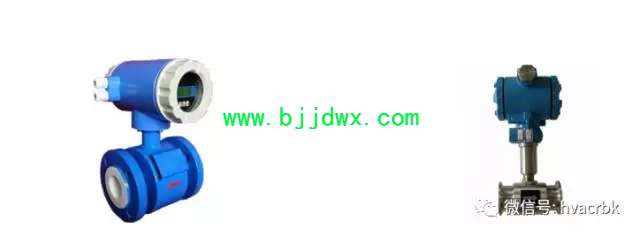

（5）流量传感器：用来测量水管中流量，常用的流量传感器有电磁式和涡轮式两种。

（6）过滤网压差传感器：也叫过滤网压差开关，用于检测空调过滤器是否堵塞

（7）防冻开关：防冻开关应用于北方地区空调机组或新风机组在冬季运行时的防冻保护。在机组送风温度过低时报警，同时联动保护动作，以防止机组中的盘管冻裂。

9、执行器

（1）电动水阀：由电动机驱动，可以调节阀门开度大小。

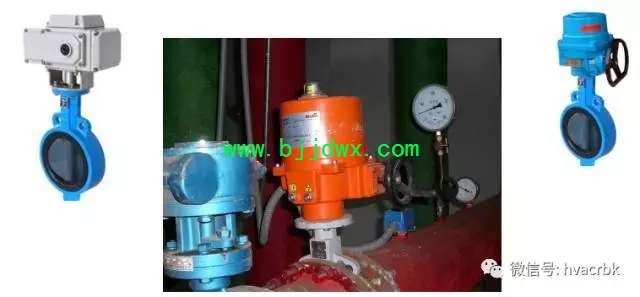

电动蝶阀

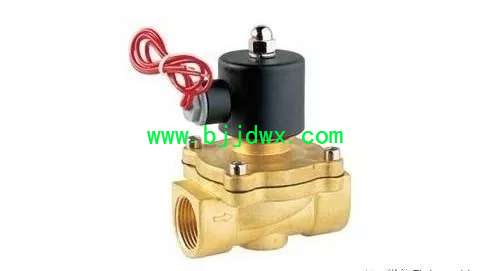

（2）电磁阀： 电磁阀是利用线圈通电后产生电磁吸力控制阀门开关，因此阀门只有开关两种状态。

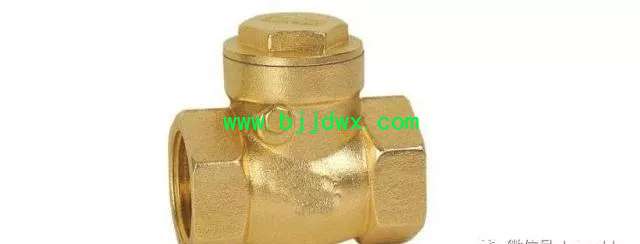

（3）止回阀： 用来防止水回流
