1、中央空调系统分类

中央空调有多种分类方式，不同类型的中央空调其系统组成各不相同。其主要分类方式有按负担室内热湿负荷所用介质分类和按空气处理设备的设置情况分类等。

1.1、按负担室内热湿负荷所用介质来分：

１）全空气方式 ：是利用空调机送出冷风使室内空气的温、湿度适宜。一般可配用风道及送、回风口，是大型空调系统常采用的一种方式。

（2）全水方式：是利用冷冻机制造出的冷水(或锅炉制出的热水)通过空调房间的风机盘管中。这种方式多用于饭店的客房系统或商场的空调场合。

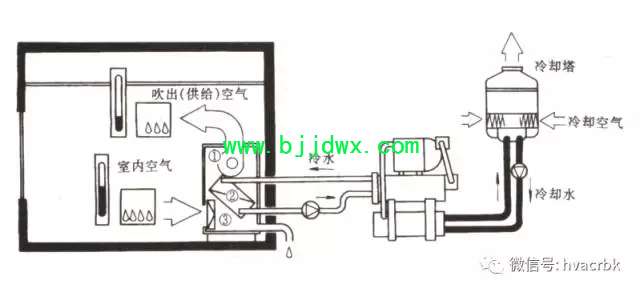

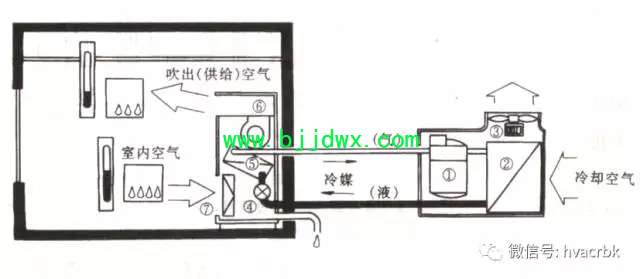

（3）直接冷却方式：是利用直接蒸发式表面冷却器热交换器中的制冷剂，汽化蒸发吸热来冷却室内空气。这种方式广泛应用在各种房间空调器和小面积的中央空调系统。

（4）空气水方式 ：是简单全空气方式与全水方式的结合，既具有全水方式控制简单的特点，又具有全空气方式可灵活调节室内空气清新度的优点。

       风机盘管加新风系统就是典型的空气水方式，也是目前国内采用最普遍的类型。

1.２、按空气处理设备的设置情况来分：

(1)集中式空调系统 ：这种系统的所有空气处理设备如风机、加热器／冷却器、过滤器、加湿器等都集中在一个空调机房内，其冷、热源一般也集中设置。

 集中式空调系统按送风量是否变化可分为定风量系统与变风量系统两种。

(2)半集中式空调系统 ：采用半集中式空调系统时，在空调机房中经过集中处理的部分或全部空气，将送到各空调房间或空调区域后再由末端装置进行补充处理。

半集中式空调系统主要包括诱导式空调系统和风机盘管空调系统。

(3)分散式空调系统：是指将空气处理设备分散在被调房间内的系统。这种系统把空气处理设备、风机以及冷热源设备都集中在一个箱体内，形成一个整体组 置于空调房间内。

2、中央空调系统组成

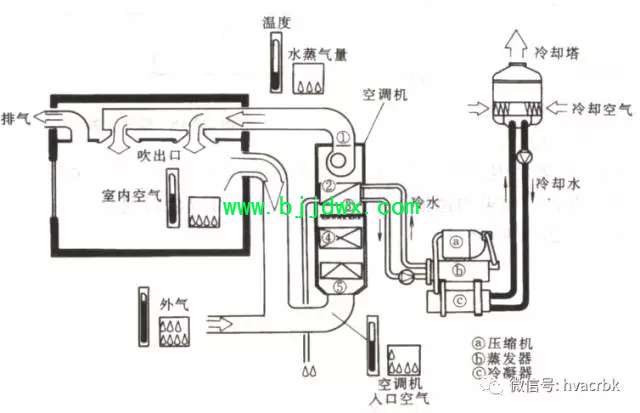

中央空调系统组成（上图）

2.1集中式中央空调系统的制冷工作过程是通过四个循环来实现的，分别为：

（1）制冷剂循环：在制冷机组中，制冷剂从蒸发器那里吸热制冷，吸收的热量再到冷凝器那里冷凝放热。

（2）冷却水循环：冷却水的作用是将制冷机组冷凝器里制冷剂释放的热量排除掉。冷却水系统由冷凝器、冷却水泵、冷却塔和连接水管及附件组成。冷却水从冷凝器里带走的热量，在冷却塔中直接释放给大气。

（3）冷冻水循环：由制冷机组的蒸发器、空调机组的表面冷却器、提供水流动力的水泵及它们之间的连接水管和附件所组成的密闭循环系统。这个循环系统通过冷冻水源源不断地把制冷机组产生的冷量送到空调机组的表冷器去处理空气。

（4）空气循环系统：由空调机组、风机、风阀、风管和送回风口等把处理好的空气送入空调房间并把房间内的空气取回来，以达到室内空气调节的目的。

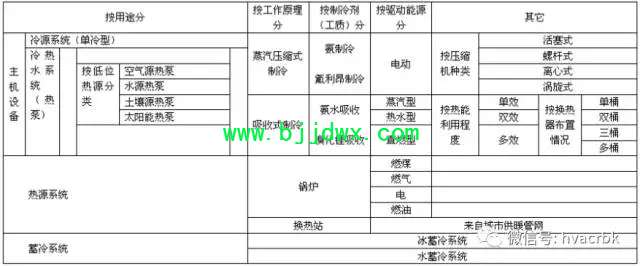

冷热源设备的分类 （上图）

冷热源设备机组（上图）

蒸气压缩式制冷工作原理（上图）

制冷压缩机将蒸发器中的制冷剂高温低压蒸汽吸入压缩机内，经过压缩机的压缩做功，使制冷剂成为压力和温度都较高的蒸汽进入冷凝器；在冷凝器内，由冷却水将制冷剂气体的热量带走，送入冷却塔并释放到大气中，使高温高压制冷剂蒸汽冷凝为低温高压液体；该低温高压液态制冷剂经膨胀阀后体积增大，变为低温低压汽液混合物；膨胀阀与蒸发器相连，制冷剂进入蒸发器后体积进一步增大，压力猛然降低，制冷剂立即汽化，并从冷冻水中大量吸热，使冷冻水温度降低并提供给用户；蒸发器中制冷剂吸热后成为高温低压蒸汽再进入压缩机，如此往复循环，完成蒸汽压缩制冷循环过程。

吸收式制冷工作原理（上图）
