图中四个热交换设备组成了两个循环环路：制冷剂环路和吸收剂环路。

图中左半部分为制冷剂环路，属于逆循环，由冷凝器，膨胀阀和蒸发器组成，其工作过程与蒸汽压缩式制冷过程相同。

图中右半部分为吸收剂环路，属于正循环，由吸收器，溶液泵和发生器组成，其作用相当于代替蒸汽压缩式制冷系统的压缩机。在吸收器中，用液态吸收剂吸收蒸发器产生的低压气态制冷剂，以达到维持蒸发器内低压的目的；吸收剂吸收了制冷剂蒸汽而形成的制冷剂—吸收剂溶液，经溶液泵升压后进入发生器；在发生器中该溶液被加热、沸腾，其中沸点低的制冷剂气化形成高压气态制冷剂，又与沸点高的吸收剂分离；然后气态制冷剂进入冷凝器液化，放热，液态吸收剂返回吸收器再次吸收低压气态制冷剂。

对于制冷剂循环来说，吸收器相当于压缩机吸入侧，发生器相当于压缩机的压出侧。

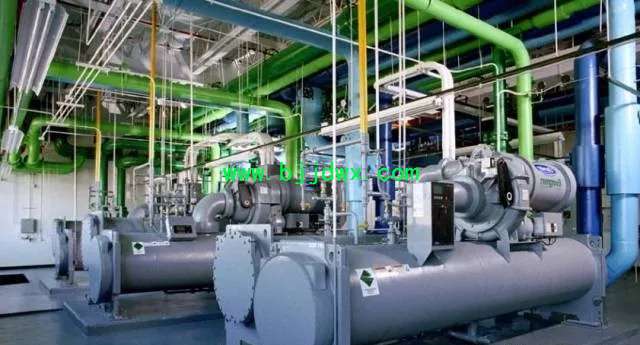

热泵机组

热泵是夏季能供冷，冬天又能供热的设备 。热泵与制冷机从热力学原理上说是相同的，都是按热机的逆循环工作的，因此热泵的机组同样包括蒸汽压缩式、吸收式等，但热泵与制冷机有两点主要区别：其一，两者使用目的不同，制冷机单纯用于制冷，而热泵既能制冷，又能供热；其二，为适应上述特点，两者的工作温度范围是不同的。

当对热泵系统分类时常按低位热源分类，即分为空气源热泵系统、水源热泵系统、土壤源热泵系统和太阳能热泵系统。

3、空气热湿处理设备（空调系统）

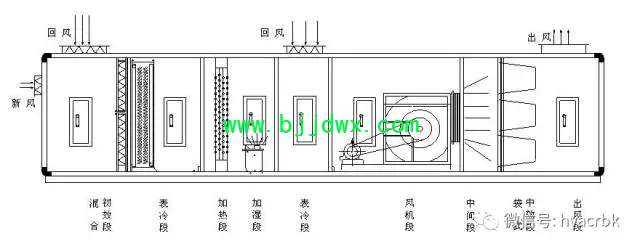

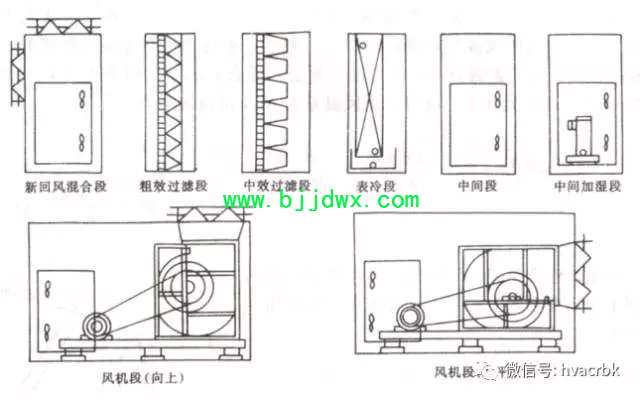

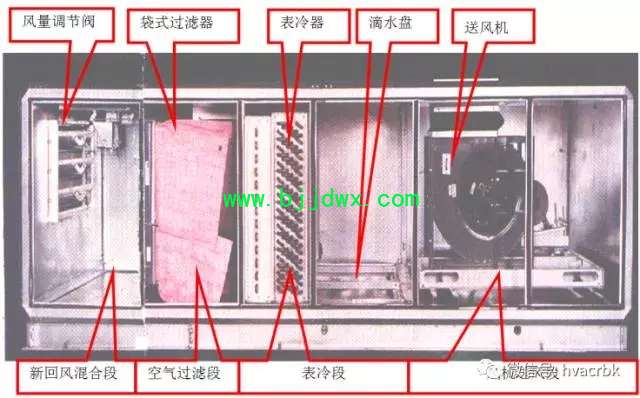

组合式空调机组 ：是将各种空气处理设备(加热、冷却、加湿、净化、喷水、挡水、消声和隔热等)和风机、阀门等组合成一个整体的箱形设备。箱内的各种设备可以根据空气调节系统的组合顺序排列在一起，以便能实现各种空气的处理功能。全功能的组合式空调机组由新风回风混合段、消音段、回风机段、热回收段、初效过滤段、中间段、表冷器冷却段(含挡水板段)、再加热段、二次回风段、送风机段、消声段、中间段、中效过滤段和送风段等组成。

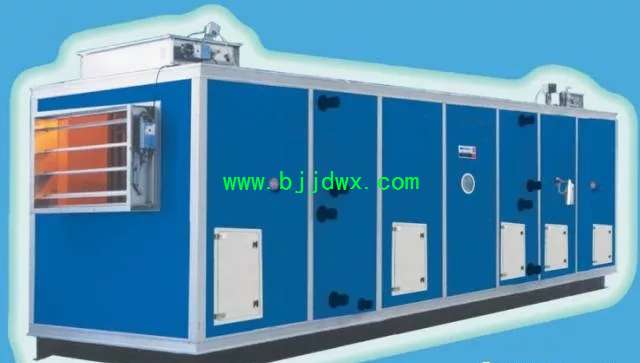

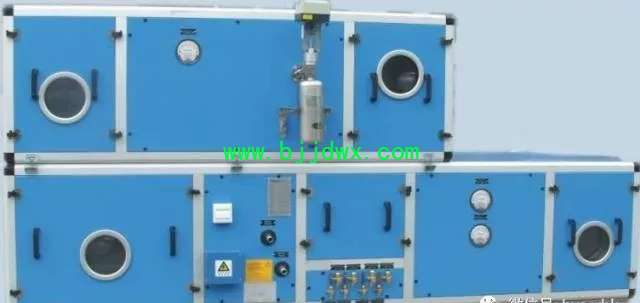

组合式空调机组实物

新风机组

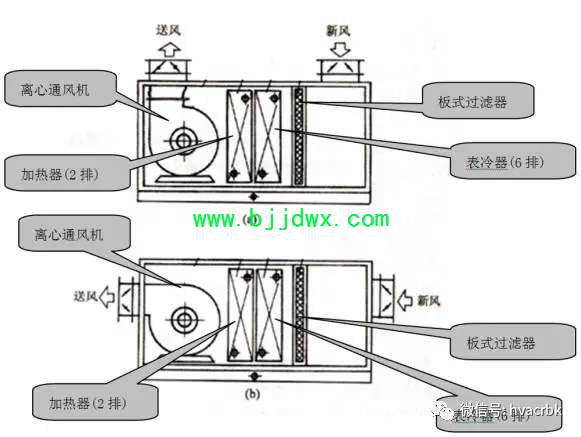

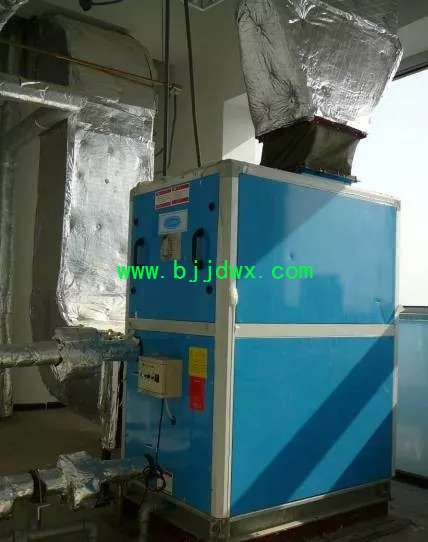

 新风机组可以看作简化的空气处理机组，其主要作用是调节室内空气清新度，同时也负担一部分室内冷热负荷。通常与风机盘管配合使用，由风机盘管负责室内主要的冷热负荷调节。

新风机组示意图
