如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。

如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。

工作电容CG容量的计算公式：

CG=1950I/Ucosφ(μF)

式中：I为电动机额定电流；U为单相电源电压；cosφ为电动机的功率因数。当计算出工作电容后，启动电容选用工作电容的1~4倍。

热继电器在长期通电过程中易出现热老化现象，使其动作特性改变。要保持特性的一致性和稳定性，一个最重要的措施就是对热继电器进行定期校验。

热继电器校验台如图20所示，它主要由调压器TV、降压变压器T、电位器RP、410型毫秒表等元件组成。

三相双金属片(热继电器FR)应串联起来，接入试验回路。校验前，先检查热继电器的刻度电流与电动机的额定电流是否相符。然后给热继电器通以1．05IN(额定电流，通过调整RP实现)电流，检查其同步性，即三相双金属片是否同时接触。如不同步，则用平口钳钳住双金属片与支架点焊处，来调整同步性。

同步性调好后，首先做启动试验，给热继电器FR通以6IN的电流，它在5s内不应动作；其次做运行试验，给FR通以1.05IN电流，使热继电器加热到稳定热态，过30min后，慢慢地调节RP，使FR动作，再稍往回旋一点，使FR触点断开；再将试验电流提高到1．2IN，此时FR应在20min内动作。这样，热继电器的整定校验方告结束。

调整校验时应注意以下两点：①不允许用钳子钳弯双金属片，以免影响保护的稳定；②校验连接导线应有足够的截面积，以免影响动作时间。

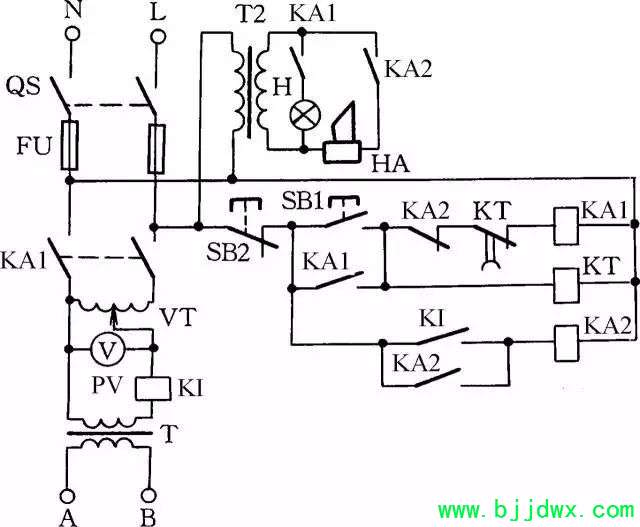

这种绝缘耐压测试仪可测灯具，将待测灯具与A、B两接线柱接好，按下按钮SB1，中间继电器KA1得电并自锁；然后将调压器VT(1∶10，输出0~250V)调至需测的电压值，如需调到1500V则将VT调到电压表指示150V(同理，作2000V耐压时，调到电压表指示200V)，经时间继电器KT延时后，电源自动切断，见图21。

若被测物绝缘击穿，电流即迅速增加，过电流继电器KI动作，KA2得电动作并自锁，KA1失电，KA1的常开触点切断主回路电源，蜂鸣器HA发出声响，按下SB2后电路全部关断。应用操作这种仪器时，要特别注意人身安全，工作通电时，高压测试区禁止人靠近。

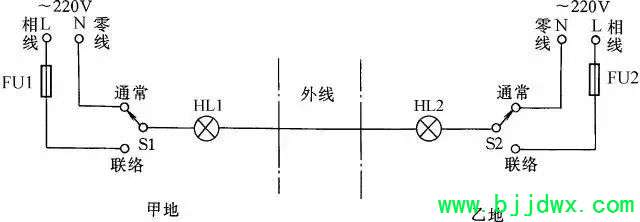

在某些生产过程中，需要两地的生产人员能传递简单的信息，以协调工作。图22所示是用一根导线传递联络信号线路。两地中各有一只双掷开关控制信号灯联络，信号灯分别装在两地，一地一个。当甲地向乙地发联络信号时，拨动开关S1，乙地的指示灯亮，待乙地完成甲地所指示的任务后，乙地可把开关拨至“联络”位置，通知甲地工作已完成。

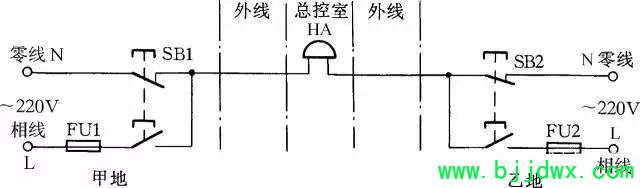

图23所示线路可使甲乙两地都能向总控制室发联络信号。当甲地向总控制室发信号时，按下按钮SB1，控制室的电铃告警。同理当乙地向总控制室发信号时按下SB2即可。甲乙两地信号可用信号铃声的时间长短或次数区分。

热继电器多用于电动机过流保护，但在一些集体用电单位或用电场所也可作为限电器。

具体制作方法如图24所示。热继电器手动复位时，需将热继电器复位螺丝旋出。选用热继电器的额定电流和用户总的额定电流一致。

用电阻、电容、氖泡可组成一小型电源相序指示器。当电源按顺相序L1、L2、L3接入时，氖灯就亮；按逆相序L2、L1、L3接入时则氖灯不亮。线路如图25(a)所示。

第二种方法是：用一只2μF、耐压为500V的电容和两只相同功率(220V/60W)的白炽灯泡，便可做成一个交流电源相序指示器，见图25(b)。

工作原理：由于电容移相，改变了其中一相的相位差，作用到HL1和HL2上的矢量电压不等，其规律是L2相矢量电压大于L3相矢量电压。故按图25(b)连接后，电容接电源L1相，那么可知灯泡光线较强的一端是L2相，光线弱的一端则为L3相。

在电动机6根引出线标记无法确认时，我们可利用交流电源和灯泡检查电动机三相绕组的头尾端，以免将绕组接错。

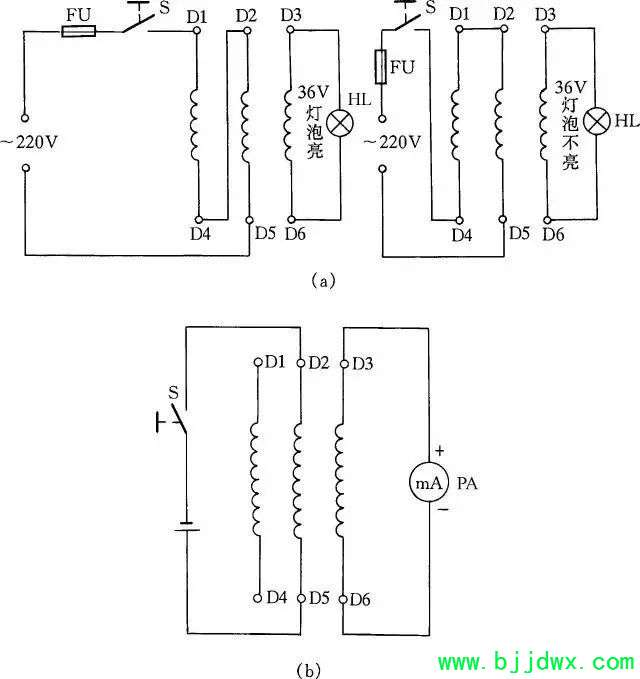

用交流电源和灯泡确定电动机三相绕组的方法是：首先用36V低压灯做试灯，分出电动机每一相线圈的两个线端，然后将两相线圈串接后通入220V电源，剩下的一相线圈两端接36V的灯泡线路通入电源后，灯泡发亮，说明所串联的两相是头尾相接；灯泡不亮，说明是头头相接，如图26(a)所示。然后将测出的两相线圈头尾做一标记，再按此方法将其中一相与原来接灯泡的一相线圈串联，另一相连接灯泡，再按同样道理判断，电动机三相绕组的头尾就很容易区分出来了。

另一种方法是用万用表测定电动机三相绕组头尾，首先用万用表测量出电动机6个接线端哪两个线端为同一相，然后将万用表的直流毫安挡拨到最小一挡，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线端上。如图26(b)所示，当开关S闭合瞬间，如表针摆向大于零，则说明电池负极所接的线端与万用表正极表笔所接的线端是同极性的(均可认为是头)。依此类推，便可测出另外两相的头和尾。

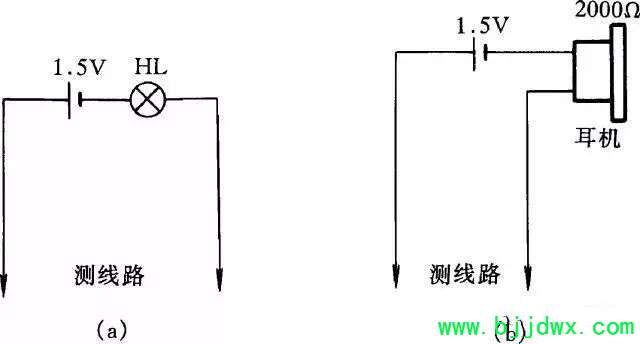

图27(a)、(b)是最简便的线路通断检测器。当测得导线通路时，灯泡会发光，耳机在通断瞬时会发响；当线路断路时，耳机不响，灯泡不亮。这种方法简单易行，非常适合初学电工制作工具仪表或代替万用表做测量，其优点是携带方便。
