LD5532GS(U9101)引脚功能与实测数据

2023-11-29 13:32| 发布者: 修天地| 查看: 297| 评论: 2

摘要: LD5532GS(U9101)引脚功能与实测数据引脚 名 称 功能 电压(V) 在路电阻(kΩ) 待机 开机 红表笔地 黑表笔地1 BNO 输入电压检测 1.32 1.31 120 8.12 FB 反馈输入,过载保护检测, 突发模式控制 1.61 1.62 42.3 8.23 CS ...

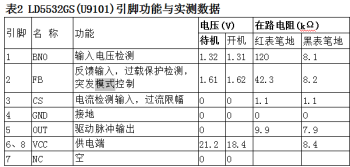

 LD5532GS(U9101)引脚功能与实测数据

引脚 名 称 功能 电压(V) 在路电阻(kΩ)
待机 开机 红表笔地 黑表笔地
1 BNO 输入电压检测 1.32 1.31 120 8.1

2
FB 反馈输入,过载保护检测, 突发模式控制
1.61
1.62
42.3
8.2
3 CS 电流检测输入,过流限幅 0 0 1.1 1.1
4 GND 接地 0 0 0 0
5 OUT 驱动脉冲输出 0 9.9 7.9
6、8 VCC 供电端 21.2 18.4 8.4
7 NC 0 0
