数字音频功率放大器R2A15112FP引脚功能和故障案例

2023-5-13 12:37| 发布者: 开心| 查看: 687| 评论: 0

摘要: 数字音频功率放大器R2A15112FP引脚功能和故障案例核心提示： R2A15112FP是数字D类音频功率放大器，供电电压范围为11V～24V，其晟大增益可达31dB，具有2个独立的伴音通道，输出功率可达10W(在24V供电、8Ω负载条件下 ...

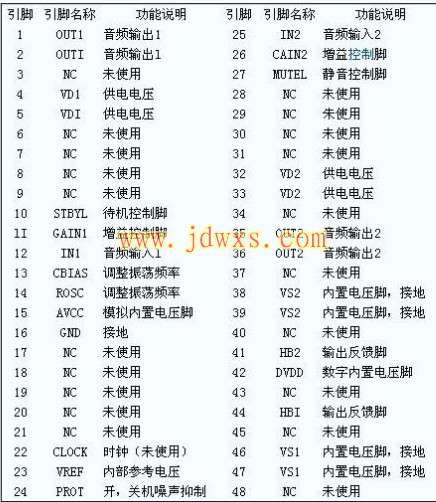

数字音频功率放大器R2A15112FP引脚功能和故障案例核心提示： R2A15112FP是数字D类音频功率放大器，供电电压范围为11V～24V，其晟大增益可达31dB，具有2个独立的伴音通道，输出功率可达10W(在24V供电、8Ω负载条件下)，并具有过热、过流、低压保护功能，其引脚功能见下表。引脚引脚名称功能说明引脚引脚名称功能说明1 OUT1 音频输出1 25 IN2 音频输入22 OUTI 音频输出l 26 CAIN2 增益控制脚3 NC 未使用 27 MUTEL 静音控制脚4 VD1 供电电压 28 NC 未使用5 VDI 供电电压 29 NC 朱使用6 NC 未使用 30 NC 未使用7 NC 未使用 31 NC 未使用8 NC 未使用 32 VD2 供电电压9 NC 未使用 33 VD2 供电电压10 STBYL 待机控制脚 34 NC 未使用lI GAIN1 增益控制脚 35 OUT2 音频输出212 IN1 音频输入l 36 OUT2 音频输出213 CBIAS 调整振荡频率 37 NC 未使用14 ROSC 调整振荡频率 38 VS2 内置电压脚，接地15 AVCC 模拟内置电压脚 39 VS2 内置电压脚，接地16 GND 接地 40 NC 未使用17 NC 未使用 41 HB2 输出反馈脚18 NC 未使用 42 DVDD 数字内置电压脚19 NC 未使用 43 NC 未使用20 NC 未使用 44 HBI 输出反馈脚21 NC 未使用 45 NC 未使用22 CLOCK 时钟（未使用） 46 VS1 内置电压脚，接地23 VREF 内部参考电压 47 VS1 内置电压脚，接地24 PROT 开，关机噪声抑制 48 NC 未使用长虹LM24机芯彩电信号板电路原理分析(1)伴音输入电路　　　　AV1输入的音频信号经低通滤波电路后耦合至U29(12)、①脚；AV2输入的音频信号经低通滤波电路后耦合至U29(14)、⑤脚；UDTV输入的音频信号经低通滤波电路后耦合至U29(11)、④脚；YPbPrl输入的音频信号经低通滤波电路后耦合至U29(15)、②脚；上述几路音频信号在U29⑩、⑨脚电平控制下进行状态切换，U29⑩、⑨脚控制信号由U34(119)、(66)脚输出的高低电平控制。切换后的信号由U29(13)、③脚输出，经Q29、Q31射随后送入U30(12)、①脚。　　TV输入的音频信号经低通滤波电路后耦合至U30(15)、②脚；VGA输入的音频信号经低通滤波电路后耦合至U30(14)、⑤脚；上述几路音频信号在U30⑩、⑨脚电平控制下进行状态切换。U30⑩、⑨脚控制信号由U34(123)、(52)脚输出的高低电平控制。切换后的信号从U30(13)、③脚输出，经Q30、Q32射随后送入U34(34)、(35)脚。

　　(2)音频数模转换器　　　　音频数模转换器由CS4334-KS组成。CS4334-KS是一块24bit、96kHz立体声D/A转换器，采用+5V供电电压，具有96dB的动态范围，其引脚功能见下表。音频数模转换器其处理过程包括数字插补滤波、Delta-Sigma调节、DA转换及模拟低通滤波。引脚引脚名称引脚功能电压(V) 该脚对地短接后的现象l SDATA 音频数据输入 1.1 无音2 DEM/SCLK 外部连续时钟输入 1.6 噪音3 LRCK 左右声道时钟 1.6 无音4 MCLK 主时钟 1.5 无音5 AOUTR 模拟右通道输出 2.3 右无音6 ACND 模拟地 0 /7 VA 电源输入 5 /8 AOUTL 模拟左通道输出 2.3 左无音　　(3)数字伴音功放　　　　数字伴音功放由R2A15112FP(Ul01)及相关电路组成。R2A15112FP是数字D类音频功率放大器，供电电压范围为11V～24V，其晟大增益可达31dB，具有2个独立的伴音通道，输出功率可达10W（在24V供电、8Ω负载条件下），并具有过热、过流、低压保护功能，其引脚功能见上表。　　切换后的音频信号输入U34(34)、(35)脚，经U34内部音效处理、模数变换后的数字音频信号从(47)～(50)脚输出，经音频数模转换块（CS4334-KS）内部数字插补滤波、Delta-SigmIla调节、DA转换及模拟低通滤波后，从U38的⑤脚和⑧脚输出模拟音频信号到数字伴音功放Ul01的③脚和⑥脚，如下图所示，经数字伴音功放Ul01功率放大后从②脚和③脚输出。　　Ul01⑩脚功能是待机控制，主要用于关机静音控制，低电平时静音。(27)脚为静音控制端，主要用于开机和遥控静音时工作。　　本机静音：在开机、换台和遥控静音时，U34(53)脚送出高电平，Q1802导通，U101(27)脚为低电平，实现开机和遥控静音。正常工作时，U34(53)脚输出低电平，Q1802截止，Ul01(27)脚为高电平，Ul01输出正常的音频信号。　　关机静音：正常工作时，Q16因b-e结正偏而截止；关机时，D71、D41因反偏截止，使Q16的b极电压瞬间消失，CA97上的电压通过Q16放电，Q16导通，输出高电平到Q1804的b极，使Q1804导通，输出低电平给Ul01⑦脚和(27)脚，实现关机静音。
