MP4653芯片引脚功能

2023-5-13 17:00| 发布者: 开心| 查看: 409| 评论: 0

摘要: mp4653各脚功能：1脚名称 SS：软启动脚，同时和2脚一起设置工作频率。1脚到地间接一个电阻RSS和一个电容CSS串联，1脚到地间再并一个电阻RSS-FEST。1脚的电流和2脚的电流源一起决定工作频率。RSS电阻和CSS电容用于 ...

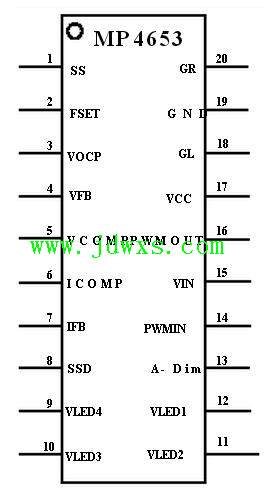

mp4653各脚功能：1脚名称 SS：软启动脚，同时和2脚一起设置工作频率。1脚到地间接一个电阻RSS和一个电容CSS串联，1脚到地间再并一个电阻RSS-FEST。1脚的电流和2脚的电流源一起决定工作频率。RSS电阻和CSS电容用于软启动。1脚到地的标准电压是1.49V，当直流母线电压故障时，该脚电压被拉低到0V。RSS和CSS网络设定启动频率和软启动时间。2脚名称 FSET：频率设定。2脚到地间接一个电阻。通过电流控制环路和电压控制环路，对2脚的电压和工作频率进行编程控制。2脚的正常电压是1.38V.3脚名称VOCP：母线（开关电源次级输出的主电源电压，给全机各电路板和液晶屏供电）电压Vbus的过流保护。这个脚检测主开关电源次级的负载电流，当该脚电压低于-100mv时，触发母线级保护。3脚正常电压0.01V.4脚名称VFB：母线Vbus（开关电源次级输出的直流电压，给整机供电）电压反馈，用于稳压控制。在脉宽调制电路PWM高电平（接通）期间对母线电压Vbus进行采样，在脉宽调制PWM低电平（关闭）期间，用这个采样电压作为母线电压控制环路的基准电压。4脚输入的采样电压也用于母线电压的过压保护。当4 脚的电压超过2.4V时，母线电压的过压保护电路被触发。正常时该脚电压1.23V.5脚名称VCOMP：电压控制环路反馈电压的补偿点。该脚到地间接一个RC补偿网络。当总线电压电路发生故障保护时，该脚也被用于打嗝定时器。当总线电压级发生故障时，把该脚从电压控制环路和打嗝定时器断开，以利于总线电压级启动。正常时5脚电压0.1V.6脚名称 ICOMP ：电流控制环路的补偿点。在该脚到地间接一个RC补偿网络。该脚也用于LED级保护时的打嗝定时器，当LED级出现故障时，把该脚从内部的放大器和LED级打嗝定时器断开，以利于重新启动。正常时6脚是1V。7脚名称 IFB：LED背光灯串电流反馈输入脚。让LED电流流过一个电阻，从而把LED电流转化成电压，反馈到7脚。内部的误差放大器从6脚吸入一个电流，与这个脚电压的绝对值成正比。这个脚的平均电压受基准电压控制（受模拟亮度电压的控制，当模拟亮度电压是高电平时是0.2V）。7脚的电压也被用于LED灯条过流检测。当该脚的电压高于0.3V时长达200us时，或者该脚电压高于0.6V时，在IC内部触发LED电路过流保护。正常电压0.2V.8 名称 SSD：灯串短路保护。LED驱动电路次级侧的电流反馈到8脚。当该脚上的电压低于-0.2V时，LED驱动电路过流保护。正常电压：-0.1V。9---12脚名称 VLED：分别是4个LED灯串供电的电压反馈输入端。这4个脚共同完成LED驱动电路的过压保护。这4个脚中最高的电压以及它们的压差被检测，根据这些检测对LED驱动电路进行保护。如果LED灯串的数量少于4个，把剩下的空脚和其它已接LED灯串的脚短接。测量这4个脚的电压时，会引起保护、LED灯串熄灭。正常电压：1.5V.13 名称A -dim：模拟调光输入。当该脚电压在0----1.18V间变化时，LED灯串的电流在0------100%变化。如果不用这个脚，可把该脚用100K电阻接到VCC。正常电压3.1V。14 名称 PWMIN：脉宽调制调光输入。加一个100HZ到2KZ的调宽波到这个脚进行调光。实测3.2V.15 名称 VIN：供电脚，把该脚到地接一个0.1uf的瓷片电容进行高频旁路。实测15.1V.16 名称 PWMOUT：调光MOS功率管驱动输出。实测9.1V.17 名称 VCC：内部9.3V稳压电源输出。一方面为芯片内部电路供电，同时也为门极驱动电路供电。在该脚到地间接一个1uf的瓷片电容，旁路高频信号。实测电压9.3V.18 名称 GL：驱动信号输出，与20脚的驱动信号相位差180度。实测电压：2.5V.19 名称 GND：接地脚。20 名称 GR脚：驱动信号输出。与18脚的驱动信号相差:180度。2.5V.
