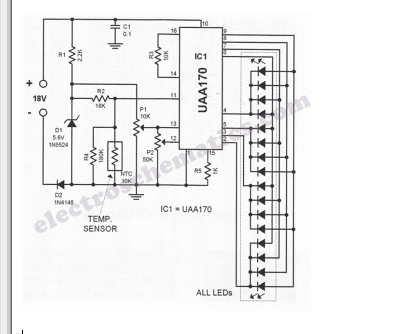

| 这种结构简单的水钓温度计电路旨在用于体育应用，例如钓鱼比赛。传感器测量一定深度的水温。由16个LED组成的刻度显示水温。了解水温和哪种类型的鱼喜欢什么温度，渔民可以选择合适的诱饵。 电子钓鱼温度计电路由UAA170IC和附加组件制成，适用于4至19的相关温度范围0C.P1用于设置顶部LED的阈值电平。P2用于设置底部LED的阈值。 输入电压通过分压器R2/NTC产生。NTC是温度传感器。它的阻力与水温成反比。如果水温较高，则NTC电阻较低，从而导致输入电压较高。 传感器结构：用热缩管收缩包裹NTC和焊接电缆，然后将其插入黄铜管中。最后，将环氧树脂倒入黄铜管中，让NTC头从管中伸出一点。 带有9伏电池的整个水温计电路必须装在防水盒中。连接到传感器的寓言可以针对不同的水深进行标记。 UAA170钓鱼温度计原理图  |
