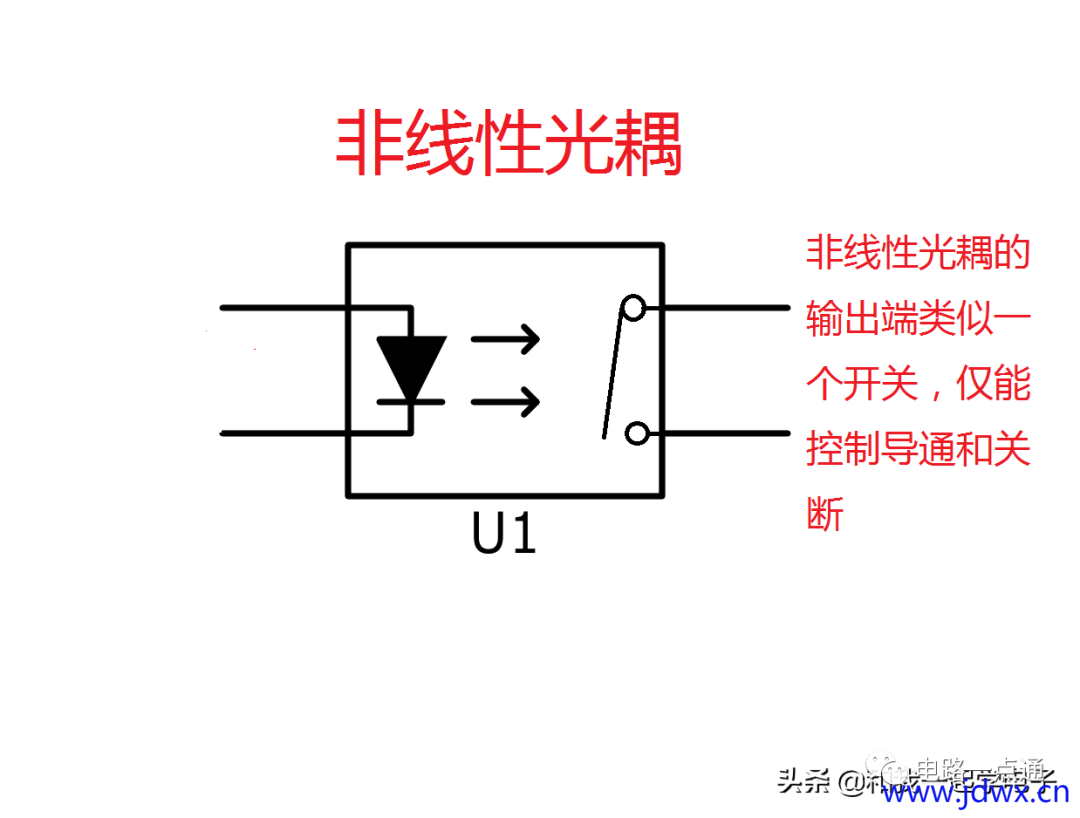

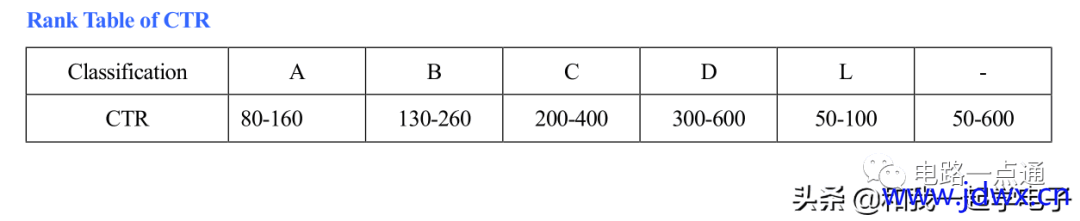

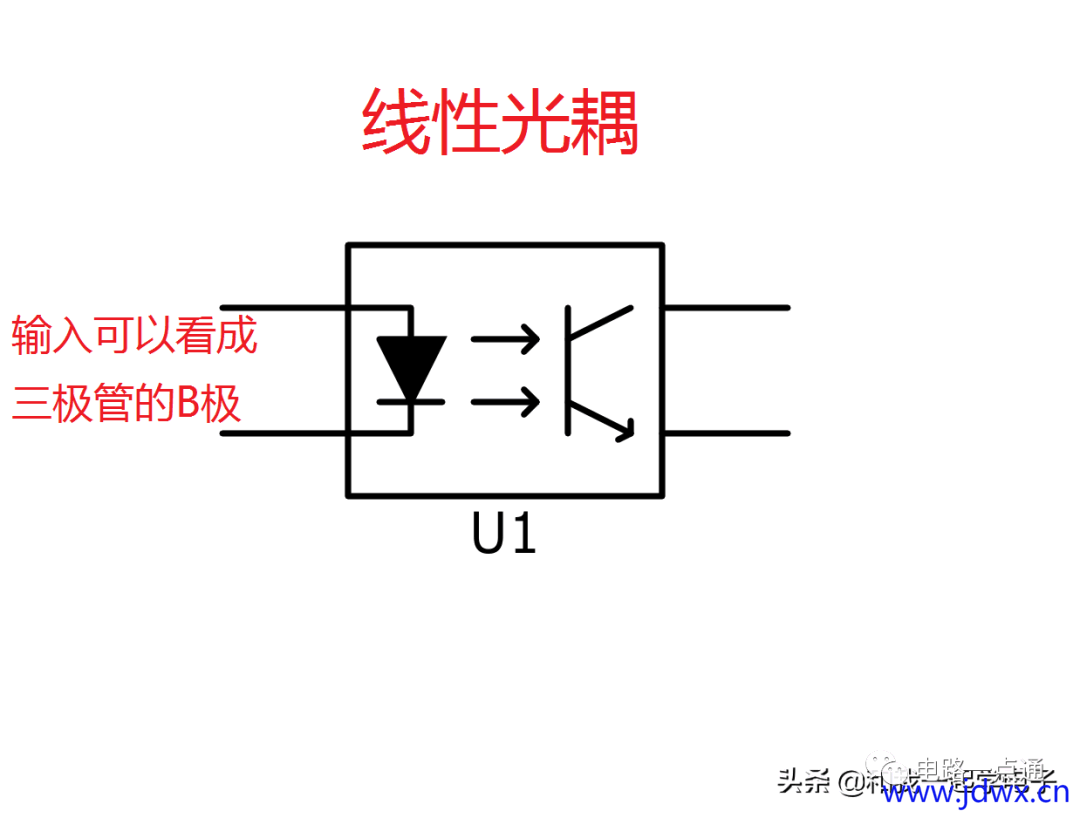

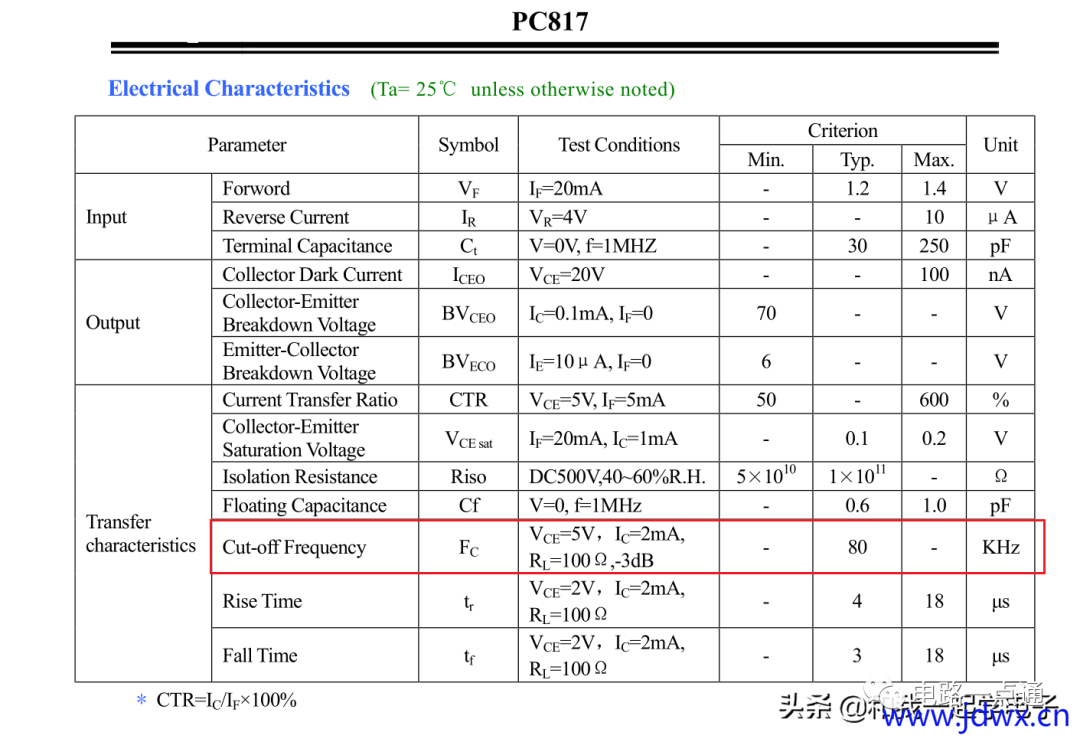

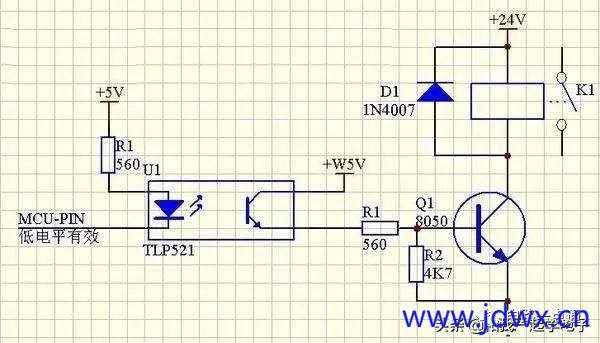

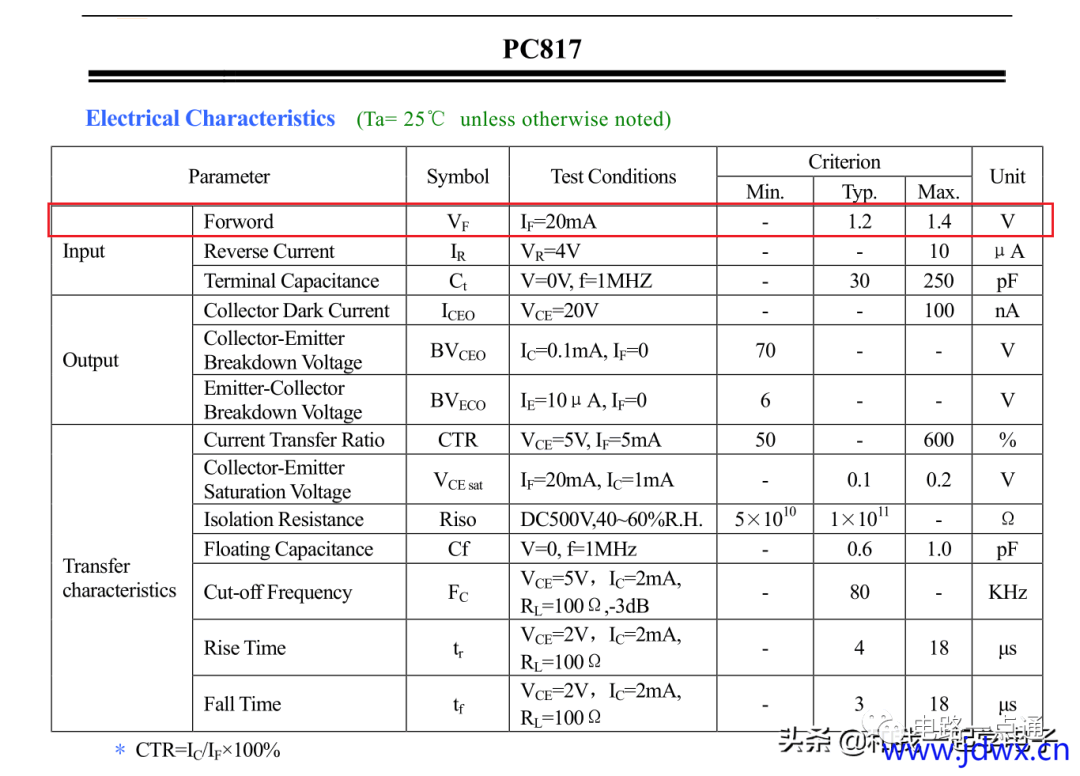

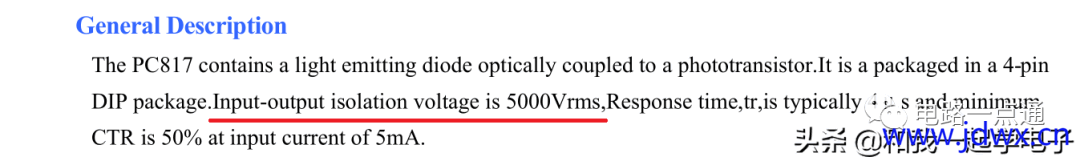

| 光耦作为一个可以对信号进行电气隔离的电子元器件。 常用于开关电源电压反馈隔离，电路隔离控制。 光耦在电子电路中有不可或缺的地位，了解光偶的特性对学习电子电路有不少帮助。 今天就一起来了解一下光耦吧。 光耦是以光作为媒介传递信号的，它对信号有良好的隔离效果。 光耦在电子电路中用字母O或者U表示，电路符号如图所示。  光耦电路符号 光耦可以分为两类。 线性光耦——线性光耦广泛使用在模拟电路中，它的输出特性是线性的，输出和输入呈线性关系。线性光耦可以把输入看成三极管的B极，输入电流越大，输出导通程度越大。  线性光耦 非线性光耦——非线性光耦的信号传输是非线性的，仅能传输开关信号，这类光耦在数字电路中应用较广泛。  非线性光耦 光耦关键参数. 1.电流传输比(CTR)——电流传输比(线性光耦才有)是光耦的输入和输出电流的比值，比如光耦PC817-A的电流传输比是80-160，则输入1mA时输出端输出0.8~1.6MA。  PC817不同后缀的电流传输比 2.正向压降VF——输入发光二极管通过的正向电流为规定值时，二极管产生的压降，这个参数主要是为了计算流过光耦输入端的电流。  光耦正向压降 3.截止频率——截止频率决定了光耦的工作频率不能超过这个值。  光耦截止频率 4.隔离电压——光耦的在电子电路中的作用是信号隔离，如果输入和输出电压击穿则无法隔离，所以隔离电压是比较重要的一个数据。  光耦的隔离电压 光耦应用实例.  光耦控制继电器电路 从电路图中可以看出，要使继电器吸合，只要三极管Q1导通就可以了。 当MCU-PIN为高电平时，光耦的发光二极管不导通，输出就不会导通，三极管Q1不导通。 当MCU-PIN为低电平时，光耦导通，Q1导通，继电器闭合。 本文家电维修技术论坛https://www.jdwx.cn/由家电维修小编收集整理资料，更多相关内容请到维修论坛交流。汤梓红 |
二极管的正向压降决于二极管的材料和结构
