气敏电阻应用电路
气敏电阻在抽油烟机检测和控制电路中的应用，如下图所示：

电路工作过程：
当气敏电阻MQ-211检测到油烟气体时，B点有直流电压产生，该电压加到IC1的6脚，使IC1的3和7脚输出控制信号，3脚的驱动信号使继电器KA动作，驱动电机进行抽气。
1、气敏电阻结构

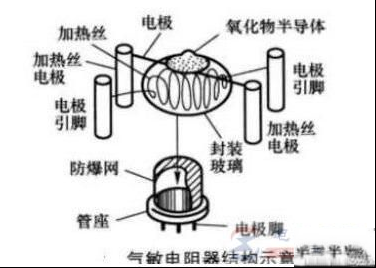

气敏电阻的结构示意图见下图：

由上图可知，气敏器件主要由防爆网、管座、电极、封装玻璃、加热丝和氧化物等几部分组成。
2、气敏电阻的型号命名方法
气敏电阻器的型号命名由三部分组成，各部分的含义：
第一部分用字母表示主称。
第二部分用字母表示用途或特征。
第三部分用数字表示产品序号。

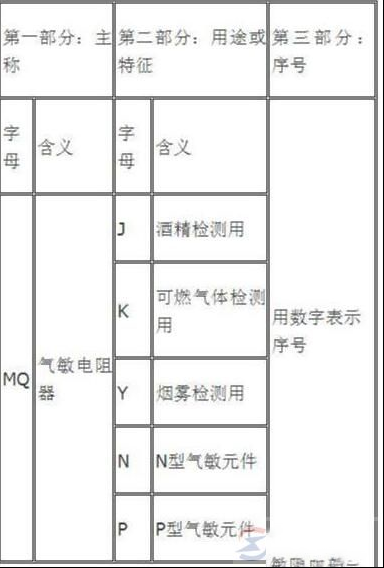

下表为气敏电阻器的电阻的型号命名及含义：
