有关电阻的知识，电阻有多种不同的类型，比如有可调电阻器、线绕电位器、碳膜电位器、合成碳膜电位器等，以下是各种电阻的电路图形符号大全，供大家学习。电阻的电路图形符号

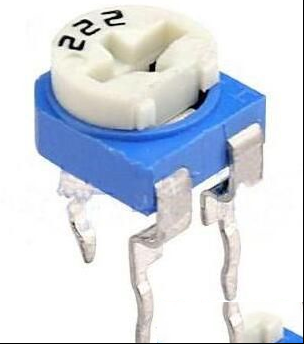

1、可调电阻器
1）该电阻器由动片和定片构成，通过调节动片的位置来改变电阻值的大小；
2）常用的规格主要有0.5~1W，1~100K欧姆。

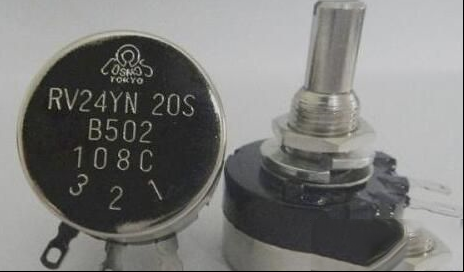

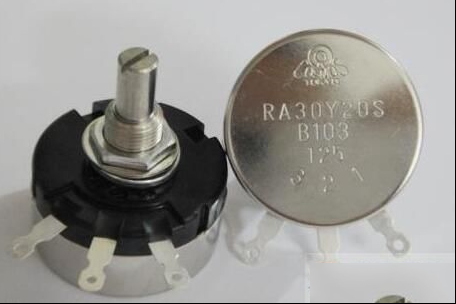

2、线绕电位器
1）线绕电位器用康铜丝和镍铬合金丝绕在一个环状支架上制成。
2）具有功率大、耐高温、热稳定性好、噪声低等特点；
3）阻值变化是线性的，用于大电流调节的电路中，但电感量大，不宜用在高频电路场合；
4）常用阻值范围是4.7~100千欧。

3、碳膜电位器
1）碳膜电位器的电阻体是在绝缘基体上蒸涂一层碳膜制成。
2）具有结构简单、绝缘性好、噪声小、成本低等特点，在家用电子产品中应用广泛；
3）额定功率一般是1W，其阻值范围是4.7~100千欧。

4、合成碳膜电位器
1）合成碳膜电位器由石墨、石英粉、炭黑、有机胶黏剂等配成的一种悬浮液，涂在纤维板或胶纸版上制成；
2）具有阻值变化连续、阻值范围宽、成本低、但对温度和湿度的适应性差等特点；
3）常见的片状可调电位器、带开关电位器、精密电位器等都属于这类电位器；
4）额定功率一般是0.5~1W，阻值范围是4.7~100千欧。

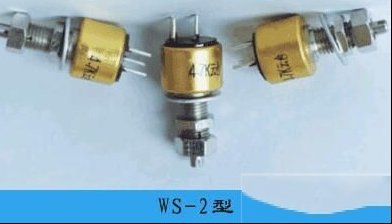

5、实心电位器
1）实心电位器用炭黑、石英粉、胶黏剂等材料混合加热压制构成电阻体，然后再压入塑料基体上经加热聚合而成；
2）具有可靠性高、体积小、阻值范围宽、耐磨性好，耐热性好、过负载能力强等特点；
3）噪声大、温度系数较大；
4）额定功率一般是0.5~1W，阻值范围是4.7~100千欧。

6、导电塑料电位器
1）导电塑料电位器就是将DAP（邻苯二甲酸二烯丙酯）电阻浆料覆盖在绝缘基体上，加热聚合成电阻膜；
2）具有平滑性好、耐磨性好、寿命长、可靠性极高、耐化学腐蚀等特点；
3）可用于宇宙装置，飞机雷达天线的伺服系统等；
4）额定功率一般是0.5W，阻值范围是1~100千欧。

7、单联电位器
1）单联电位器有自己独立的转轴，多用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器；
2）额定功率一般是1W，阻值范围是1~100千欧。

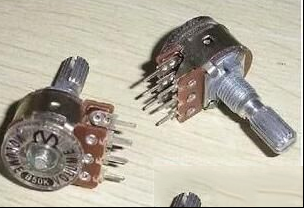

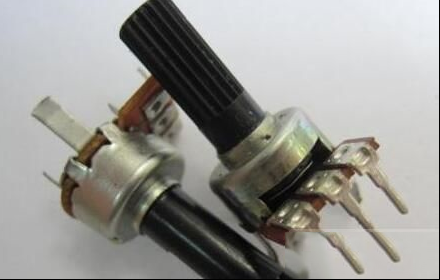

8、双联电位器
1）双联电位器是两个电位器装在同一个轴上，即同轴双联电位器。常用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器，采用双联电位器可以减少电子元器件，美化电子设备的外观；
2）额定功率一般是1W，阻值范围是1~100千欧。

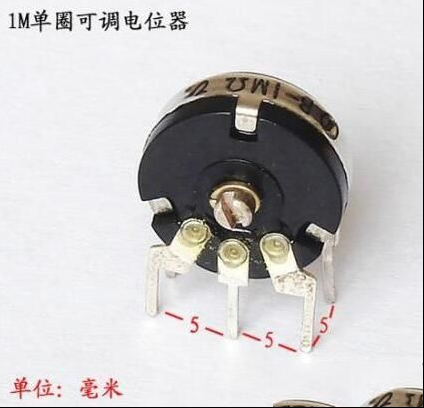

9、单圈电位器
1）单圈电位器就是只能旋转一圈的电器，普通的电位器和一些精密的电位器大都为单圈电位器；
2）额定功率一般是0.5W，阻值范围是1~100千欧。

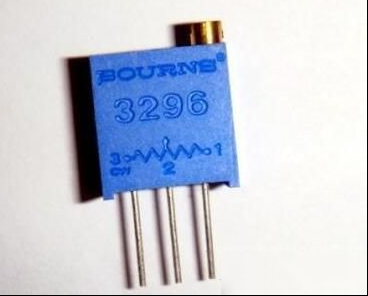

10、多圈电位器
1）多圈电位器分为两种：一种是电位器的动节点沿着螺旋形的绕组运动来调节电阻，另一种是通过涡轮、蜗杆来传动，电位器的接触刷装在轮上并在电阻体上做圆周运动；
2）额定功率一般是1/4W，阻值范围是1~100千欧。

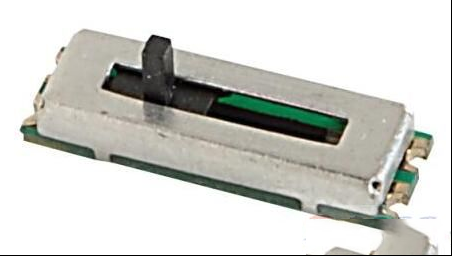

11、直滑式电位器
1）直滑式电位器采用直滑方式改变阻值的大小，一般用于音量调节；
2）通过推移拨杆改变阻值，即改变输出电压的大小，从而达到调节音量的作用。
3）额定功率一般是0.5W，阻值范围是4.7~47千欧。
