电容在电路中起什么作用

2023-5-23 14:26| 发布者: 开心| 查看: 70| 评论: 0

阅读字号:

摘要: 电容由两块金属电极之间夹一层绝缘电介质构成，电容决定式：C=εS/4πkd，定义式：C=Q/U，基特性是隔直通交。那么，电容在电路中起什么作用，电容的主要作用是什么，一起来看下。电容的作用电容的作用包括 ...

电容由两块金属电极之间夹一层绝缘电介质构成，电容决定式：C=εS/4πkd，定义式：C=Q/U，基特性是隔直通交。那么，电容在电路中起什么作用，电容的主要作用是什么，一起来看下。电容的作用
电容的作用包括滤波、耦合、谐振、旁路、定时、负载、积分、微分等，下面来看下电容是怎么起到这些作用的。
1、滤波
滤波电容即电解电容，正负极不能反接，既然是滤波电容，那么它滤掉的是什么波？

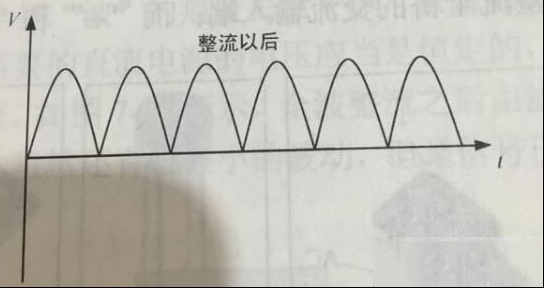

如上图，经过整流桥之后的波形如下：

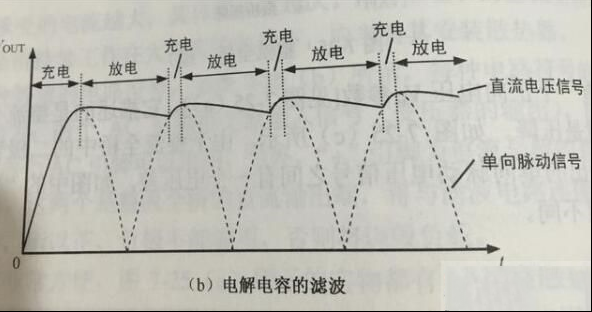

经过滤波电容之后的波形如下图，其作用是把类似sin波形的电压，稳定在一定值之内，电容的容量越大，波形越平滑，好似一个水桶，把水管里流动的水流先收集起来，然后通过水桶流出去，流出去的水流的流速会相对平缓，这便是所谓的滤波。如果觉得波形不够平滑，可以加一个稳压管进行稳压，出来的波形会更加平滑，滤波电容多应用在电路的电源部分。

2、旁路与耦合

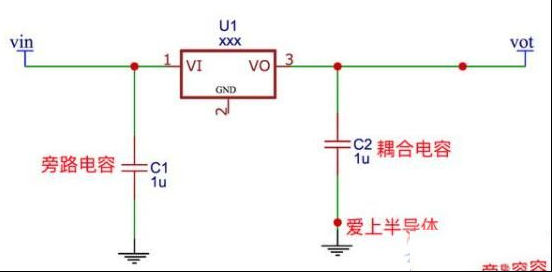

旁路电容和耦合电容的作用相同，都是滤除高频信号，不同之处在于二者所处在电路中的位置不一样，旁路电容所滤除输入信号的高频，而耦合电容滤除输出信号的高频。
滤波电容也进行了滤波，但对于高频信号，滤波电容无能为力，可以在电路中并联一个适当的旁路或耦合电容，让高频交流电通过该电容流向地，以确保后续电路无高频信号。
应根据实际的电路情况，来选择多适合的旁路电容，不能一概而论。

3、负载电容

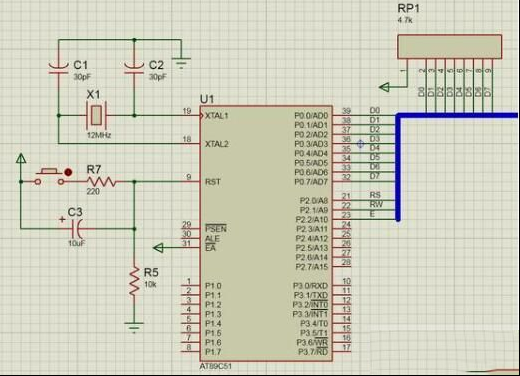

下图中与晶振X1所并联的电容C1和C2就是负载电容，通过更换负载电容的容值来调整晶振的频率，负载电容的容值很小，一般只有几十pf（1pF=10^-12F），常用容值主要有22pF、30pF、50pF、100pF。
