有关电力电容器的小知识，电力电容器由哪些结构组成，除了电容元件、浸渍剂，还有哪些基本结构，电工天下小编总结了电力电容器的基本结构的相关知识，一起来学习下。电容器的基本结构
电力电容器的结构组成，主要包括：电容元件、浸渍剂、紧固件、引线、外壳和套管。
电容的结构图，如下：

图1，补偿电容器结构图
额定电压在1kV以下的为低压电容器，1kV以上的为高压电容器，都做成三相、三角形连接线，内部元件并联，每个并联元件都有单独的熔丝；高压电容器一般都做成单相，内部元件并联。
外壳用密封钢板焊接而成，芯子由电容元件串并联组成，电容元件用铝箔作电极，用复合薄膜绝缘。电容器内衣绝缘油（矿物油或十二烷基苯等）作浸渍介质。
1、电容元件
用一定厚度和层数的固体介质与铝箔电极卷制而成。若干个电容元件并联和串联起来，组成电容器芯子。
在电压为10kV及以下的高压电容器内，每个电容元件上都串有一熔丝，作为电容器的内部短路保护。
当某个元件击穿时，其他完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，切除故障元件，从而使电容器能继续正常工作。

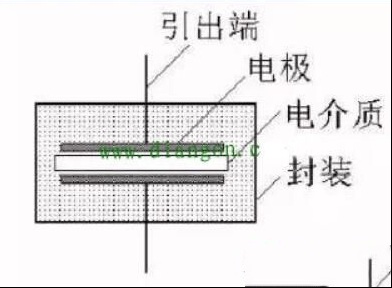

电容元件的结构，如下图：

图2 电容元件结构
2、浸渍剂
电容器芯子一般放于浸渍剂中，以提高电容元件的介质耐压强度，改善局部放电特性和散热条件。浸渍剂一般有矿物油、氯化联苯、SF6气体等。
3、外壳和套管
外壳一般采用薄钢板焊接而成，表面涂阻燃漆，壳盖上焊有出线套管，箱壁侧面焊有吊攀、接地螺栓等。
大容量集合式电容器的箱盖上，装有油枕或金属膨胀器及压力释放阀，箱壁侧面装有片状散热器、压力式温控装置等。接线端子从出线瓷套管中引出。

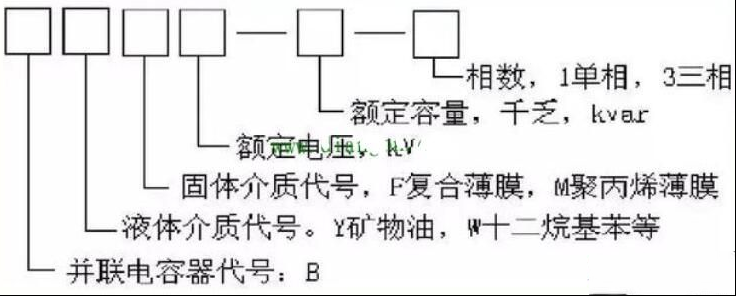

电容器的型号含义，如下图：

图3，电容器的型号含义
以上就是电力电容器的结构组成部分，欢迎您来到家电维修技术论坛学习，希望本文章对你有所帮助。
