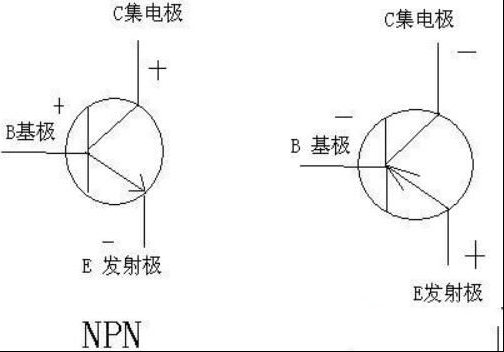

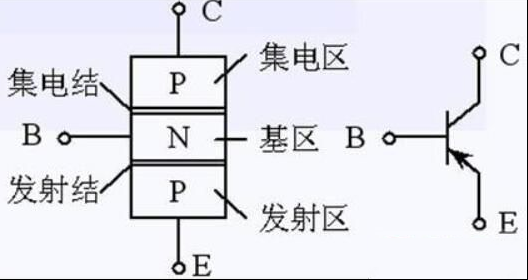

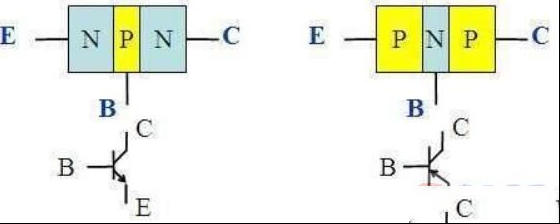

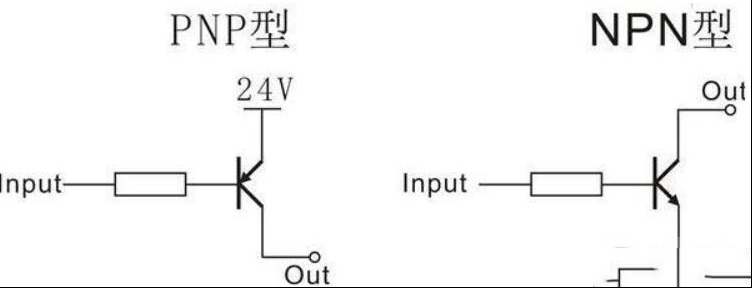

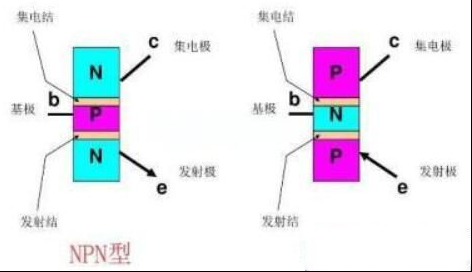

| npn与pnp的区别 1、npn是低电平有效，信号跟0V形成开关。在三菱plc中npn感应器对应是漏型输入。三根线，棕色接24V，蓝色接0V，黑色接信号。 2、pnp是高电平有效，信号跟24V形成开关。在三菱plc中pnp感应器对应源型输入。三根线，棕色接24V，蓝色接0V，黑色接信号。npn与pnp五大不同 1、定义不同 NPN型三极管由三个半导体组成，包括两个N型和一个P型半导体，中间是P型半导体，两侧是两个N型半导体。 NPN型三极管是电子电路中最重要的器件，主要功能是电流放大和开关功能。 PNP型三极管是由两个P型半导体之间夹着1个N型半导体构成的三极管，因此称为PNP型三极管。或者描述为电流从发射极E流出的三极管。  2、PN结元件方向不同 两个PN结的方向不同，PNP为公共阴极，即两个PN结的N结连接为基极。 NPN相反，NPN的两个P结分别是集电极和发射极。电路图标记为带有向内箭头的三极管。  3、结构不同 PNP型三极管是由两个P型半导体之间夹着N型半导体构成的晶体管，称为PNP型PNP型三极管。 NPN型三极管是由两个N型半导体以及夹在它们之间的P型半导体组成，称为NPN型三极管。  4、流方向 NPN使用B-E电流（IB）控制C-E电流（IC）。正常放大时，E极电位最低，C极电位通常最高，即VC > VB > VE。 PNP使用E-B电流（IB）来控制E-C电流（IC）。在正常放大期间，E极电位最高，而C极电位通常最低，即VC < VB < VE。  5、电压区别 NPN基极电压高，集电极与发射极短路。低压，集电极和发射极开路。那是行不通的。 PNP基极电压很高。集电极对发射极开放，即它不起作用。如果将基极施加到低电位，则集电极和发射极会短路。  （1）PNP管是发射极，从基极和集电极流出，而NPN管是基极和集电极，并从发射极流出。 （2）PNP管在放大区工作时的电压为Ue > Ub > Uc，NPN管在放大区工作时的电压Uc > Ub > Ue。 （3）PNP为共阴极，即以两个PN结的N结为基极，其余两个P结分别为集电极和发射极。电路图标记为向内晶体管。NPN相反。 （4）PNP管子：发射极电流 = 集电极电流 + 基极电流。 （5）NPN管子：集电极电流 = 发射极电流 + 基极电流。  |
