有关双色发光二极管的知识，介绍了双色发光二极管流水灯闪光器的电路图，以及这种发光二极管的工作原理，并附有双色发光二极管的充电电路，一个双色发光二极管应用于充电电路的实例，供大家学习参考。双色发光二极管流水灯闪光器

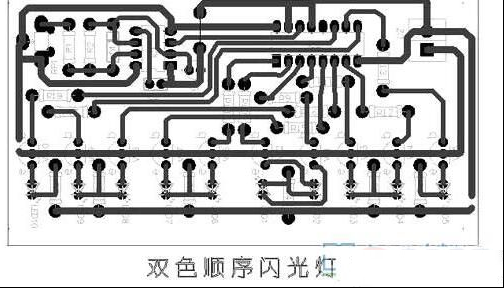

该闪光器采用双色发光二极管作为闪光器件，形成红、绿光依次交替流水闪光效果，可用作车饰、节日装饰等。
由NE555时钟脉冲发生电路、CD4017十进制计数器／分配器电路、三极管驱动电路以及双色发光二极管组成。
由555时基电路和外围元件构成一个时钟振荡器，由RP1、R1、R2和VD1、C1构成的充放电回路，导致IC1（555）的③脚不断输出方波脉冲供给IC2CD4017。IC2对输入的方波脉冲进行计数／分配，使其输出端Y0～Y9依次变为高电平。当Y0～Y4依次变为高电平时，三极管VT1～VT5依次导通，使得双色发光二极管中的红色（R）管芯点亮，形成红色流水灯序。
当IC2的Y5～Y9依次变为高电平时，三极管VT6一VT10依次导通，双色发光二极管中的绿色（G）管芯依次点亮，形成绿色光序。在时钟脉冲的不断作用下，两色光带不断交替流动，颇为美观。
其中，IC1采用NE555时基集成电路，IC2采用CD4017。VTl～VT10采用C1815三极管，β≥100即可。发光二极管最好是高亮发光二极管，当然普通的也可以。其它元件无特殊要求，可按图示数值选用。调节RP1可调节NE555时钟振荡频率，也就是控制发光二极管的流动速度。

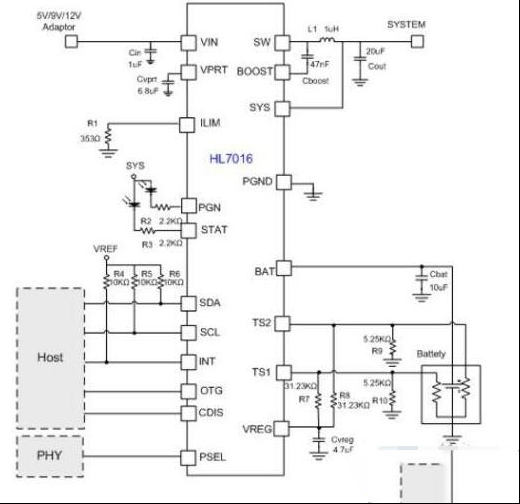

图：双色发光二极管的充电电路

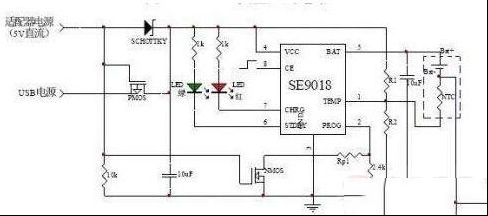

上图为一个双色发光二极管应用于充电电路的实例。
可知，当处于充电状态和充满电状态时分别会点亮双色二极管中的一个。发光二极管的结构图

有关发光二极管的结构图，包括黄金导线接合部分，LED芯片，反射帽，正极引角与负极引角，非常清晰直观的二极管结构图，一起来了解下。一例发光二极管（LED）的显示驱动电路

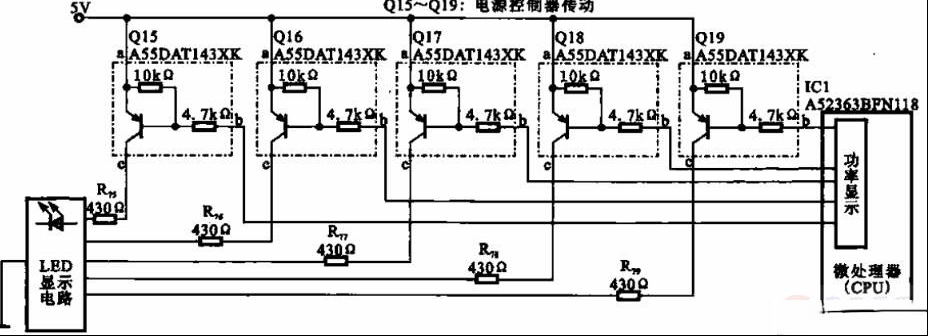

有关led发光二极管的知识，介绍了一例发光二极管（LED）的显示驱动电路，通过本显示驱动电路，可以了解下led发光二极管的工作原理，有需要的朋友参考下。一例发光二极管电压测量的电路图

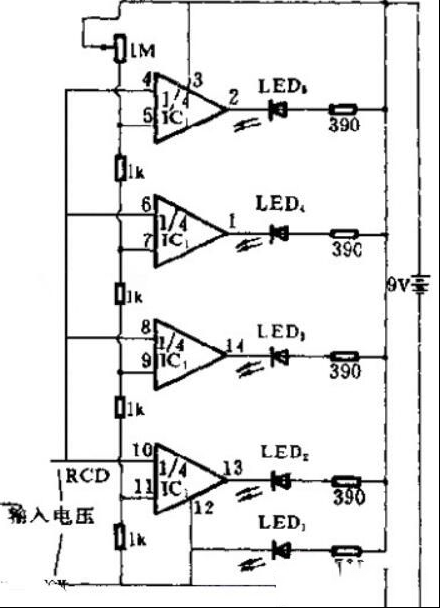

有关发光二极管的知识，介绍了发光二极管的电路构成，以及对这一个简单发光二极管进行电压测量的电路图，有需要的朋友参考下。发光二极管的发光原理，发光二极管的种类和符号

在很多电器中都有发光二极管，发光二极管可以直接能把电能转变为光能，是一种常用的半导体器件，这里介绍了发光二极管的工作原理，以及发光二极管的不同种类，以及在电路中符号等内容，有需要朋友参考下。
