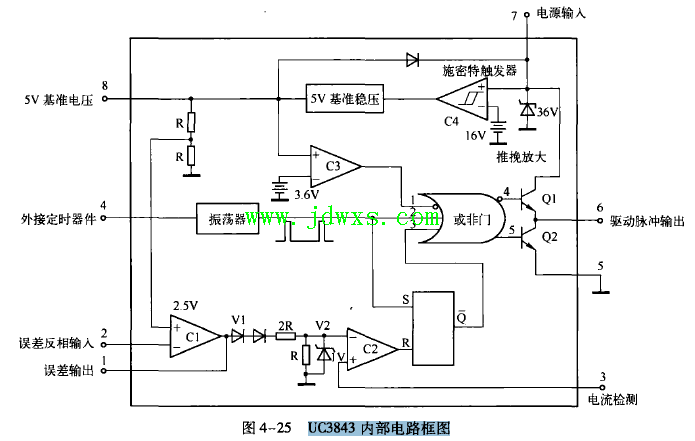

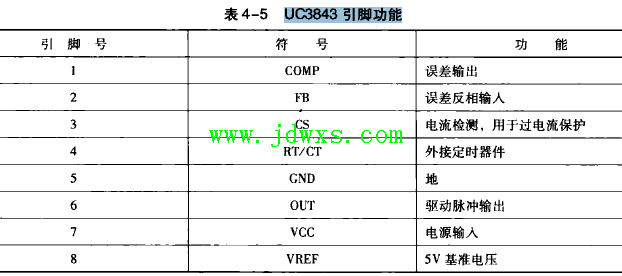

UC3843内部方框图和引脚功能,UC384X系列的不同点

2023-5-13 17:03| 发布者: 开心| 查看: 60| 评论: 0

阅读字号:

摘要: UC3843 是UC384 x 系列中的一种,是一种电流模式类开关电源控制电路。此类开关电源拉制电路采用了电压和电流两种负反馈控制信号进行稳压控制。电压控制信号,即通常所说的误差(电压)取样信号;电流控制信号是在开关管 ...
    UC3843 是UC384 x 系列中的一种,是一种电流模式类开关电源控制电路。此类开关电源拉制电路采用了电压和电流两种负反馈控制信号进行稳压控制。电压控制信号,即通常所说的误差(电压)取样信号;电流控制信号是在开关管源极(或发射极)接入取样电阻,对开关管源极(或发射极)的电流进行取样而得到的,开关管电流取样信号送入UC3843. 既参与稳压控制又具有过电流保护功能。因为电流取样是在开关管的每个开关周期内都要进行的,因此这种控制又称为逐周(期)控制。UC384 x 主要包括UC3842 、UC3843 、UC3844 、UC3845 等电路,它们的功能基本一致,不同点有三:①集成电路的启动电压(7 脚)和启动后的最低工作电压(即欠电压保护动作电压)不同;②输出驱动脉冲占空比不同:③允许工作环境温度不同。另外,集成电路型号末尾字母不同还表示封装形式不同,主要不同点见表4-6 0
从表4-6 可以看出,对于采用UC3843 的电源,当其损坏后,可考虑用易购的UC3842 进行代换,但由于UC3842 的启动电压不得低于16V. 因此,代换后应使UC3842 的启动电压达到16V 以上,否则,电源将不能启动。与UC384 x 系列类似的还有UC388 x 系列,其中. UC3882 与UC3842 、UC3883 与UC3843 、UC3884 与UC3844 、UC3885 与UC3845 相对应。主要区别是第6 脚驱动脉冲占空比最大值略有不同。另外,还有一些采用了KA384 x /KA388 x .此类芯片与UC384 x /UC388 x 的相应类型完全一致。
