MT7953 5W LED 恒流驱动芯片引脚功能和应用电路图

2023-5-13 17:00| 发布者: 开心| 查看: 53| 评论: 0

阅读字号:

摘要: MT7953 是美芯展科技有限公司开发的高精度原边反馈LED 恒流源驱动芯片，采用SOP-8 封装，内置PWM 控制器、1A/600V voo的MOSFET 管、参考电压形成（具有负温度系数特性）等电路，输出电流为300时，线性？调整率为3 ...

MT7953 是美芯展科技有限公司开发的高精度原边反馈LED 恒流源驱动芯片，采用SOP-8 封装，内置PWM 控制器、1A/600V voo的MOSFET 管、参考电压形成（具有负温度系数特性）等电路，输出电流为300时，线性？调整率为3% ，

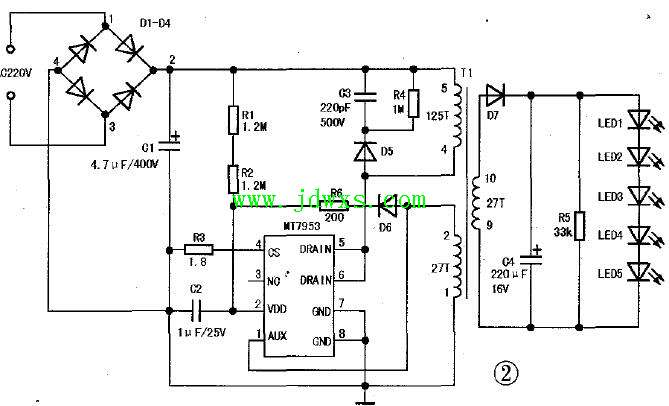

并具有LFD 灯开路、短路、自恢复等保护功能，其内部电路如图1 所示，引脚功能与实测数据见表1 。采用MT7953 的SW LED 驱动电路如图2 所示，输出采用5 只lW 的LED 白光高亮度发光二极管，该电路的主要参数如下：输入交流电压为AC85V～264V，输入电流为0.15mA ，功率因数为0.40 ，工作效率典型值为82%。空载时，Ac2;wv 电压的总工作电流为0.3mA-D.6mA，空载输出的直流电压为15V
