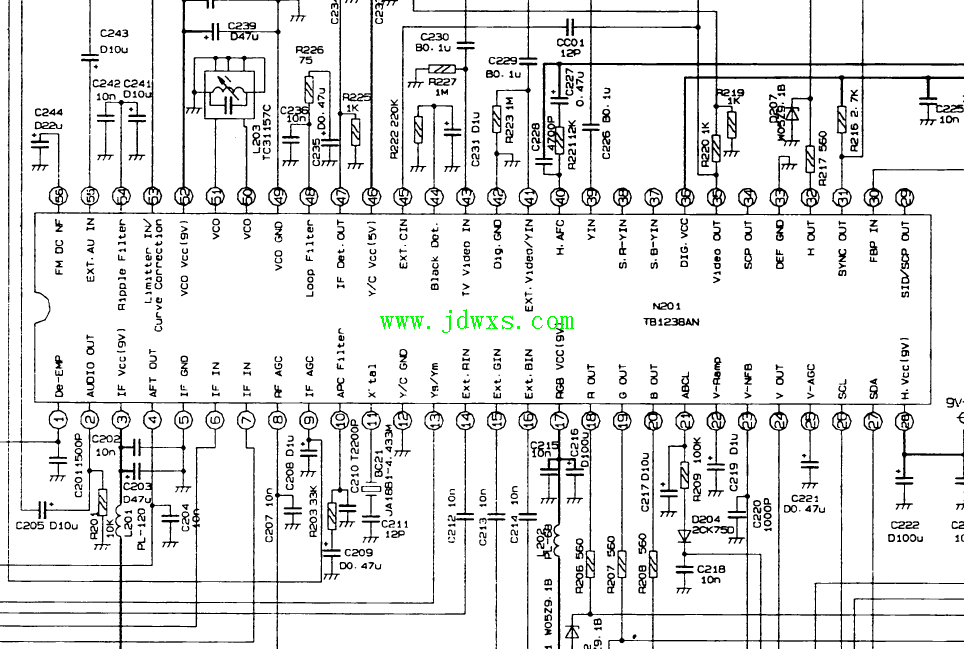

| tb1238引脚功能定义: TB1238AN：IIC总线控制的电视小信号处理IC TB1238AN彩电小信号处理器，由双CMOS集成电路制成，用以完成中频、视频、扫描小信号处理。可方便地把PAL/NTSC制的图像中频PIF、伴音中频SIF解调和解码后形成三基色视频信号R、G、B以及音频信号。若外部增加SECAM处理器，可适用于全制式彩电体系。 在TB1238AN中有模拟R、G、B输入端口，可方便与画中画系统、图文电视系统相连，内部还设有视、音频开关，在芯片内可完成信号的切换工作。 TB1238AN引脚功能 在TCL**型机上测定 序号 符号 功能 序号 符号 功能 1 DE-EMP 接去加重滤波器 29 SID/CW OUT ID 信号I/O和Fsw信号输出 2 AU-OUT 音频信号输出 30 FBP IN 回扫脉冲输入 3 IF-VCC PIF 模块电源+9V 31 SYNC OUT 复合同步信号输出 4 AFT-OUT 自动频率调和自调节输出 32 H-OUT 行信号输出 5 IF-GND PIF 模块地端 33 DEF-GND 偏转系统接地端 6 IF-IN 中频信号差分输入 34 SCP-OUT 沙堡脉冲输出 7 IF-IN 中频信号差分输入 35 VID-SW 视频开关输出脚 8 RF-AGC RF-AGC 信号输出 36 DIG-VPP 数字单元供电端+5V 9 IF-AGC 接PIF第二AGC滤波器 37 SECAM B-Y IN SECAM B-Y 输入 10 APC-Fi1 接色度解调APC滤波器 38 SECAM R-Y IN SECAM B-Y 输入 11 X`TAL 接4.43MHZ晶体 39 Y IN 亮度信号输入 12 Y/C-GND Y/C 系统地端 40 H.AFC 接行AFC滤波器 13 YSYM YS/YM 选择信号输入 41 EXT/ V/YIN 外部V/Y信号输入 14 EXT-RIN OSD-R 信号输入 42 DIG-GND 数字单元接地端 15 EXT-GIN OSD-G 信号输入 43 TV-IN TV 复合视频信号输入 16 EXT-BIN OSD-B 信号输入 44 BLACK-DET 接黑电平延伸滤波器 17 RGB-VCC RGB 电源+9V 45 EXT-C IN 外部色度信号输入 18 R-OUT 基色R信号输出 46 Y/C VCC Y 信号和C信号供电端 19 G-OUT 基色G信号输出 47 IF DET-OUT 中频检波信号输出 20 B-OUT 基色B信号输出 48 LOOP-FIL 接环路滤波器 21 ABCL 外部单色和亮度控制 49 VCO-GND 22 V-RAMP 接场斜升波滤波器 50 VCO 接ACO槽路 23 V-NFB 场负反馈信号输入 51 VCO 接VCO槽路 24 V-OUT 场驱动信号输出 52 VCO-VCC IF VCO 和SIF块电源 25 V-AGC 接场AGC滤波器 53 LIM-IN/H-DORR SIF 信号输入和行曲线校正输入 26 SCL I2C 总线时钟线 54 RIP-FIL 接纹波滤波器 27 SDA I2C 总线数据线 55 EXT.AU-IN 外部音频输入 28 H-VCC 偏转电路供电端+9V 56 FM DC NF 接FM直流负反馈  12 / 2 页下一页 |
