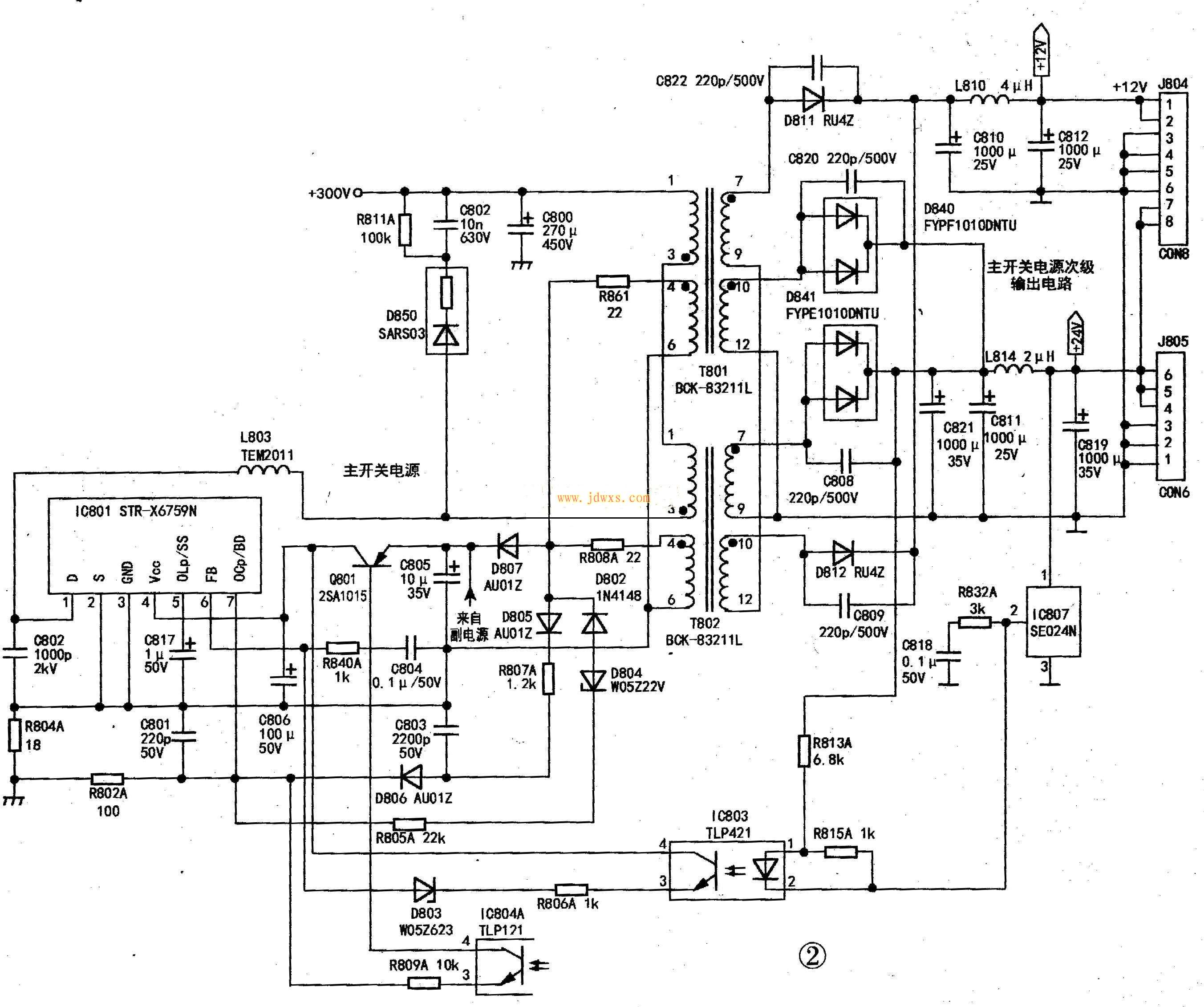

STR－X6759N开关电源厚膜电路 STR－X6759N是三肯公司推出的开关电源专用厚膜电路，内含振荡器、误差放大电路、稳压控制电路、驱动电路、大功率MOSFET开关管等，采用7脚立式封装。在长虹GP02等型液晶彩电电源板中，采用STR－X6759N作为主开关电源电路，如图2所示，．其引脚功能和实测电压见表2。 二次开机后，主板MCU输出高电平，Q804饱和导通，光电祸合器IC804一内的发光二极管发光增强，引起光敏三极管等效电阻变小，Q801导通，22V启动电压经Q801集电极送到IC801④脚。IC801④脚得到启动电压后，对C806充电，使IC801的④脚电压开始上升，当④脚电压上升到18.2V时，厚膜块IC801内部振荡电路开始工作并输出开关脉冲，开关管导通，主电源进入正常工作状态。  |
