NCS1002芯片功能介绍和引脚功能

2023-5-13 17:00| 发布者: 开心| 查看: 254| 评论: 0

阅读字号:

摘要: NCS1002-D是一个集成的开关模式的电源（SMPS）,应用于双控制回路的恒定电压（CV）和恒定电流（CC）的调节。它的内部集成了一个2.5V的基准和2个高精密度的运放。特点：低输入偏置电压:0.5 mV共模输入（运算放大器在线 ...

、工作原理是

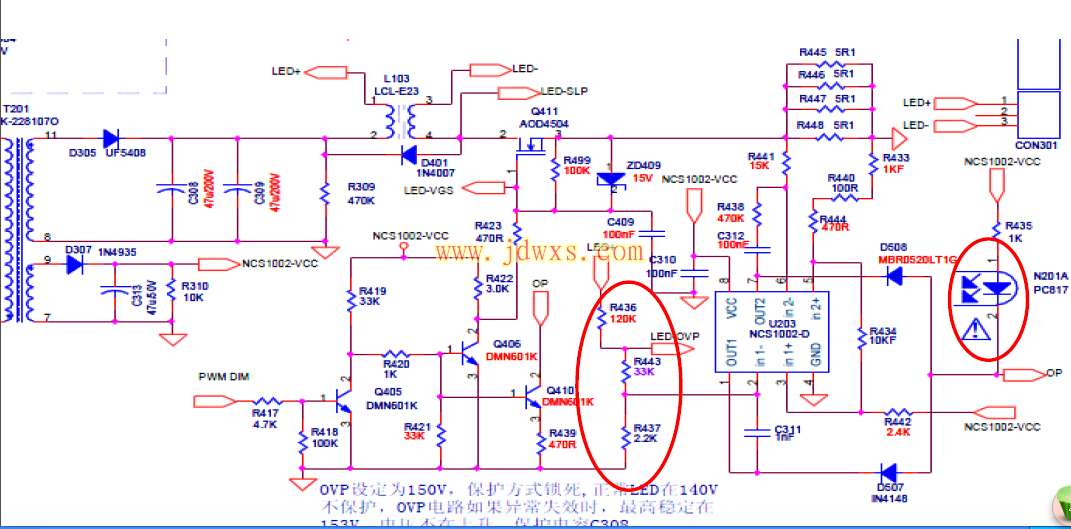

工作原理是：当LED+上升过压时在R436上压降增大，经R443、R437分压后使U203的2脚反向输入端电压上升，由于3脚是个2.5V的基准电压，那么1脚输出端电压降低会使D507正向导通，流过光耦N201电流增强，U202的FB脚反馈电压增高，使IC控制占空比时间，输出电压保持在稳定的阀值内。当下降的电压小于反馈阈值时，缩短占空比时间，对输出电压进行调节。

123 / 3 页下一页
