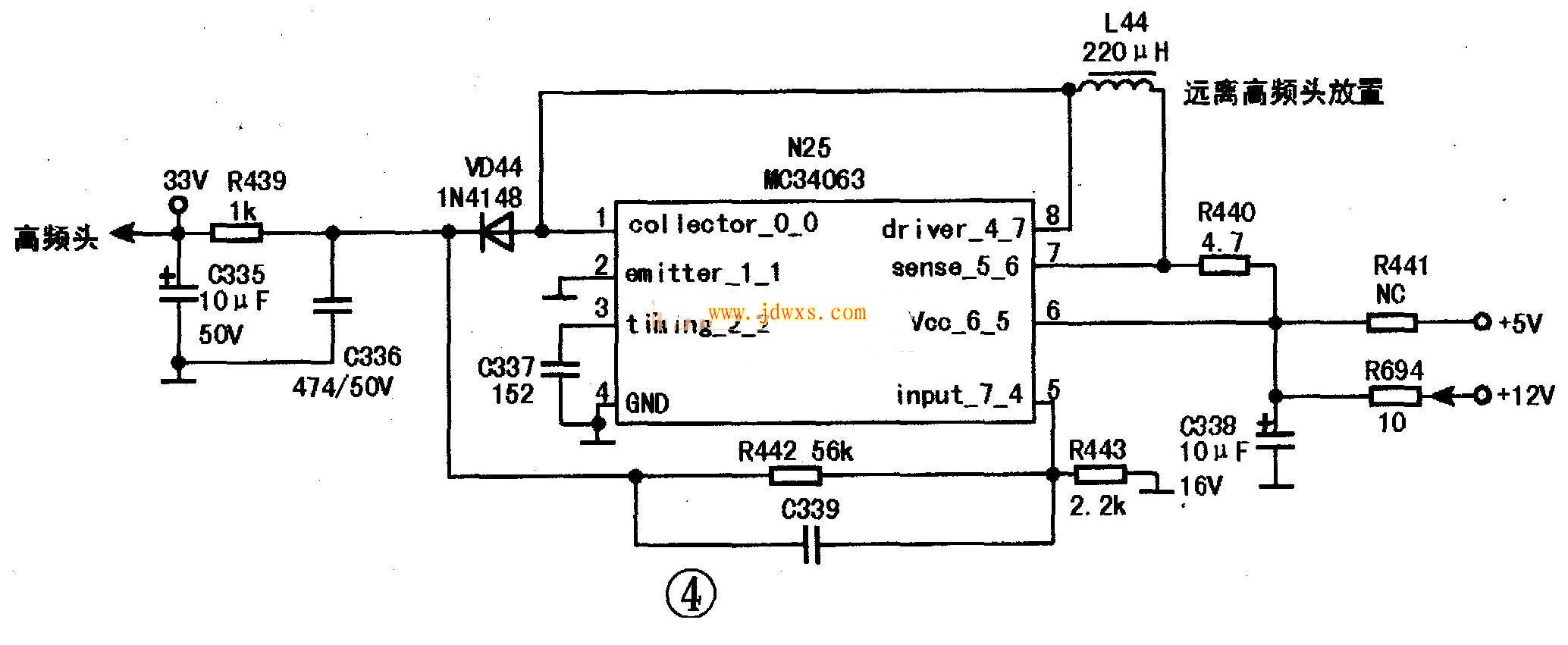

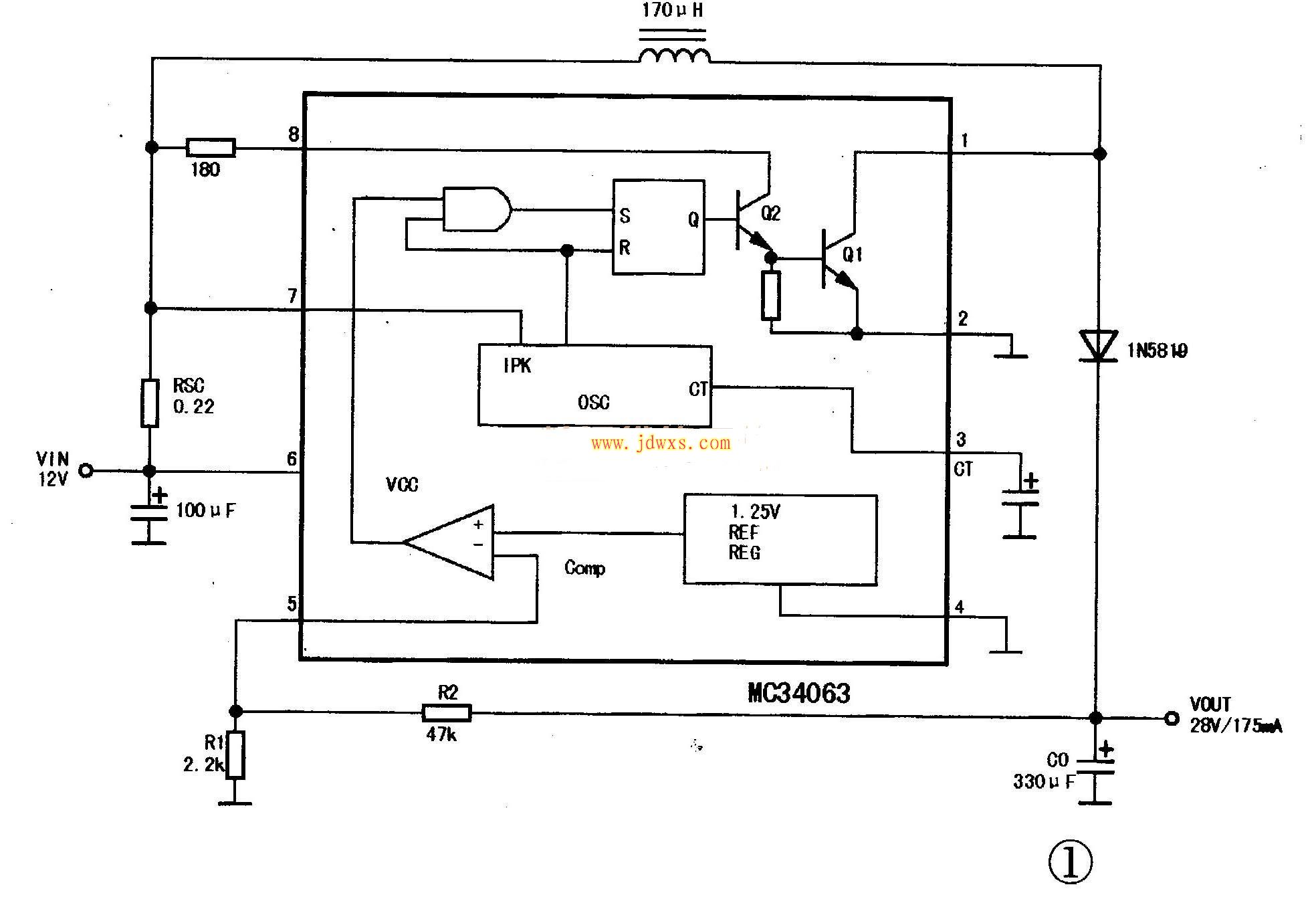

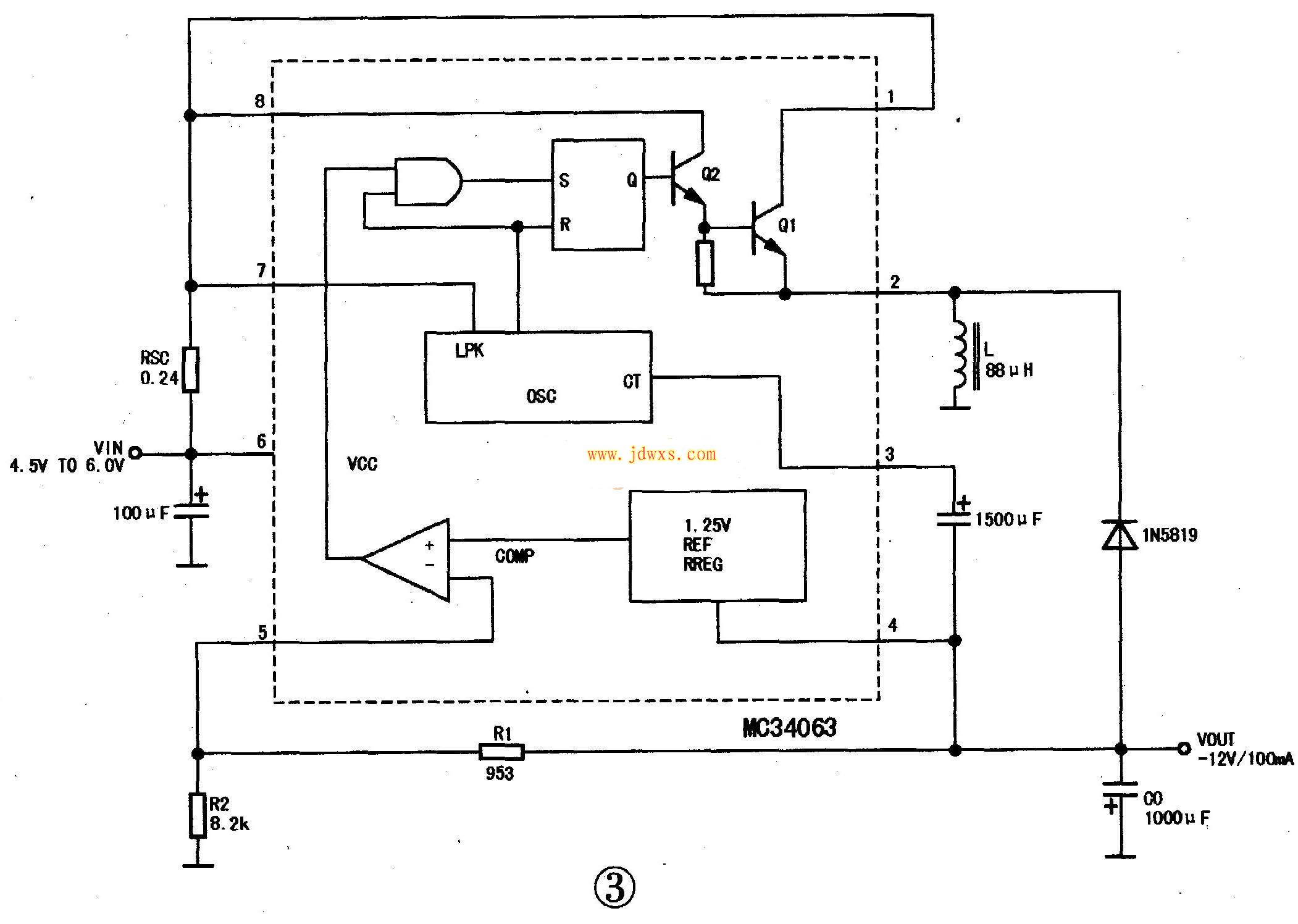

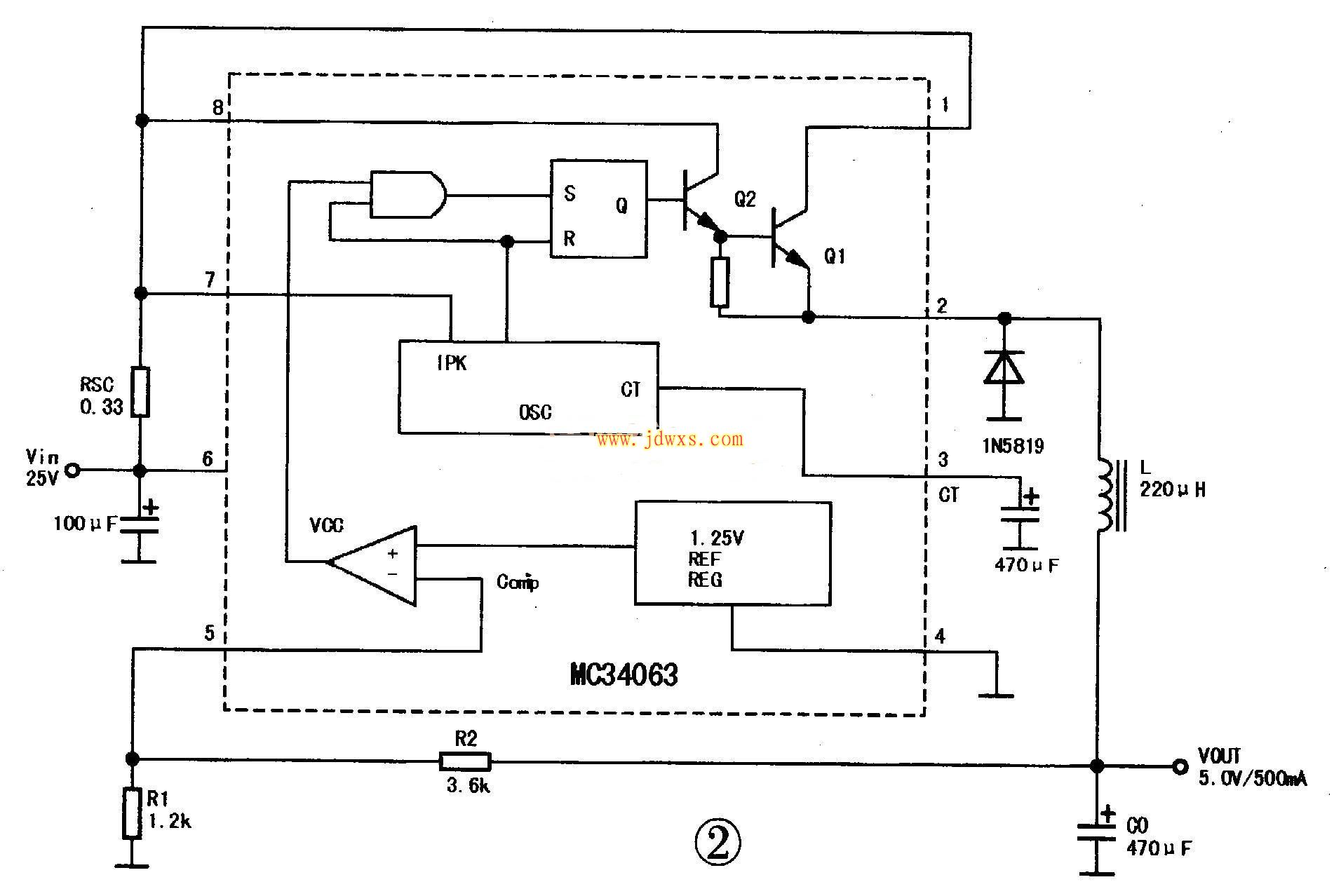

| 液晶常用集成块MC34063 DC-DC转换器引脚功能和应用电路图 MC34063 DC-DC转换器 MC34063常简称为34063，内置DC-DC变换器所需的单片控制电路， 由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器、R-S触发器和大电流输出开关电路等组成，其基准电压VREF=1.25V。由它构成的DC-DC变换器仅用少量的外部元器件，主要应用于以微处理器（MPU）或单片机（MCU）为基础的系统控制电路，或液晶彩电的主板电路中，其引脚功能见表1。  该IC具有以下特点：能在3.0V～40V的输入电压下工作；带有短路电流限制功能；低静态工作电流；输出开关电流可达1.5A;输出电压可调；工作频率为100Hz～100kHz；可构成升、降压或反相电源变换器。 该IC的⑤脚为反馈端，当输出电压升高时，⑤脚分得的电压相应升高，高于1.25V后，内部比较器翻转为低电平，触发器输出低电平，开关管提前截止，电感的储能减小，输出电压降低；当输出电压降低时，稳压控制过程与上述相反。峰值电流Ipk感应端⑦脚，通过检测连接在Vcc和⑦脚之间电阻上的压降来完成电流限制功能。当⑦脚检测到电阻上的电压降超过300mV时，电流限制电路开始工作，这时通过③脚对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果使得输出开关管的关闭时间延长，达到限定输出电流的目的。 由该IC组成的典型升压电路如图1所示，输入电压Vin=12V，输出电压Vout =（1 ＋R2/R1） ×1.25 =（1＋47/2.2） ×1.25=27.95V，最大输出电流Iout =0.3/Rsc =0.3/0.22 =1.36A。   由该IC，组成的典型降压电路如图2所示，输入电压Vin=25V，输出电压Vout =（1 ＋R2/R1） ×1.25 =（1＋3.6/1.2）×1.25=5V，最大输出电流Iout =0.3/Rsc =0.3/0.33＝0.9A。  由该IC组成的反相电路如图3所示，输入电压Vin=4.5V～6V，输出电压Vout =－（1 ＋R2/R1）×1.25＝－（1＋8.2/0.953）×1.25＝－12V，最大输出电流Iout=0.3/Rsc=0.3/0.24=1.25A（最大限定电流）。  在海信MST6i78机芯液晶彩电中，其高频调谐器供电电路采用了MC34063，如图4所示，R442、R443为分压反馈电阻，通过调整分压可控制输出电压，使之稳定输出33V。R440为限流电阻。当负载电流过大时，限流电阻上的电压降增大，从而降低输出电压，以保护后级电路。  在此电路中，如果二极管V44击穿，输出电压会降为12V，这时会出现高频段漏台故障。 |
