单片TDA8376各引脚功能及电压参数

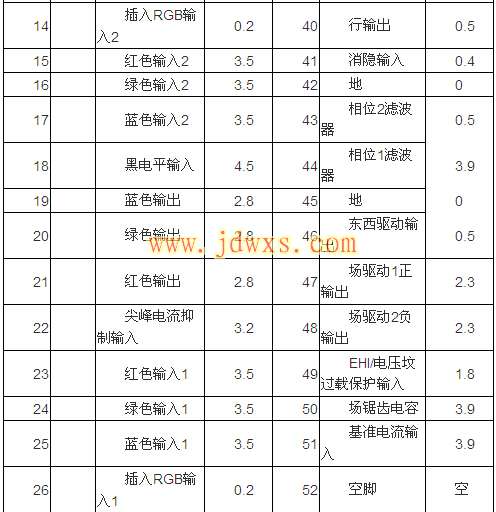

序号符号功能直流电压（V）序号功能直流电压（V） 1 　数字电源去耦 2 27 Y输入 4.6 2 　黑电平峰值保持电容 7.8 28 Y输出 2.7 3 　 IIC总线串行时钟输入 3.1 29 B-Y输出 1.7 4 　 IIC总线串行数据输入 2.8 30 R-Y输出 1.7 5 　空脚 6.6 31 B-Y输入 3.9 6 　色度输入 3.7 32 B-Y输入 3.9 7 　外部CVBS/Y输入 3.7 33 3.58MHZ晶振 2.6 8 　 8V 7.8 34 4.43MHZ晶振 2.6 9 　内部CVBS输入 3.7 35 环路滤波相位检波 4.8 10 　地 0 36 SECAM基准输入 1.5 11 　画中画输出 3.7 37 行振荡供电8V 7.8 12 　空脚 3.7 38 CVBS/图文输出 2.9 13 　外部CVBS输入 3.4 39 沙堡脉冲输出 0.6 14 　插入RGB输入2 0.2 40 行输出 0.5 15 　红色输入2 3.5 41 消隐输入 0.4 16 　绿色输入2 3.5 42 地 0 17 　蓝色输入2 3.5 43 相位2滤波器 0.5 18 　黑电平输入 4.5 44 相位1滤波器 3.9 19 　蓝色输出 2.8 45 地 0 20 　绿色输出 2.8 46 东西驱动输出 0.5 21 　红色输出 2.8 47 场驱动1正输出 2.3 22 　尖峰电流抑制输入 3.2 48 场驱动2负输出 2.3 23 　红色输入1 3.5 49 EHI/电压坟过载保护输入 1.8 24 　绿色输入1 3.5 50 场锯齿电容 3.9 25 　蓝色输入1 3.5 51 基准电流输入 3.9 26 　插入RGB输入1 0.2 52 空脚空
