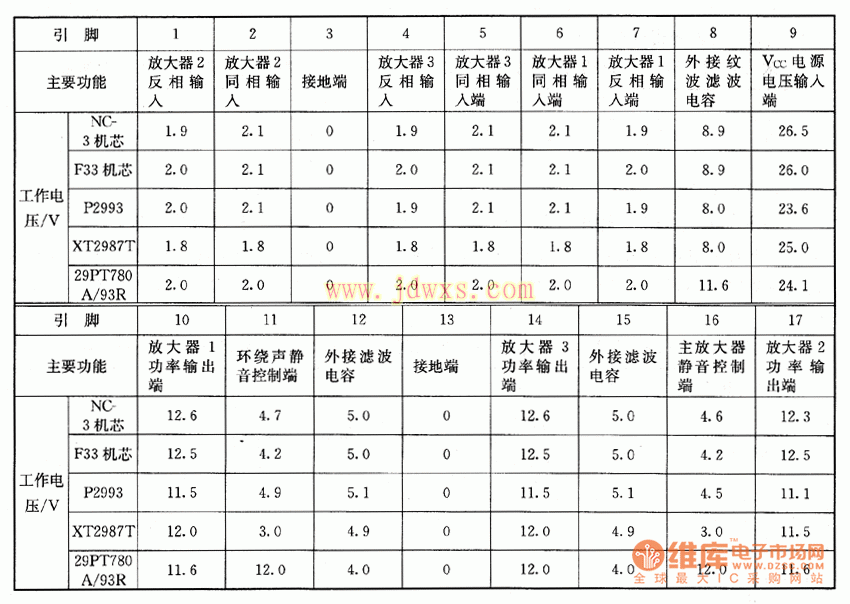

| TA8218AH引脚功能及参考电压： 1脚：1.9V——反向输入端 2脚：2.1V——R路音频信号输入端 3脚：0V——地 4脚：1.9V——反向输入端 5脚：2.1V——重低音音频信号输入端 6脚：2.1V——L路音频信号输入 7脚：1.9V——反向输入端 8脚：8.9V——滤波 9脚：26V——电源 10脚：13V——L路音频信号输出 11脚：4.7V——静音 12脚：4.5V——空 13脚：0V——地 14脚：13V——重低音信号输出 15脚：5.0V——空 16脚：4.6V——静音 17脚：13V——R路音频信号输出  TA8218AH是3×6W三声道音频功率放大器，为17脚单列直插式塑料封装并带有金属散热底板，广泛用于各种大屏幕彩电中，其在长虹NC-3机芯、东芝F33机芯、康佳P2993型镜面彩电、厦华XT-29877型（华夏一号机芯）以及飞利浦29PT780A／93R型大屏幕彩电上的正常工作电压典型检测数据如表所列，用MF14型三用表测得（DC挡）。 表 TA8218AH在长虹NC-3机芯、东芝F33机芯、康佳P2993型、厦华XT-29877型、飞利浦29PT780A／93R型大屏幕彩电上的检测数据  |
