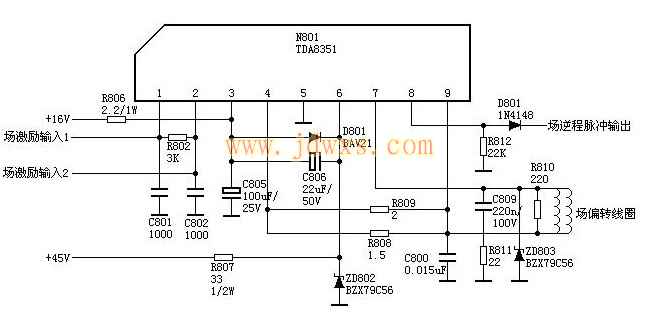

| 该电路摘自金星D2933F D tda8351应用电路图纸 该电路摘自金星D2933F 1脚：2.4V——正相输入端 2脚：2.4V——反相输入端 3脚：16V——电源1 4脚：8V——输出端（下） 5脚：0V——地 6脚：45V——电源2 7脚：8V——输出端（上） 8脚：0.2V——场基准电流 9脚：8V——反馈输入  12345 / 5 页 |
