电源集成块STR-W6756引脚功能及在路电压

2023-5-13 07:52| 发布者: 开心| 查看: 78| 评论: 0

阅读字号:

摘要: STR-W6756引脚功能及在路电压： 1 场效应管漏级 270V 5 过负载端子 0.2V 2－3 场效应管源级 0V 6 定电压控制输入 1.2V 4 启动dianyuan电源 18V 7 过流反馈端子 0.8V 2. STR-W6756特性： ① 在待机状态下，当 ...

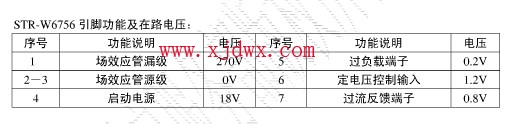

STR-W6756引脚功能及在路电压： 1 场效应管漏级 270V 5 过负载端子 0.2V 2－3 场效应管源级 0V 6 定电压控制输入 1.2V 4 启动dianyuan电源 18V 7 过流反馈端子 0.8V

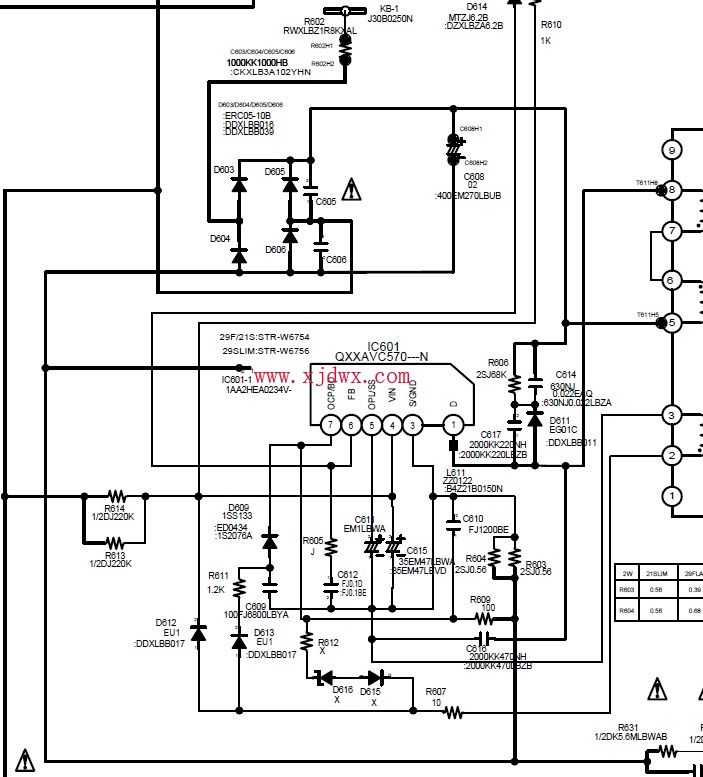

2. STR-W6756特性： ① 在待机状态下，当输出电压下降时dianyuan电源以间隙振荡方式工作，实现了高效率的待机工作，降低待机功耗。 ②在原来准共振工作方式的基础上增加了Bottom-Shik功能，改善了中小负载时dianyuan电源的效率。 ③dianyuan电源启动时，dianyuan电源以Soft-Start方式启动。 ④内藏Step-Driver功能以减小开关噪声。 ⑤保证MOSFETF的血崩耐量。 ⑥内藏过电压保护电路，过电流保护电路，过负载保护电路，最大ON时间限制电路。 3. dianyuan电源电路工作原理： a) 启动电路及振荡输出： 220V交流电压整流滤波后，经开关变压器初级绕组从IC601①脚进入内部场效应管的漏极，另经低通滤波后的220V经R604 C611降压滤波，送到IC601的④脚Vcc端子，当此电压达到18V时，启动电路工作，振荡器开始振荡，经驱动电路送至场效应管的控制栅极，MOS管开始导通，开关变压器绕组上有电流流过，整个开关dianyuan电源开始工作。MOS管导通时，脉冲开关变压器T601的各级处于储能状态。当电压上升到一定幅度，MOS管源极电流产生的压降会使IC601内部的比较器翻转，

从而使振荡器停振，MOS管关断。此时脉冲开关变压器T601的次级各绕组通过各自的续流二级管和滤波电容释放能量，给后级各负载提供电压。MOS管关断后，源级对地电阻上的压降为零，此时控制比较器再次翻转，振荡器开始振荡，MOS管再次导通，如此循环往复，振荡得以维持，开关dianyuan电源就可以持续不断的工作。 b) 稳压过程：当输入的交流电压升高或负载变轻时，开关变压器的次级电压将升高，此电压经R630 送到IC602误差放大器与基准电压进行误差比较和放大，IC602②脚输出电压使得IC603内部的发光二极管负端比正常时低，同时，12V输出经D628 R629送到IC603内部二级管的正端，此电压比正常时要高，如此，使IC603内部发光二极管的导通程度加深，发光亮度增强，经光电耦合，使IC603内部的光敏三极管电流增大，此加大的电流直接反馈到IC601的⑥脚，通过内部电路，使MOS管提前进入关断状态，使开关dianyuan电源MOS管的占空比减小，从而使输出电压降低，已达到稳压的作用。当输入的交流电压降低或负载变重时，其控制过程与上述工作过程相反，从而使输出电压稳定于一定范围内。 c) 待机电路的工作原理: 当CPU待机控制脚输出低电平时，Q602截止，其集电极为高电平，使Q603截止，从而不影响IC603内部发光二极管两端的电压，以IC601为核心的开关稳压dianyuan电源电路处于正常的工作状态，保障了机器的正常工作。当CPU待机控制脚输出高电平时，Q602导通，集电极为低电平，一方面，它使IC603内部二极管的负端接近于地电位，而此时二极管正端电压不变，流过IC603内部二极管的电流较大，经光电耦合通过IC601内部电路使振荡器进入间歇振荡状态，实现待机控制过程。另一方面，Q602导通使Q603导通，此时的＋B电压一路给Q603内部二极管的正端供电，另一路给IC604提供电压，经IC604的5V稳压，送给数字板CPU供电，保障数字板CPU能够正常工作。 4．保护电路的工作原理： a．过压保护：当输入的市电电压过高时，会使IC601的④脚电压升高，当该脚电压达到上限值时，IC601内部过压保护电路启动，振荡器迅速停止振荡，MOS管被关断，开关dianyuan电源停止工作，从而实现过压保护。 b．过流保护：当因某种原因出现过流时，将使输出电压下降较大，会使IC603光敏三极管内的电流下降很多，此较小的电流，会使IC601⑦脚的电压升高，通过内部电路使振荡器迅速停止振荡，MOS管被关断，开关dianyuan电源停止工作，从而实现过流保护。 c．过热保护：当IC601内部基板超过150度并持续80us以上时，内部的过热保护电路启动，振荡器停止振荡，MOS管关断，开关dianyuan电源停止工作，从而实现过热保护。最后总结：综上所述，6P18的开关dianyuan电源设计简洁，效率高，易维修。检修，本文由家电维修杂志论坛http://www.jdwx.cn/收集资料重点是dianyuan电源启动和稳压电路。当主电压升高或降低较大时（非负载原因），应是因MOS管的导通比异常造成。从而检修，本文由家电维修杂志论坛http://www.jdwx.cn/收集资料重点是稳压电路。包括IC602,IC603,IC601局部及外围元器件。其中IC603的初次极应是检修，本文由家电维修杂志论坛http://www.jdwx.cn/收集资料的关键点。当dianyuan电源启动困难或不启动时，检修，本文由家电维修杂志论坛http://www.jdwx.cn/收集资料重点是IC601及④脚外围电路，启动的瞬间是由交流220V降压后提供，dianyuan电源启动后，则④脚供电是由T601的②脚经D605整流 C611滤波后提供http://www.jdwx.cn/article-64153-1.html
