电源集成块STR5412厚膜引脚功能的连接方式分
（1）串联型开关稳压dianyuan电源
开关晶体管串联在输入电压与输出负载之间。正常工作时：开关脉冲信号经推动级放大整形，驱动开关晶体管，使开关晶体管周期性导通、截止；这样，输入不稳定的直流电压Ui通过开关晶体管后输出的周期性脉冲信号与占空比有关。
Uo＝UiTc/T。
其中，TC是晶体管导通时间，T是开关信号周期。
由于输入的交流电压或负载变化时，会引起输出电压变化，因此，通过取样电路取出其变化量与基准电压比较，其误差电压通过比较放大器放大，控制推动级的输出脉冲宽度（即占空比）达到稳定直流输出电压的目的。
（2）并联型开关稳压dianyuan电源
并联型开关稳压dianyuan电源的原理如图3所示。图中，开关晶体管与输入电压及输出负载是并联的。　
（3）脉冲变压器耦合型开关稳压dianyuan电源

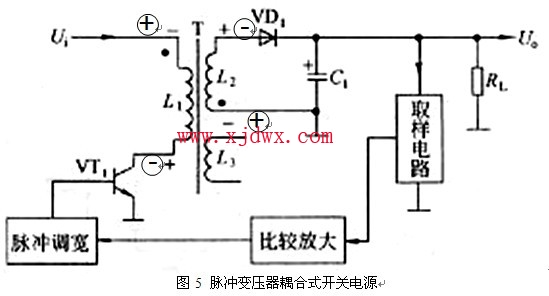

脉冲变压器耦合型开关稳压dianyuan电源的原理如图4所示。开关晶体管与脉冲变压器初级串联后并接在输入端，开关晶体管在开关信号控制下，周期性导通截止，使初级未稳压的直流dianyuan电源变换成行频矩形脉冲，由脉冲变压器耦合到次级，再经整流滤波后获得直流输出电压。同样，通过取样与基准电压比较，将其误差电压由比较放大器放大后去控制开关脉冲的占空比，达到稳定输出电压的目的。而脉冲变压器耦合式开关dianyuan电源的结构如图5所示。
图4 脉冲变压器耦合型开关稳压dianyuan电源

图中，T为脉冲变压器，L1为储能电感，也为初级线圈，L2是次级线圈，L3是正反馈线圈，VT1是开关管，VD1是脉冲整流二极管，C1是滤波电容，R2是稳压电路的负载电阻。
脉冲变压器耦合式开关dianyuan电源工作原理：当VT1管基极上的开关脉冲为高电平时，VT1管导通，输入电压Ui产生的电流通过L1和VT1形成回路，将电能以磁能的形式储存在L1中。由于此时VT1管集电极为低电平，所以VD1正极为低电平，VD1截止，此期间由电容C1中所储存的电能为负载提供电能。当VT1管基极上的开关脉冲为低电平时，VT1管截止，L1产生反向电动势，其极性为上负下正，此脉冲电压由变压器耦合到次级线圈L2，其极性为上正下负，使VD1管导通，电动势产生的电流流过VD1，对C1充电。此期间完成将L1中的磁能转换成C1中的电能。改变VT1管基极脉冲的特性，可以改变稳压电路输出电压的大小。
脉冲变压器耦合式开关dianyuan电源特点：由于采用脉冲耦合变压器，使交流电网端与稳压电路的负载电路之间隔离，脉冲变压器次级线圈回路为冷底板，为调试和维修提供方便。脉冲变压器初级部分为热底板（底板带电）；电路的脉冲变压器若设有多个不同匝数的次级线圈时，可获得不同等级的直流输出电压。彩色电视机中正是需要这种多种直流电压；对开关管的反向耐压要求比较高。3.2.2按开关dianyuan电源激励方式分
（1）他激控制式
需附加一个振荡器来产生开关脉冲。开关脉冲作用于开关管，使dianyuan电源电路有输出。待电视机正常工作后，由行频脉冲作为开关脉冲，振荡器就可以停振。
（2）自激控制式
利用开关管、脉冲变压器等构成正反馈环路形成自激振荡，使开关稳压dianyuan电源有电压输出。电视机正常工作时，自激振荡受行频 12 / 2 页
