小信号解码集成块LA76810A LA76818A引脚功能和应用电路图纸: LA76810A引脚功能 LA76818A引脚功能引脚功能工作电压/V 对地电阻（R×1KΩ）正测/Ω 反测/Ω1 音频输出 2.0 3.9K 3 ...; 2023-5-13 07:51

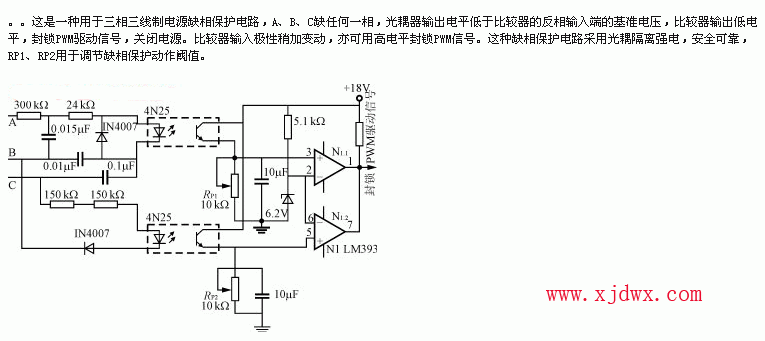

三相三线制的缺相保护电路应用电路图纸: 三相三线制的缺相保护电路; 2023-5-13 07:49

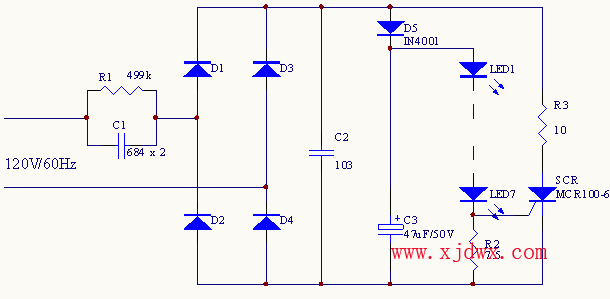

电容降压驱动LED电路应用电路图纸: 电路中﹐可控硅SCR及R3组成保护电路﹐当流过LED的电流大于设定值时﹐SCR导通一定的角度﹐从而对电路电流进行分流﹐使LED工作于恒流状态﹐从而避免LED因瞬间高压而损坏。 ...; 2023-5-13 07:49

伴音功放★集成块TDA2616引脚功能及参考电压: TDA2616引脚功能及参考电压：1脚：10V——信号输入12脚：5V——静噪（低电平静噪）3脚：10V——1/2基准电压4脚：10V——信号输出15脚：0V——地6脚：10V——信号输出27脚：20V——dianyuan电源8脚：10V——负向输入 ...; 2023-5-13 07:49

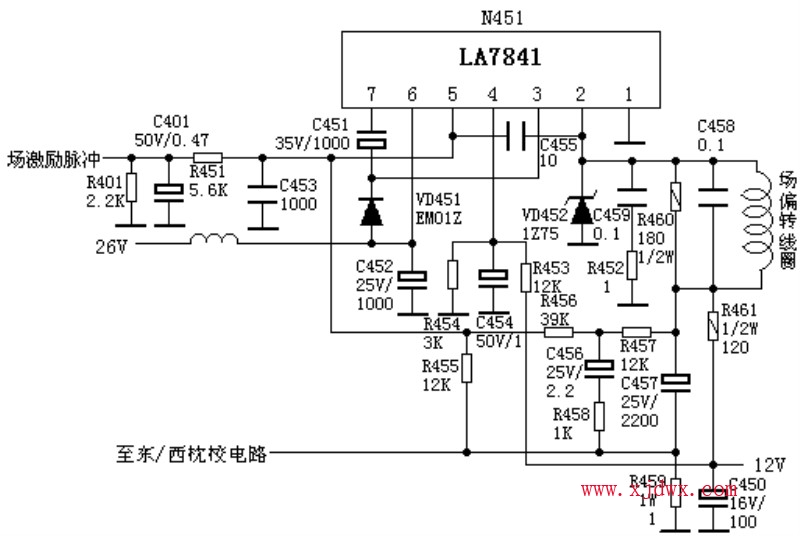

LA7840 LA7841 LA7845系列场输出集成块引脚功能: LA7840 LA7841 LA7845系列场输出集成块引脚功能LA78411脚：0V——地2脚：13V——输出端3脚：25.5V——dianyuan电源4脚：2.6V——反馈输入端5脚：2.6V——场激励信号输入6脚：25.3V——dianyuan电源7脚：2.1V——泵di ...; 2023-5-13 07:49

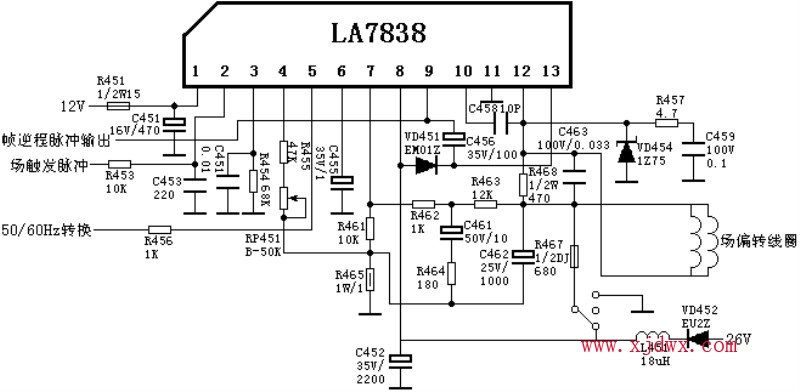

场输出集成块LA7838 LA7837引脚功能: LA7838（LA7837也可参考此电路，两者的区别仅在于输出电流不同）1脚：9.2V——VCC1dianyuan电源2脚：4.8V——垂直触发输入端3脚：4.8V——单稳多谐振荡时间常数设定端4脚：4.8V——场幅控制端5脚：0.5V——50/60HZ转 ...; 2023-5-13 07:49

LA7833/LA7830场扫描输出集成电路引脚功能和水平亮线的维修: LA7833/LA7830是较常见的场扫描输出集成电路，一般用于25及25寸以下的彩色电视机中。1脚：0V——地2脚：15V——场输出端3脚：27V——泵dianyuan电源输入端4脚：0.9V——场激励信号输入端5脚：0.8V——滤波6脚：27V— ...; 2023-5-13 07:49

场输出电路集成块AN5534引脚功能: 该电路摘自长虹N2918型彩色电视机1脚：9V——9Vdianyuan电源输入2脚：1.2V——场触发脉冲输入3脚：3.2V——场交流负反馈输入（场幅）4脚：4V——50/60Hz切换输入，50Hz=H，60Hz=L5脚：5.4V——场锯齿波形成6脚：5.0V ...; 2023-5-13 07:49

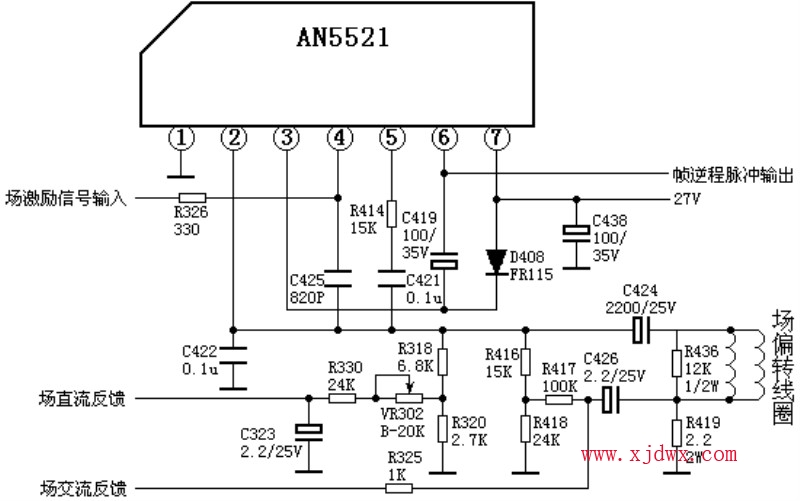

场输出电路集成块AN5521引脚功能: AN55211脚：0V——地2脚：14V——场输出3脚：27V——场输出dianyuan电源4脚：0.8V——场脉冲输入5脚：-0.2V——回扫启动脉冲输入6脚：1V——泵dianyuan电源输出7脚：27V——dianyuan电源关键词：AN5521引脚功能 ...; 2023-5-13 07:49

分享TDA6107视放电路电路电路图纸: TDA6107内藏三路独立的视频放大电路，具有暗电流检测功能，既可输入R、G、B三基色信号，也可输入R-Y、B-Y、G-Y、Y三基色色差信号，图示为输入R、G、B三基色信号时的应用图。 1脚：2.3V——R（或R-Y）信号输入2脚：2 ...; 2023-5-13 07:49

TDA6101集成块引脚功能: TDA6101为宽带视频放大电路，视频带宽达9MHz，一般用于较高档的机型中。 1脚：2.7V——基准电压2脚：12V——dianyuan电源3脚：2.6V——信号输入端4脚：0V——地5脚：6.7V——暗电流信号输出6脚：200V——dianyuan电 ...; 2023-5-13 07:49

场扫描集成块uPC1378H引脚功能: uPC1378H引脚功能： 1脚：0V——地2脚：12V——场输出3脚：26V——自举电压输入4脚：0.8V——场推动信号输入5脚：0V——外接退耦电容6脚：26V——dianyuan电源输入7脚：1.8V——自举电压输出关键词： UPC1378H引脚功 ...; 2023-5-13 07:49

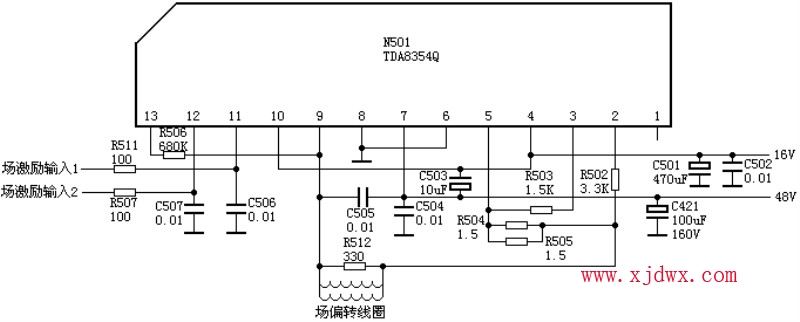

场扫描集成块TDA8354Q引脚功能: 该电路摘自金星D2908F1脚：0.3V——2脚：7.9V——电流反馈输入3脚：8.4V——电压变换输入4脚：16V——dianyuan电源5脚：8.4V——电压输出端（下）6脚：0V——地7脚：48V——dianyuan电源8脚：0V——地9脚：8.4V—— ...; 2023-5-13 07:49

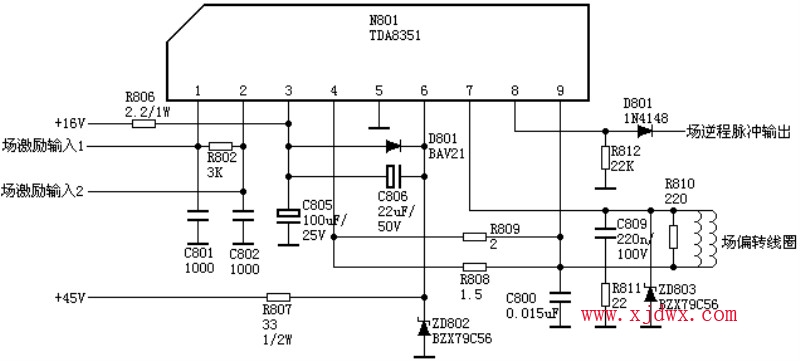

场扫描集成块TDA8351引脚功能: 这个电路摘自金星D2933F电视机的参数1脚：2.4V——正相输入端2脚：2.4V——反相输入端3脚：16V——dianyuan电源14脚：8V——输出端（下）5脚：0V——地6脚：45V——dianyuan电源27脚：8V——输出端（上）8脚：0.2V— ...; 2023-5-13 07:48

场扫描集成块TDA3654引脚功能: TDA3654是一块能驱动多种偏转角系统的场输出电路，驱动电流可达1.5A(P-P），内有过热、过载保护。图示为TDA3654与TDA8362配套使用的应用图。TDA8362的（43）脚输出的场锯齿波经R503、R501送到TDA3654的（1）、（ ...; 2023-5-13 07:48
