【原创】利仁牌DNG-5A型电压力锅电气原理图:

本帖最后由李立山于 2023-8-18 22:24 编辑

利仁牌DNG-5A型电压力锅电气原理图

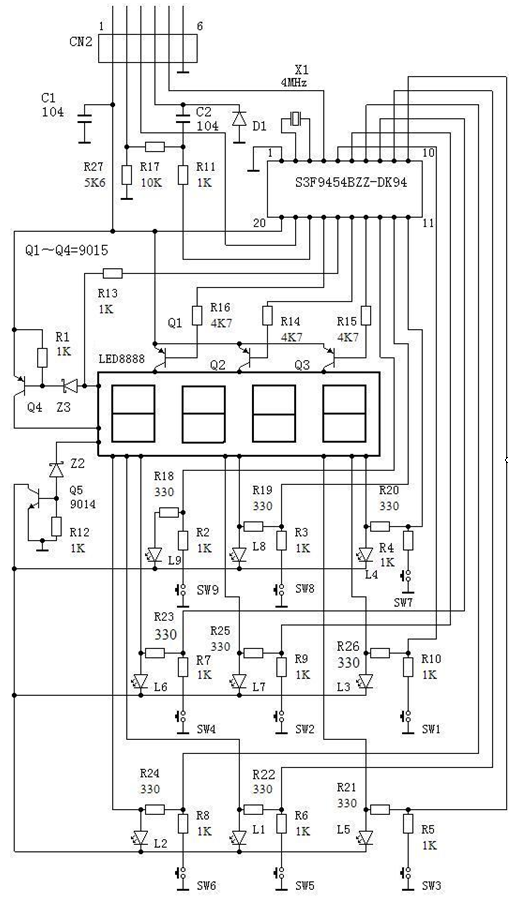

利仁牌DNG-5A型电压力锅是微电脑控制的全自动电压力锅。笔者在维修时测绘了电路图，CPU、显示、键盘电路见图一，电源电路、传感及控制执行电路见图二。元器件代号都是原机标注的代号，基本上没有改动。CN1和CN2是接插件（排插），当CN1插入CN2；两部分电路连接成一个整体。

图一

图二

感谢各位的支持！

这是利仁牌早期产品。是第一代电脑控制的电压力锅，没有锅盖检测电路。

同一主题附件:

利仁牌DNG-5A电压力锅电气原理图.rar (115.67 KB)
