科普 | 分布式屋顶光伏电站的全部安装方式！

材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

1）、彩钢瓦的安装夹具(夹持)

适用彩钢瓦类型：角驰三型、直立锁边结构。

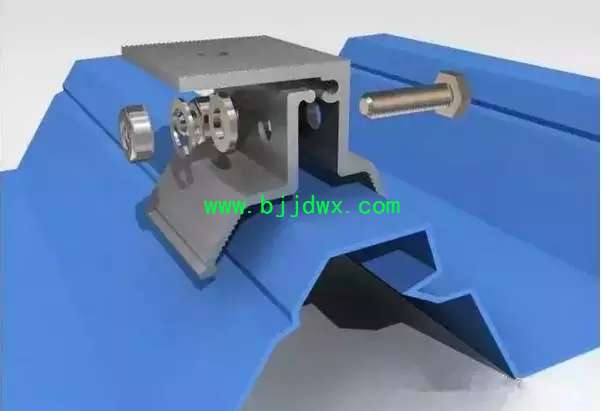

图9 彩钢瓦的安装夹具(夹持)

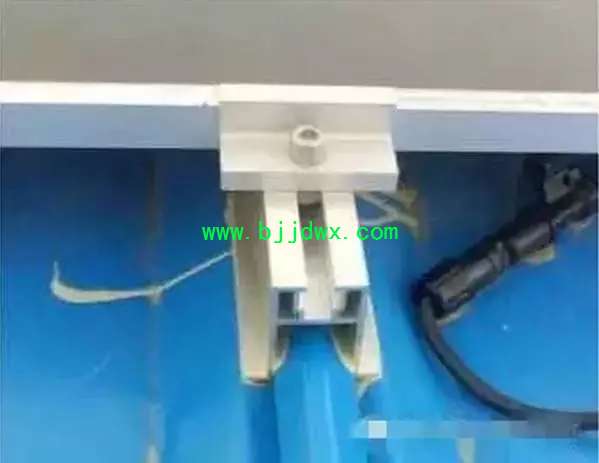

图10 彩钢瓦的安装夹具(夹持)

2）、马鞍支座

适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接(如图12所示)和螺栓固定(如图13所示)。

图11 粘接

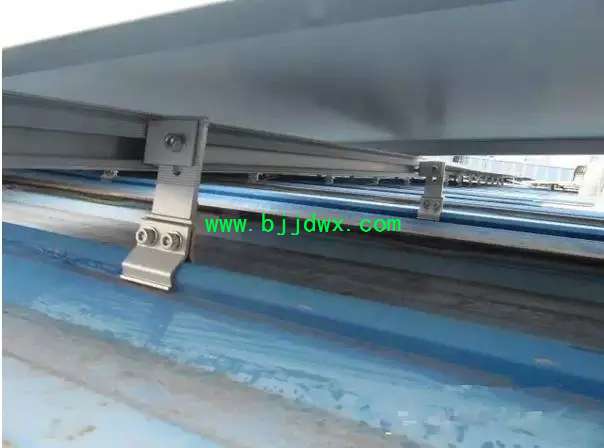

图12 螺栓固定

3）、琉璃瓦挂钩固定基础

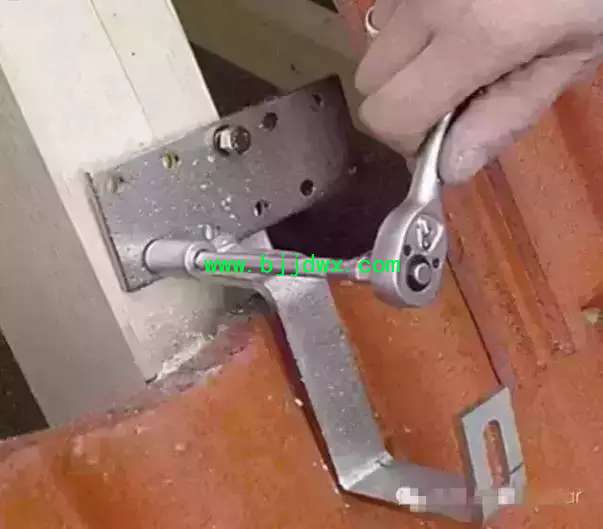

图13 挂钩用螺栓固定于横梁上

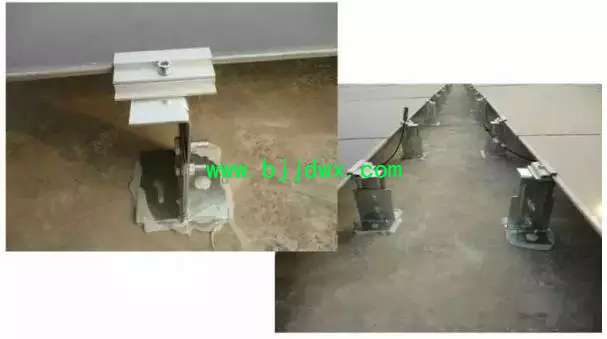

图14 挂钩用膨胀螺栓固定于混凝土楼板上

图15 支架直接接入楼板

图16 支架底座用建设胶粘接于屋顶

图17 金属支架嵌入式粘接于屋顶

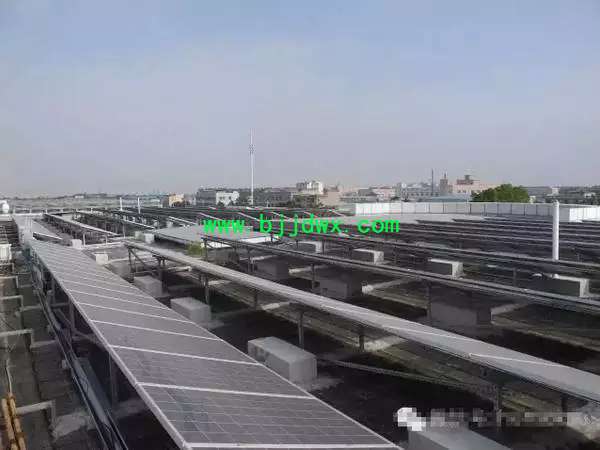

此安装方式主要应用于混凝土斜屋顶和混凝土拱形屋顶。
