隔离型USB-RS485转化器分析

电脑维修

还是挺全的，防护和隔离算是应有尽有，也算得上是做工精良。
电源部分用了金升阳的隔离电源模块B0505LS-1WR3，最大输出功率1W，满载效率80%左右，输出最小电流为20mA。

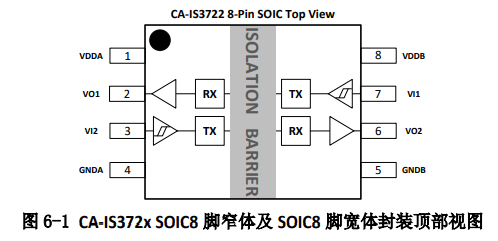

数字隔离IC型号为IS3722HS，空闲时间输出高电平，每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离，额定耐压3.75kV。
RS485的芯片为SP485E，感觉大多数网上卖的转化器都是这个芯片，感觉用起来也还可以。
串口转USB芯片为FT232RL，其他的转化器也有用国产沁恒CH34X之类的串口转USB芯片（更便宜，性价比高）。

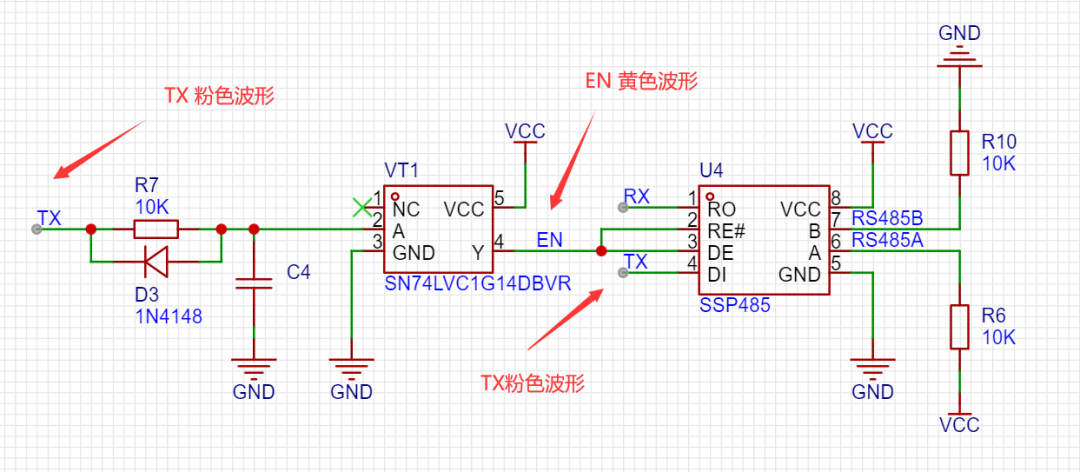

反相器自动收发部分的原理图如下：

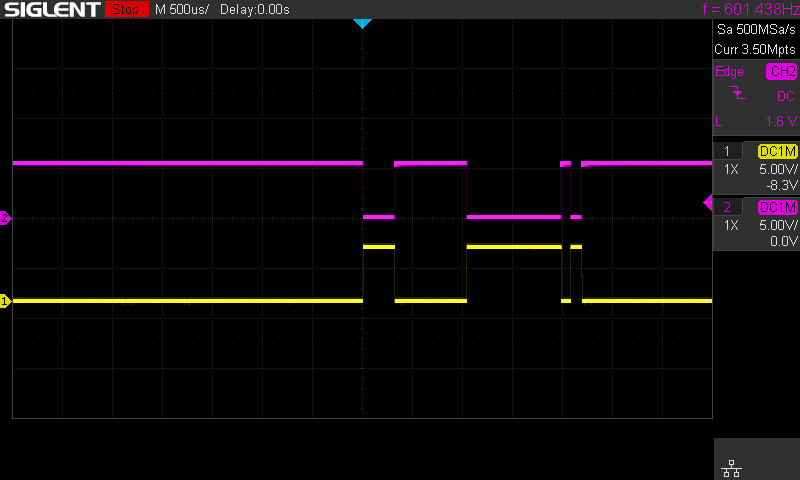

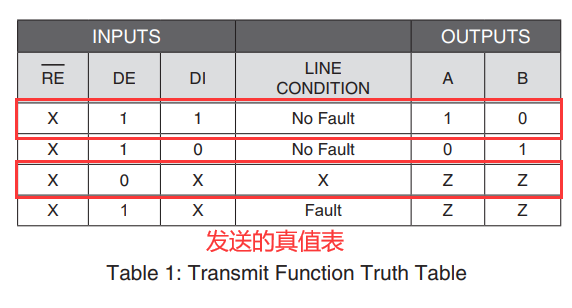

当TX为低电平时，经过反相器后DE变为高电平然后使能芯片发送A 0  B  1；当TX为高电平时，反相器输出DE为低电平，此时根据SP485E的真值表可以看到，A B输出均为高阻态，但是由于外部A的上拉电阻和B的下拉电阻，输出A 1 B 0：
当发送结束后，TX回到高电平（串口空闲为高电平，起始位为低电平），默认为接收状态，从而实现RS485的自动收发。

.
