锂电池充电管理芯片CS5310

电器维修

概述：CS5310是一款28V，两节锂电池或锂离子聚合物电池的降压型充电管理IC。集成功率MOS，芯片采用同步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。具有最大3A的充电电流能力，充电电流可以通过外部电阻灵活可调，充电效率可以达到90%以上。CS5310内置三个环路来控制充电过程，分别为恒流（CC）环路、恒压（CV）环路以及芯片温度调节环路。CS5310通过外部电阻，可独立灵活调节充电终止电流的大小。CS5310具有完善的保护功能，包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护，同时还具备电池反接保护功能。此外芯片通过外接的两路LED指示灯，可对充电过程实现全程监控。


        一、CS5310功能和特性
        1、26V输入同步降压型充电
2、99%系统工作占空比
3、最大3A充电电流，充电电流外部电阻可调
        4、NTC功能
5、降压充电效率90%
6、±1%电池恒压精度
7、充电终止电流独立可调
8、支持LED充电状态指示
9、内置功率MOS
10、550KHz开关频率，可支持4.7uH 电感
11、输出过压，短路保护
12、输入欠压，过压保护
13、IC过温保护
14、IC温度自适应调节
15、全集成结构，无需外置二极管

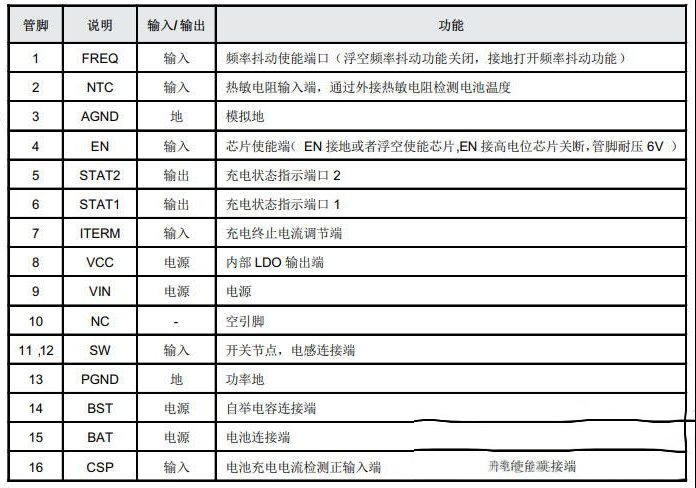

        二、CS5310引脚功能




        三、CS5310内部方框图



        四、CS5310典型应用电路
