 创维 液晶电视MKDY-L6LA10-00 电源电路原理与故障检修
1、创维MKDY-L6LA10-00电源板实物图

图1    创维MKDY-L6LA10-00电源板实物图
2、创维MKDY-L6LA10-00电源系统结构

创维65G60电视采用板号为MKDY-L6LA10-00的电源电路,其系统结构框图如下:

图2    创维MKDY-L6LA10-00电源系统结构图
如图 2 所示,U0D1(TEA88182)为 PFC 控制集成电路, U0D2(TEA88181)为数字 LLC 谐 振模式控制集成电路, Q0D8 、U0D3 、U0D4 及其外围元件组成待机控制电路(用于控制 U0D2
是工作、还是待机)。

创维 65G60 电视电路原理与故障检修

本电源的工作程序是:首先, 220V 交流电经 EMI 滤波,送往数字 LLC 谐振模式功率输出 电路使之工作, 得到+12V、+48V、PFC 控制芯片工作供电(为低功率输出) ;然后, 主板上 CPU 电路得到稳压供电而工作,给电源板送来开机信号;接着, PFC 电路、数字 LLC 谐振模式功率
输出电路正常工作,得到+12V 、+48V(为正常功率输出) ,给主板、 LED  灯条控制电路供电。
3、EMI滤波电路

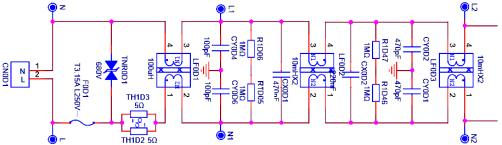

创维MKDY-L6LA10-00电源的EMI滤波电路原理图如下:

图 3    创维 MKDY-L6LA10-00 电源之 EMI 滤波电路原理图
如图3所示, F001是保险丝, TH1D2-3是压敏电阻, CY001-CY006是共模滤波电容, LF001-
LF003是共模电感, CX001-CX002是差模电容, R1005 、R1006 、R1046 、R1047是泄放电阻。
4、PFC电路

创维MKDY-L6LA10-00电源的PFC电路原理图如下:

图4    创维MKDY-L6LA10-00电源之PFC电路原理图


如图 4 所示, 为 PFC 电路, 其中, U0D1(TEA88182)为 PFC 控制集成电路, L0D1、Q0D1 、 D0D3、C4D3/C4D4 为 PFC 升压电路元件, R1D08、R1D045、R1D48、R1D49、R1D50 等为 PFC
交流检测分压电阻, R1D35 为电流检测电阻, C1D3 、RR1D19 为电压环路补偿元件。
TEA88182的引脚功能
