直流风扇电机速度控制器调节器电路采用脉冲宽度调制(PWM) 技术原理工作，利用该技术可以非常平稳地控制直流电机速度并且无噪音。

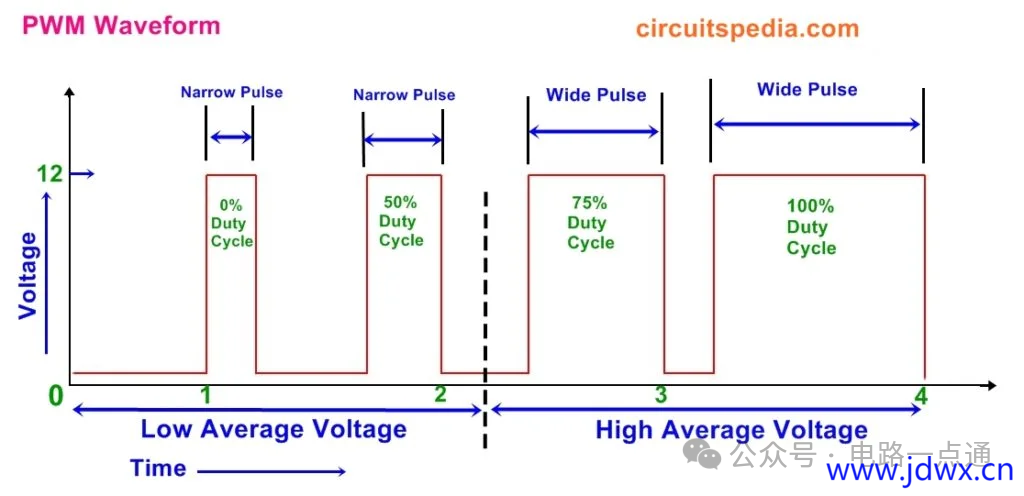

脉冲宽度调制 (PWM) 信号是一种使用数字源生成模拟信号的方法。PWM 信号由两个定义其行为的主要组件组成 - 占空比和频率。占空比描述了信号处于高（开）状态的时间占完成一个周期所需总时间的百分比。频率决定了 PWM 完成一个周期的速度（即 1000 Hz 为每秒 1000 个周期），因此也决定了它在高低状态之间切换的速度。通过以足够快的速率循环打开和关闭数字信号，并具有一定的占空比，输出在为设备供电时看起来就像恒定电压模拟信号一样。
• 平均输出电压与占空比的导通时间成正比。
PWM 信号用于各种控制应用。它们主要用于控制直流电机，但也可用于控制阀门、泵、液压系统和其他机械部件。PWM 信号需要设置的频率取决于应用和供电系统的响应时间。以下是一些应用和一些典型的最低 PWM 频率要求：
- 响应时间较慢的加热元件或系统：10-100 Hz 或更高
- 直流电动机：5-10 kHz 或更高
- 电源或音频放大器：20-200 kHz 或更高
以下是使用 PWM 控制直流电机速度的优点和缺点
优点
- 电机的功耗非常小
- 由于热量，能量减少
- 它将允许精细运动控制
- 效率高达90%
缺点 这是采用 PWM 方法的直流风扇调节器的一些电路图。通过这种方法可以平稳地控制直流电机的速度，噪音可以忽略不计
通过使用此电路，您可以通过调节（电位器）音量控制可变电阻来控制直流风扇的速度。这些电路基于 555 定时器。

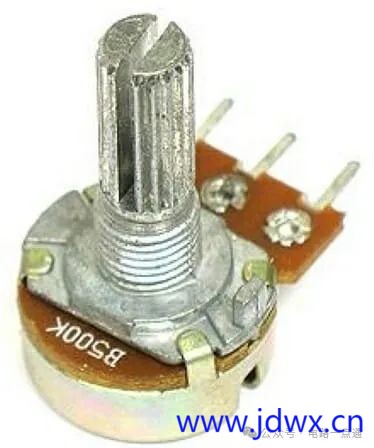

470K POT（音量控制电位器）来设置所需的速度
直流风扇速度控制器的电路图。（在 12v 电机上测试）用 555 定时器和 MOSFET IRFZ540 的直流电机控制器
