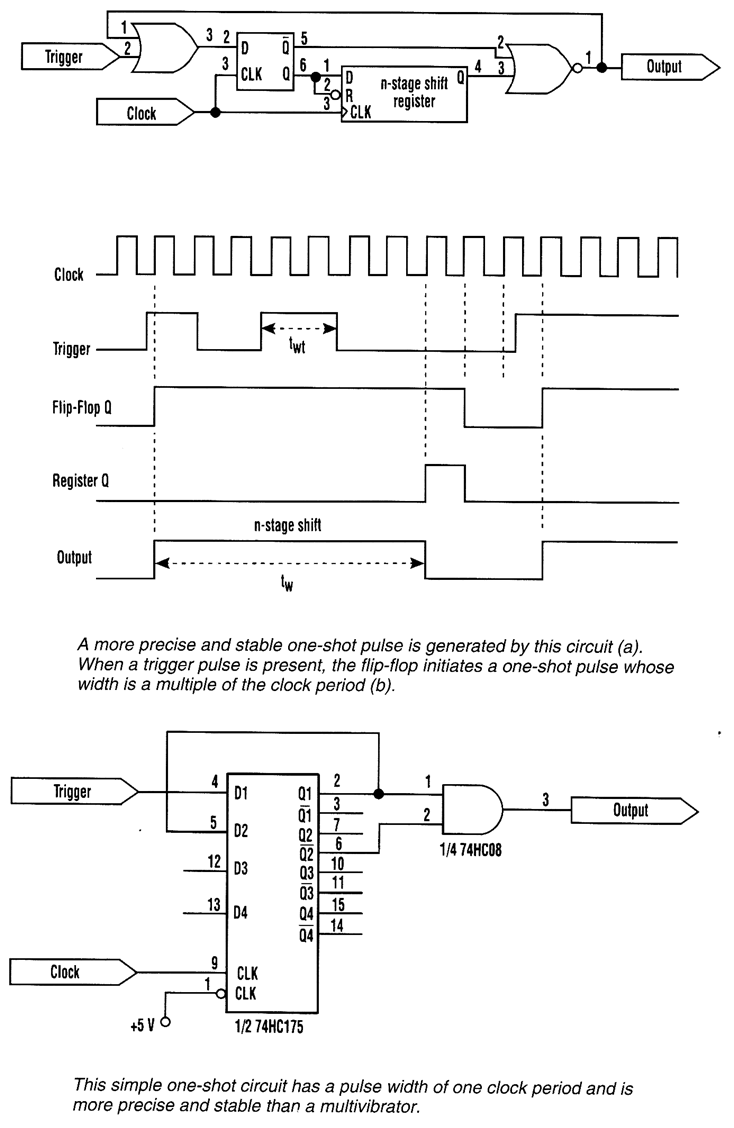

精密单稳态: 这种方法使用一个触发器，一个移位寄存器和2个门（A）。在一个单脉冲之前，非门的输出是0。因此，D触发器的数据输入和触发器相同。当一个触发脉冲是存在的，触发器启动单脉冲，这个多级移位 ...; 2023-5-1 21:59

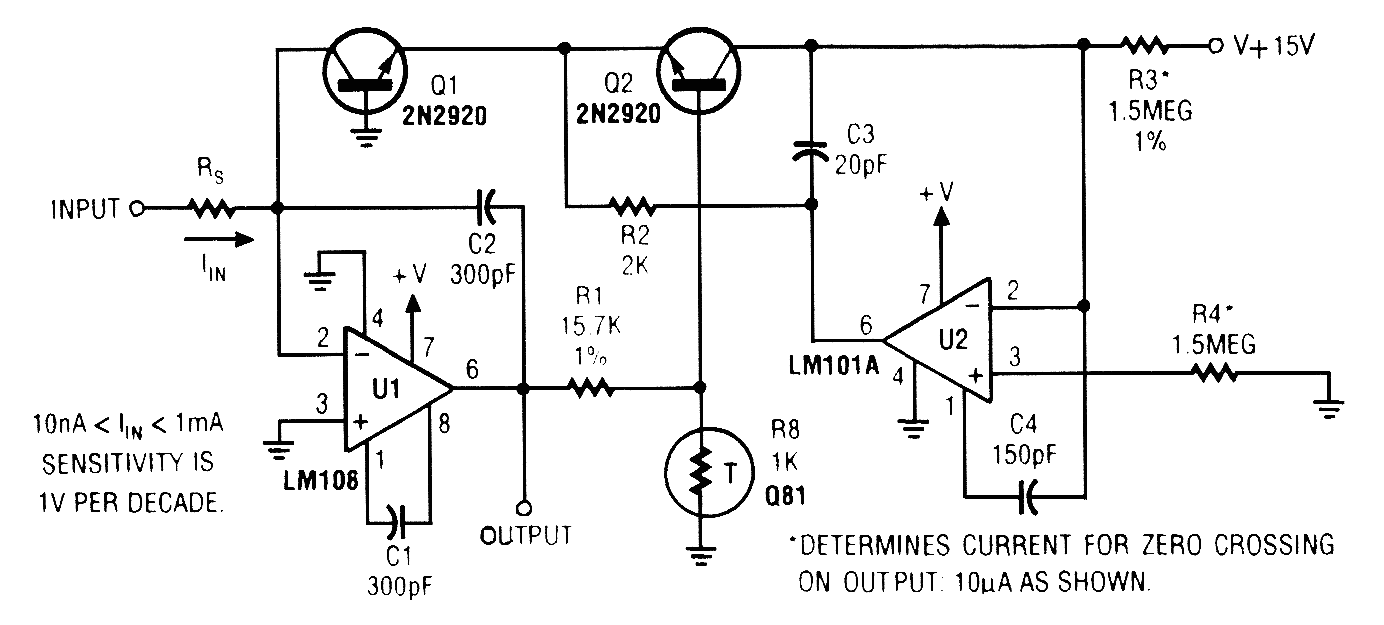

温度补偿一象限对数变换器: 一个对数转换器用来产生一个输出电压。这个输出电压是与图示输入电流的对数成正比。RS是输入源的输入抗阻。 :; 2023-5-1 21:59

采用MOSFET的晶体控制频率转换器: MOSFET的第二个门可以被用来把一个晶体振荡器并入到一个与混频器一样的状态。尽管是老式的电子管，这个设计图在双门MOSFET电路中是很少见到的。L3，C3和XI形成晶体振荡器，T2是一个IF输出变 ...; 2023-5-1 21:59

附加脉冲发生器: 该脉冲发生器可以补充一个独立的脉冲发生器。使用一个晶体管和一个555定时器，可以产生5μs的脉冲宽度。C3的值大概可以从公式中发现：C3μF≈1.1×10-5T，在10:1的所需范围内，T是最短的脉 ...; 2023-5-1 21:59

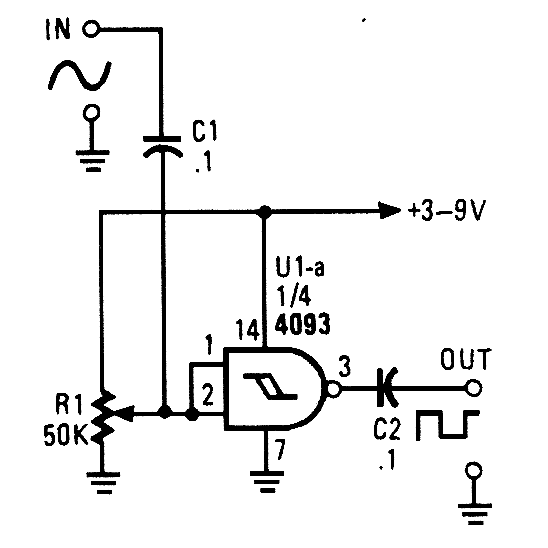

正弦波到方波变换器: 该电路将方波变成一个正弦波。它由单一的2输入NAND非施密特触发器组成，这个触发器作为一个逆变器。这逆变器在输入上是和触发水平调节一起调节。当输入电压上升到高于门的触发点，输出捕捉 ...; 2023-5-1 21:59

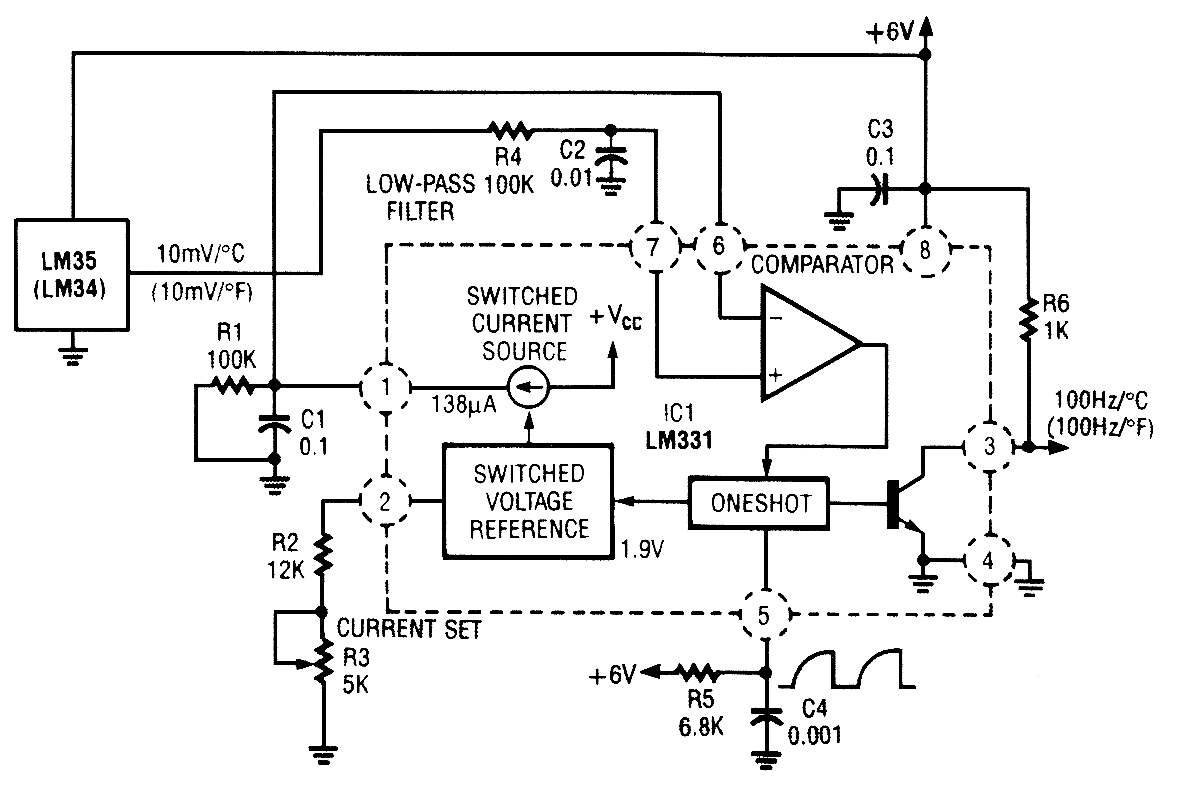

温度/频率转换器: 在这个电路中，LM34或者LM35产生一个与温度成正比的频率。参考电流（138μA）是通过R3设置的。该输出可用于驱动显示器，频率计数器，或其他温度读出指示装置。 : ...; 2023-5-1 21:59

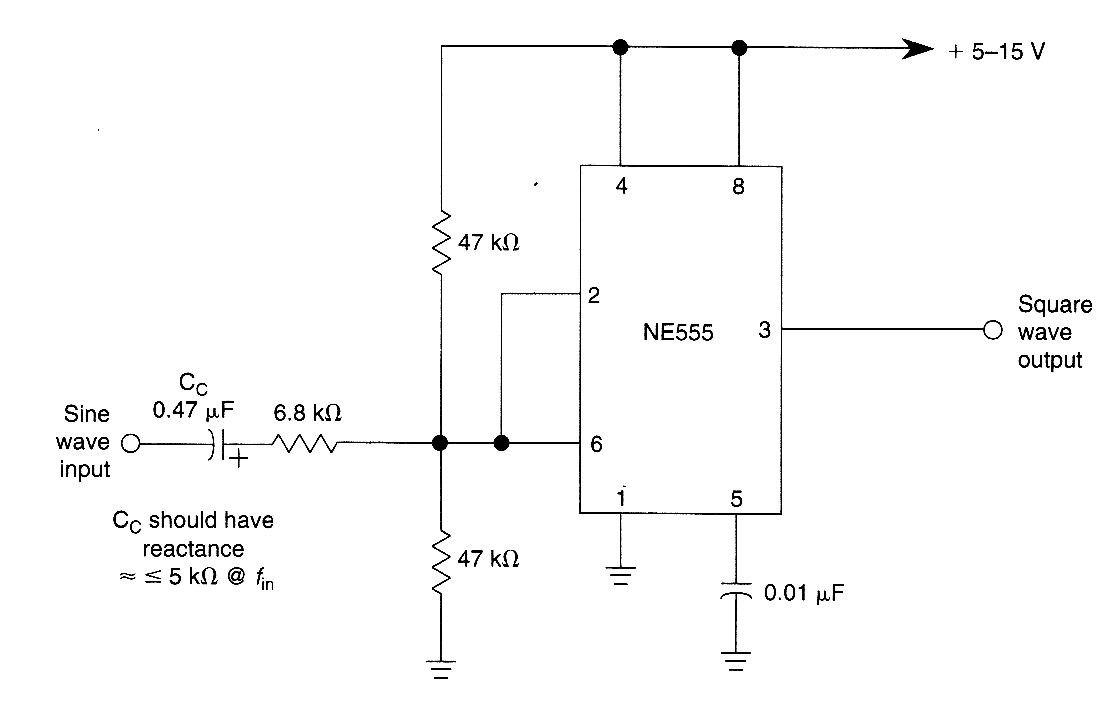

正弦/方波变换器: 这个555基础的施密特触发电路用于从模拟信号产生时钟脉冲，因为它很容易把正弦波转换成方波。 :; 2023-5-1 21:59

低频变换器: 有了这个用于超低频接收的短波接收器，这个转换器可以从10KHz转化到4.01MHz再到4.15MHz。使用的是一个4MHz的L.O.频率。X1可以是一个微处理器或者其他合适的类型。该天线应该尽可能长。 : ...; 2023-5-1 21:59

温度/数字转换器: 美国国家半导体公司生产的器件用于数字温度电路传感器LM35和参考LM85传送A-D转换器ADC08031。 :; 2023-5-1 21:59

高性能短波转换器: NE602芯片U1包含了振荡和混频的阶段。混频器结合了振荡器信号与输入RE信号的产生信号。这个信号的频率是所有不同输入频率的总和。例如，一个8.5 MHz的振荡器和一个10 MHz的输入信号将会在18 ...; 2023-5-1 21:59

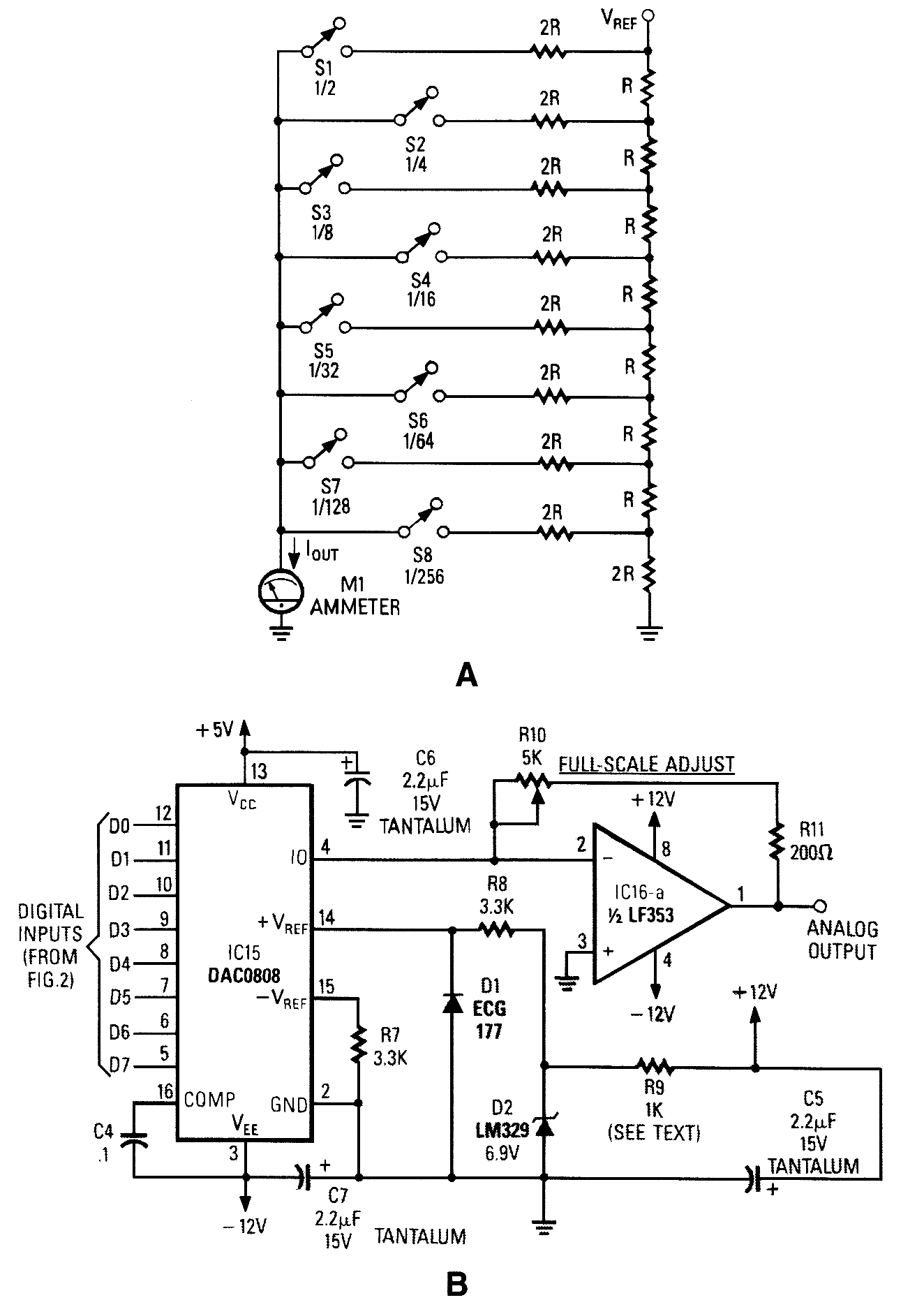

数字/模拟转换器: 图A是一个R/2R阶梯电阻。每一个关闭的开关会增加Iout的电流量。图B显示的是一个简单的通道A/D转换器。电压基准（D2）对于所有通道都是常见的，但其降压电阻（R9）的值作为系统中的DAC数而变 ...; 2023-5-1 21:59

单晶体管码实践振荡器: 2N366被配置为音频反馈振荡器，它使用了一个图示的音频变压器。可以调整R1获得适合的操作和需要的音频短讯。 :; 2023-5-1 21:59

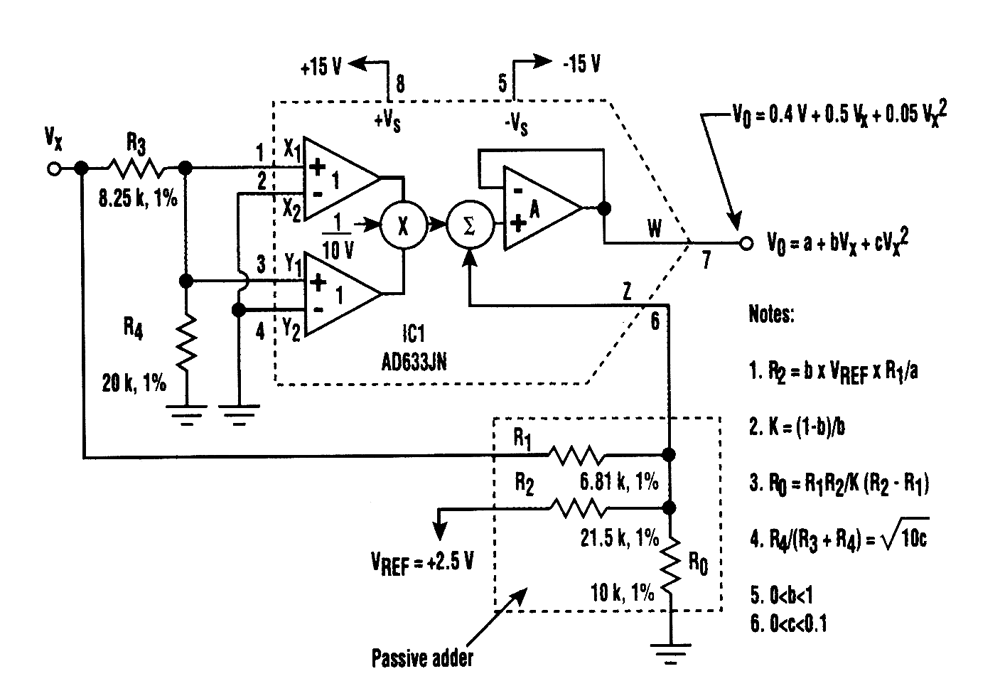

二阶多项式发生器: 一个单一模拟乘法器和五精密电阻器一起组成该电路，一个输出电压（Vo）可以用来产生一个二阶多项式。这个电路实现了以下二次方：VO＝a＋bVx＋cV 2X。 : ...; 2023-5-1 21:59

负载传感触发器: 一种插入到S01的设备导致一个限制电压触发可控硅TR1，从而来产生应用于SC2的电源。 :; 2023-5-1 21:59

时钟驱动三角波发生器: U2-a,C3和R2被作为一个积分器。Q2和Q3在256周期上轮流开关。U2-b,Q4,Q5和R8是通过R11的恒定电流发生器，R11是为一个对称的三角波而设置的。 : ...; 2023-5-1 21:59
