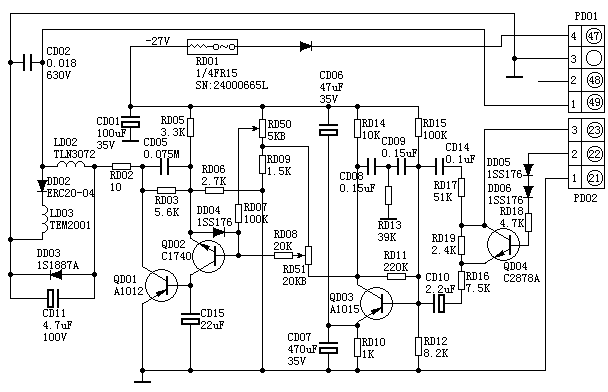

东芝2500XH组成的枕形校正典型应用电路图: 和东芝2500XH枕校电路相同的还有：东芝2506XH、2800XH、2806XH等。场锯齿波电压经PD02的（3）脚、RD17、CD14、RD16、RD19、CD10送到QD03的B极。QD04为50Hz/60Hz切换电子开关，在50Hz时，QD04截止，而在 ...; 2023-4-29 12:13

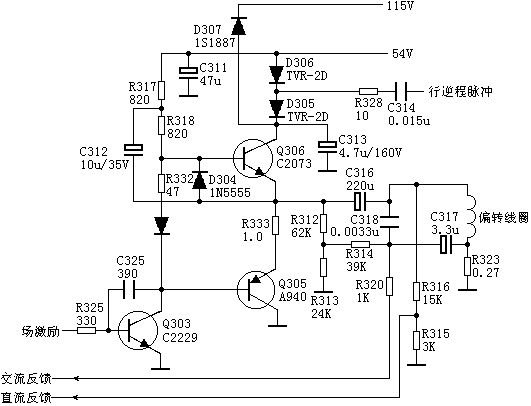

OTL分立场扫描功放典型应用电路图: 该OTL分立元件组成的场输出电路，在各种品牌机上有着广泛的应用（一般用在25或25寸以下机器中），尽管电路位号不尽相同，但电路程式是完全相同的，在维修时可作参考。 ...; 2023-4-29 12:13

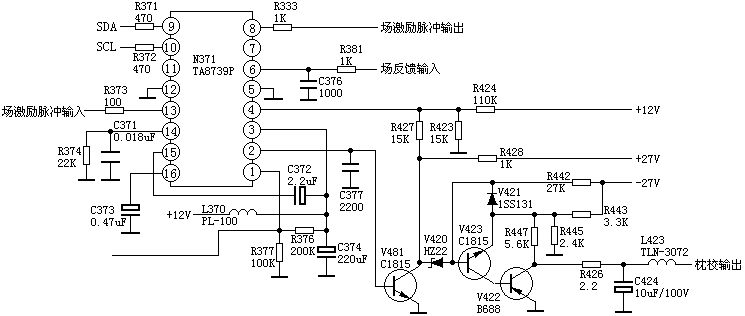

TA8739组成的枕形校正典型应用电路图: 该图是金星C6428的枕形校正电路。 TA8739的工作原理与TA8859相同，只是总线地址码不同，因而不能互换使用。; 2023-4-29 12:13

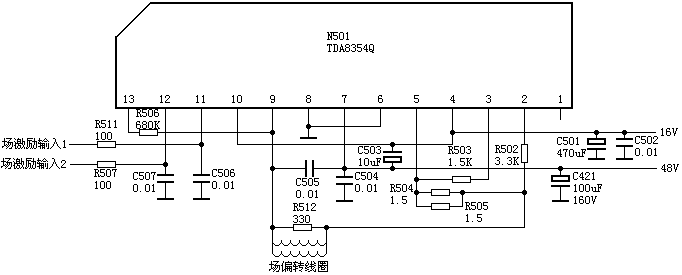

TDA8354Q场扫描功放典型应用电路图: 该电路摘自金星D2908F1脚：0.3V——2脚：7.9V——电流反馈输入3脚：8.4V——电压变换输入4脚：16V——电源5脚：8.4V——电压输出端（下）6脚：0V——地7脚：48V——电源8脚：0V——地9脚：8.4V——电压输出端（ ...; 2023-4-29 12:13

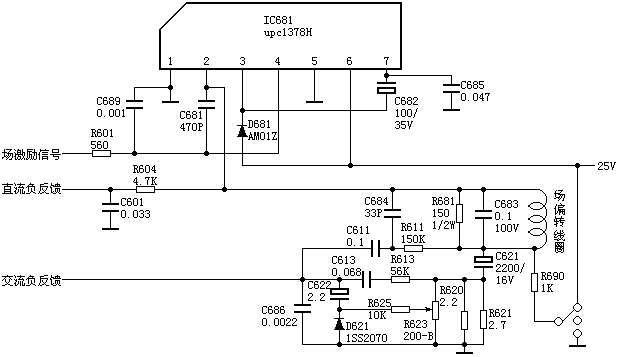

uPC1378H场扫描功放典型应用电路图: uPC1378H引脚功能：1脚：0V——地2脚：12V——场输出3脚：26V——自举电压输入4脚：0.8V——场推动信号输入5脚：0V——外接退耦电容6脚：26V——电源输入7脚：1.8V——自举电压输出 ...; 2023-4-29 12:13

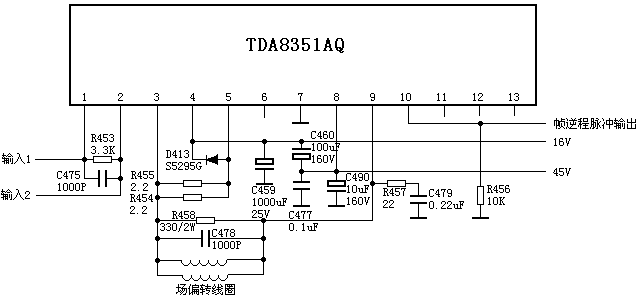

TDA8351AQ场扫描功放典型应用电路图: TDA8351AQ和TDA8351Q是不同的，两者引脚数不一样，TDA8351Q为9脚，而TDA8351AQ为13脚，不能互换。该电路摘自金星C8602TDA8351AQ引脚功能：1脚——正相输入端2脚——反相输入端。3脚——输出A4脚——16V供电5脚 ...; 2023-4-29 12:13

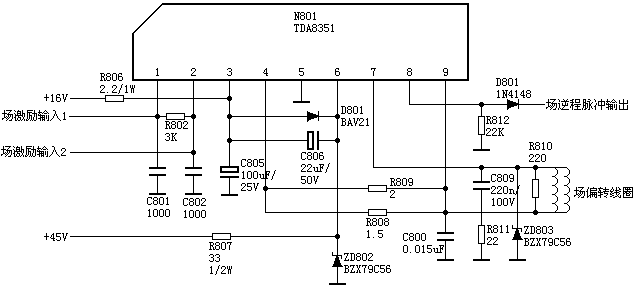

TDA8351场扫描功放典型应用电路图: 该电路摘自金星D2933F1脚：2.4V——正相输入端2脚：2.4V——反相输入端3脚：16V——电源14脚：8V——输出端（下）5脚：0V——地6脚：45V——电源27脚：8V——输出端（上）8脚：0.2V——场基准电流9脚：8V——反 ...; 2023-4-29 12:13

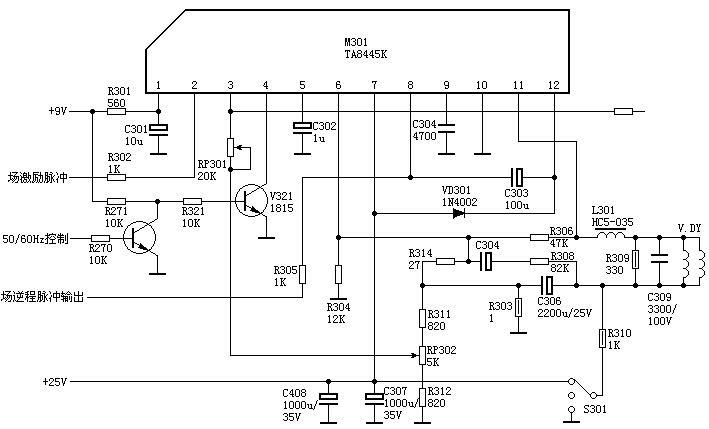

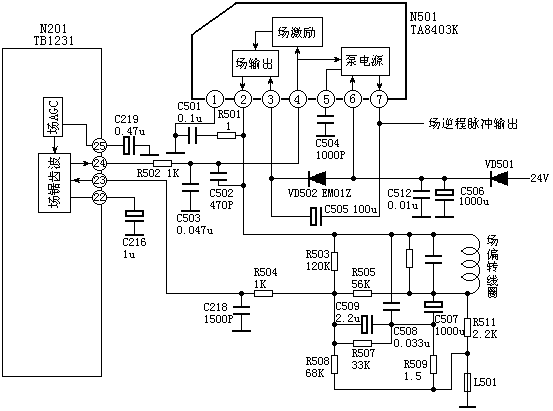

TA8445K场扫描功放典型应用电路图: 该电路摘自西湖CM2528。1脚：9V——电源1 2脚：0.2V——场触发脉冲输入端 3脚：1.3V——场幅控制 4脚：L/HV——50/60Hz转换（50Hz=L；60Hz=H）5脚：3V——外接锯齿波形成电容 6脚：3.2V——负反馈 7脚：25V—— ...; 2023-4-29 12:13

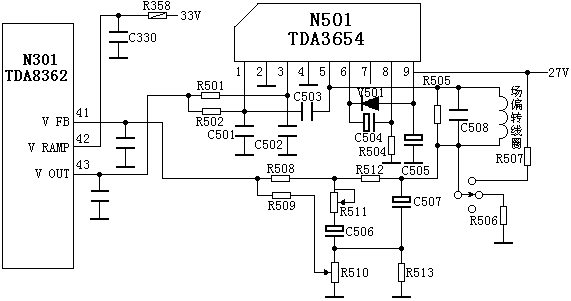

TDA3654场扫描功放典型应用电路图: TDA3654是一块能驱动多种偏转角系统的场输出电路，驱动电流可达1.5A(P-P），内有过热、过载保护。图示为TDA3654与TDA8362配套使用的应用图。TDA8362的（43）脚输出的场锯齿波经R503、R501送到TDA3654的 ...; 2023-4-29 12:13

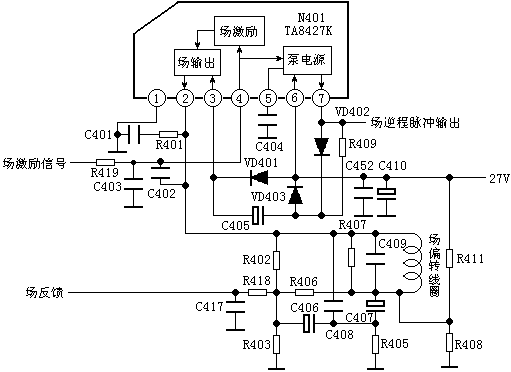

TA8427场扫描功放典型应用电路图: TA84271脚：0V——地2脚：14V——场输出3脚：27V——场输出级电源4脚：1.0V——场激励信号输入5脚：0.6V——相位补偿6脚：27V——电源7脚：1.9V——泵电源输出端 ...; 2023-4-29 12:13

TA8403场扫描功放典型应用电路图: TA84031脚：0V——地2脚：12.4V——场输出3脚：25V——场输出级电源4脚：1.0V——场激励信号输入5脚：0.6V——相位补偿6脚：24V——电源7脚：1.5V——泵电源输出端 ...; 2023-4-29 12:13

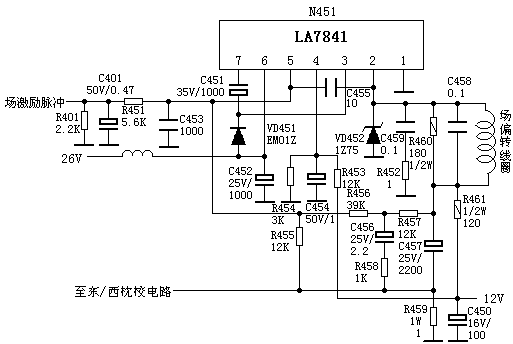

LA7841场扫描功放典型应用电路图: LA78411脚：0V——地2脚：13V——输出端3脚：25.5V——电源4脚：2.6V——反馈输入端5脚：2.6V——场激励信号输入6脚：25.3V——电源7脚：2.1V——泵电源输出 ...; 2023-4-29 12:12

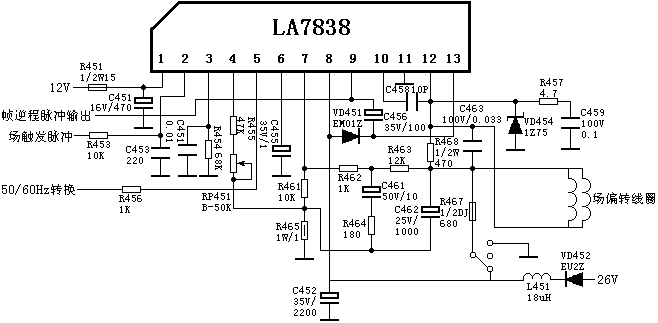

LA7838场扫描功放典型应用电路图: LA7838（LA7837也可参考此电路，两者的区别仅在于输出电流不同）1脚：9.2V——VCC1电源2脚：4.8V——垂直触发输入端3脚：4.8V——单稳多谐振荡时间常数设定端4脚：4.8V——场幅控制端5脚：0.5V——50/60HZ转换 ...; 2023-4-29 12:12

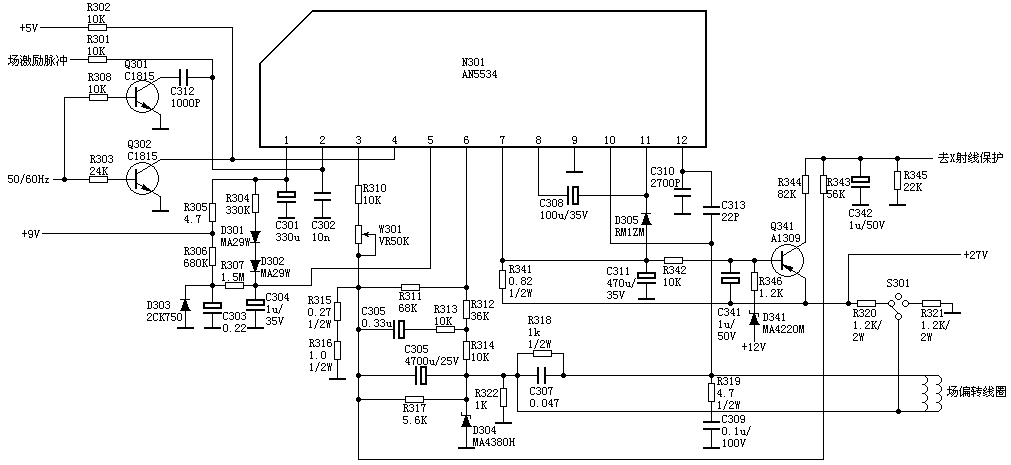

AN5534场扫描功放典型应用电路图: 该电路摘自长虹N2918型彩电1脚：9V——9V电源输入2脚：1.2V——场触发脉冲输入3脚：3.2V——场交流负反馈输入（场幅）4脚：4V——50/60Hz切换输入，50Hz=H，60Hz=L5脚：5.4V——场锯齿波形成6脚：5.0V——场交 ...; 2023-4-29 12:12

LA7833场扫描功放典型应用电路图: LA7833/LA7830是较常见的场扫描输出集成电路，一般用于25及25寸以下的彩电中。1脚：0V——地2脚：15V——场输出端3脚：27V——泵电源输入端4脚：0.9V——场激励信号输入端5脚：0.8V——滤波6脚：27V——电 ...; 2023-4-29 12:12
