电源电路

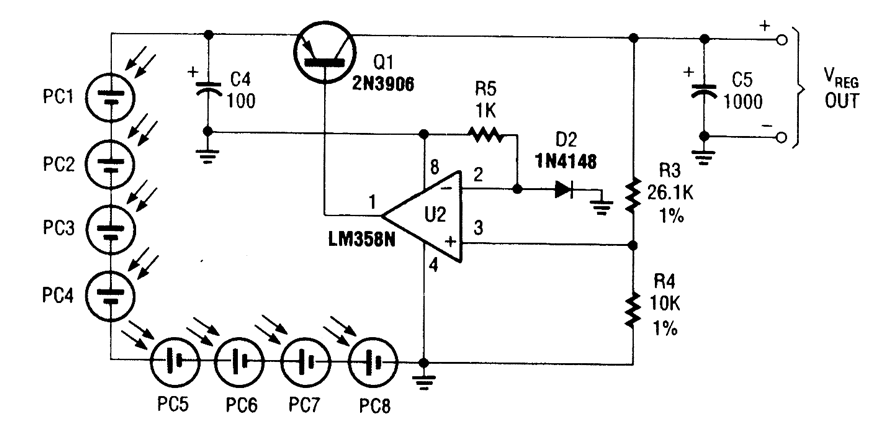

线性稳压器太阳能电源: 该稳压器提供了两节AA电池，用于驱动如磁带和小型收音机，小型设备运行恒定电压为2.4伏。稳压器压降约为0.3伏时，应考虑选择太阳能电池。负载电流通常125毫安。 : ...; 2023-5-1 08:26

太阳能电源: 该电路可提供4.8或7.2V的稳压，电流为15mA，光电池组输入为3V。 R1为453kΩ，输出为7.2V，274kΩ时为4.8V输出。稳压器的效率为70％左右。这时，应考虑选择合适的太阳能电池。 : ...; 2023-5-1 08:26

电压跟随器: :; 2023-5-1 08:26

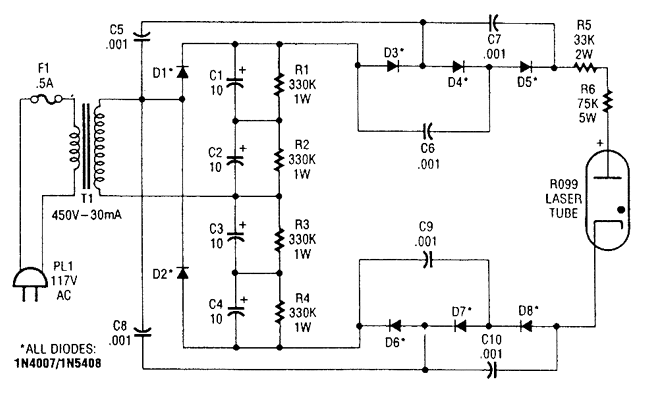

激光直流电源电路: 该电源开路时提供约6kV直流电，下降到大约1375伏直流电时加载。R099是激光管。 :; 2023-5-1 08:26

交通灯顺序电路: 该电路采用555定时器驱动4017计数器。计数器输出驱动晶体管继电器驱动器。通过改变计数器输出连接，时间指示灯“ON”。 : ...; 2023-5-1 08:26

视频直流恢复电路: 该电路在每个水平线开始时，恢复黑白复合视频信号，电压为0V。采用CCD扫描仪设置黑电平，该电路非常有用。 :; 2023-5-1 08:26

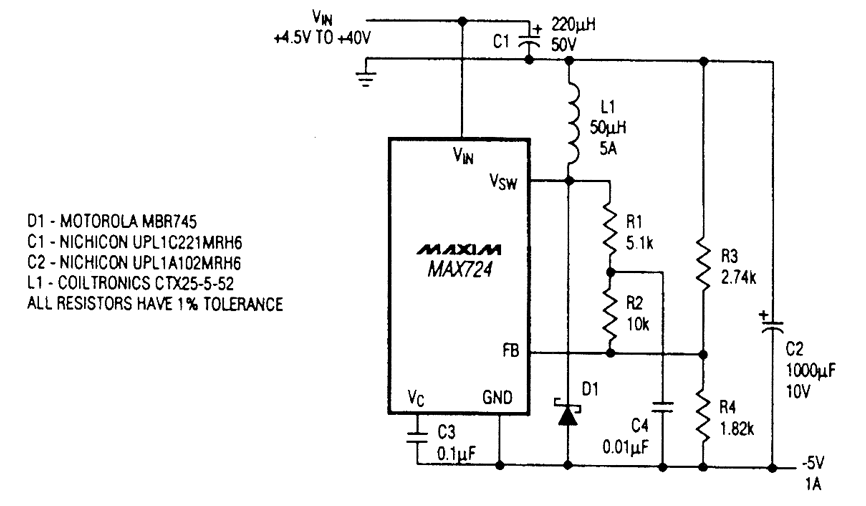

正负极直流/直流变频电路: 需负5V直流电且只有正电源可用时，该电路可以使用。 :; 2023-5-1 08:25

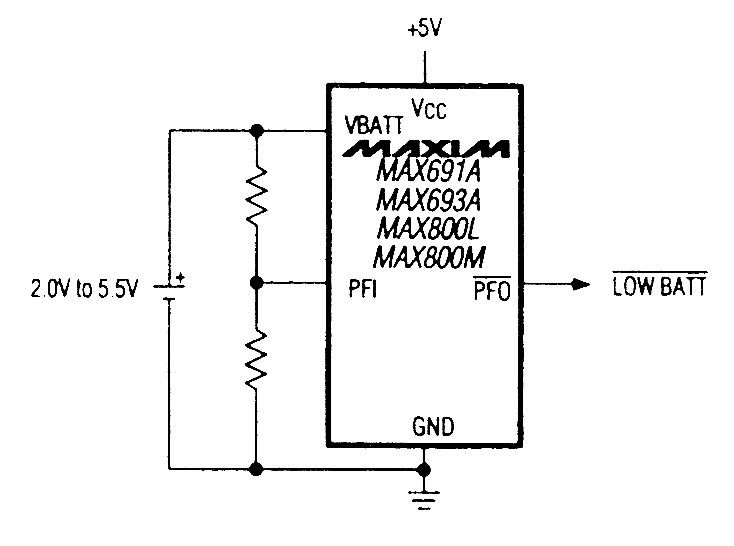

电池低电压电路: Maxim MAX691A系列IC，允许低电池检测。 :; 2023-5-1 08:25

12V氦氖激光高压电源电路: T1是一个6V，330V直流/直流变频变压器，转速为57.4:1，额定功率为7W。所有电阻为5至10％的容差，1/4W，除非另有说明。所有的电容都是10至20％的容差，额定电压35V以上，除非另有说明。 : ...; 2023-5-1 08:25

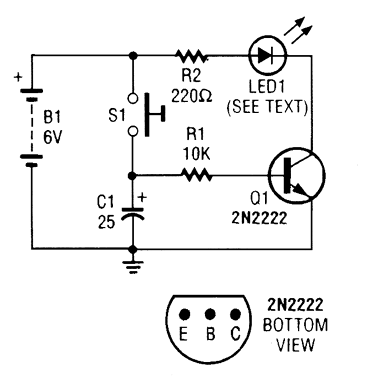

主要照明灯电路: 该电路可作为10秒瞬间照明灯使用，在其他应用程序也很有用。闭合S1，C1充电，Q1打开，LED点亮并保持约10秒钟。 :; 2023-5-1 08:25

交流电源监控: 0至130V的电压和“AC PWR”霓虹灯提供交流电源的平均指标。保险丝和MOV防止过电压尖峰显示器。四个1N4004二极管调整交流电压，产生每个周期两次负向脉冲（每8.33ms 60Hz的功率）。 : ...; 2023-5-1 08:25

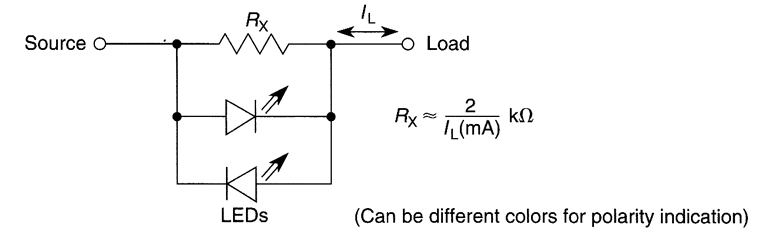

电流指示器: 一个LED的终端光需要1.5V到3V。该电路采用串联分流源电阻和降负荷生产，促使LED点亮。在较高的电流（100mA）使用限制与LED串联电阻，把电流限制在安全值范围。 : ...; 2023-5-1 08:25

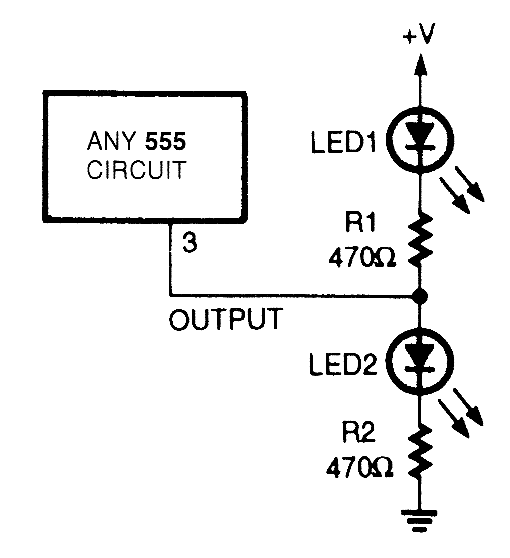

555电路输出指示灯电路: 一对LED的连接如下图所示，可与几乎任何低频555振荡器来显示高/低输出。当输出高电平LED2打开，输出低电平LED1打开。 : ...; 2023-5-1 08:25

附加双闪光器的555电路: 该电路为一对十六进制场效应管，用于驱动两个白炽灯交替闪光。该灯为12V可以用于汽车应用。 :; 2023-5-1 08:25

闪烁的霓虹圣诞灯: 这套圣诞节霓虹闪烁灯可在任何时候用作装饰。B1是由9V的晶体管收音机电池串联而成。电池寿命可达数月。 :; 2023-5-1 08:25

1 ... 74 75 76 777879 80 81 82 ... 162 / 162 页下一页
