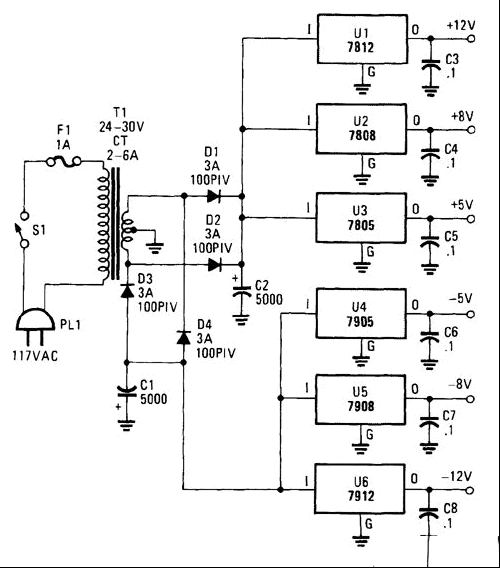

多电压电源电路: 这个双极性多电压电源可以建立一个非常小的投资。该电路由78XX和79XX系列1A电压调节器，四个3A二极管，一个24-30V 2-6A变压器和八个滤波电容组成。 : ...; 2023-5-1 08:32

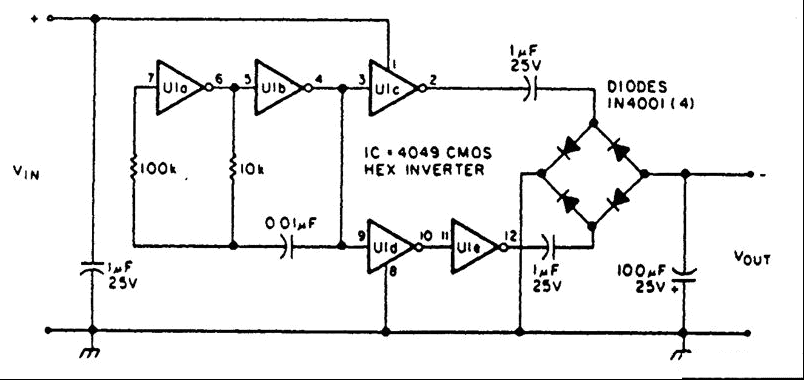

逆变电源电路: 该电路将提供一个负向直流电压，该电压约等于在零负载和3V少于10mA负载下的正输入电压。VIN从+5到+15Vdc，不超过15V，否则U1将会损坏。 : ...; 2023-5-1 08:32

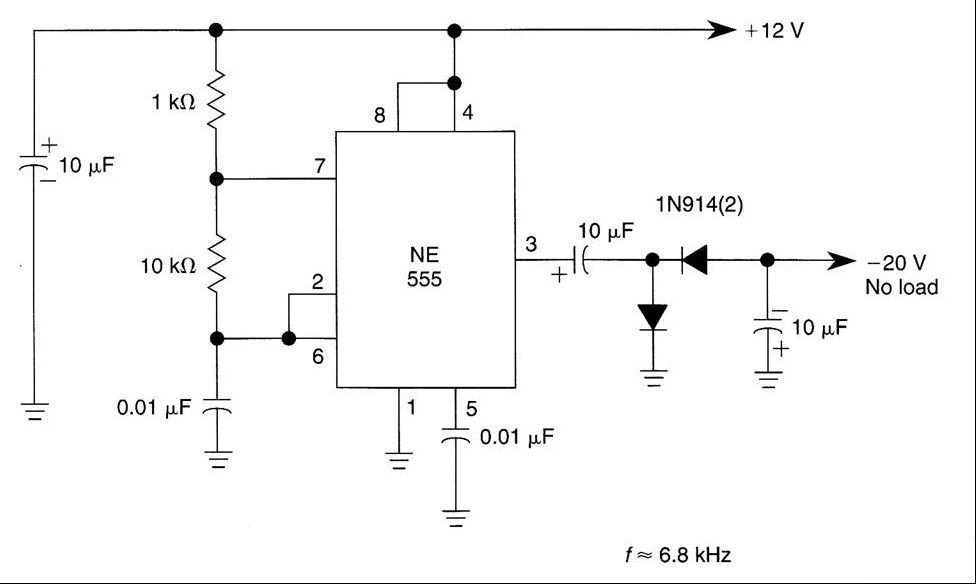

简单负电源的低电流应用电路: 基于555的直流负电压发生器产生了一个负输出电压，该电压约等于2倍的直流电源电压。 :; 2023-5-1 08:32

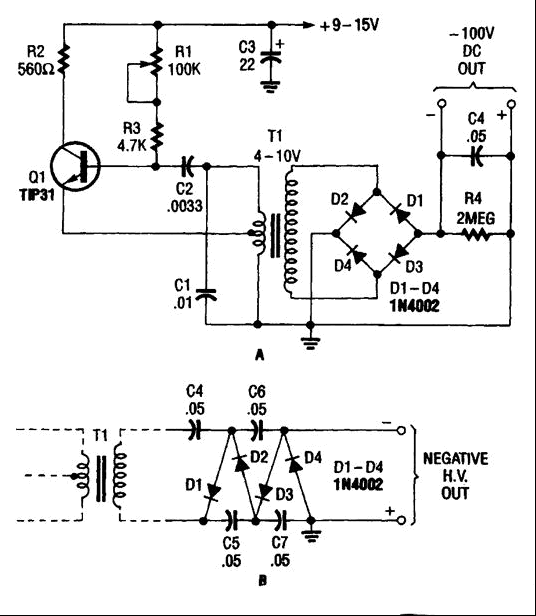

9至15VDC输入的高压电源: 如A所示的哈特利振荡器/升压变压器组合能产生显著的负高电压，特别是在变压器输出电压乘以B的电路。 :; 2023-5-1 08:32

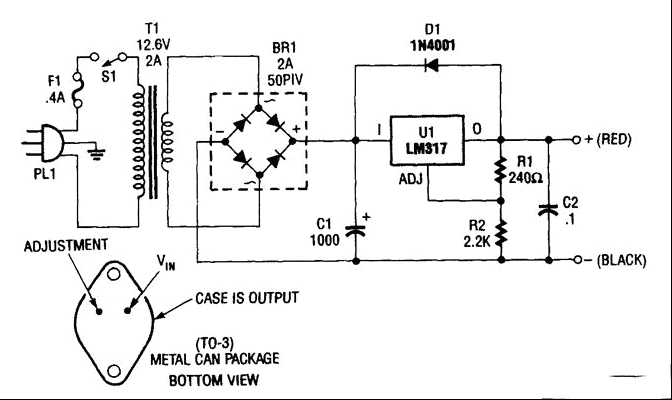

配置电源供应电路: 可调供应很容易通过改变V2的值和在必要的情况下驱动其他组件被重新配置。输出电压通过这个公式计算：VOUT=1.25(1+R2/R1)。R2在必要的情况下是可以改变的。 : ...; 2023-5-1 08:31

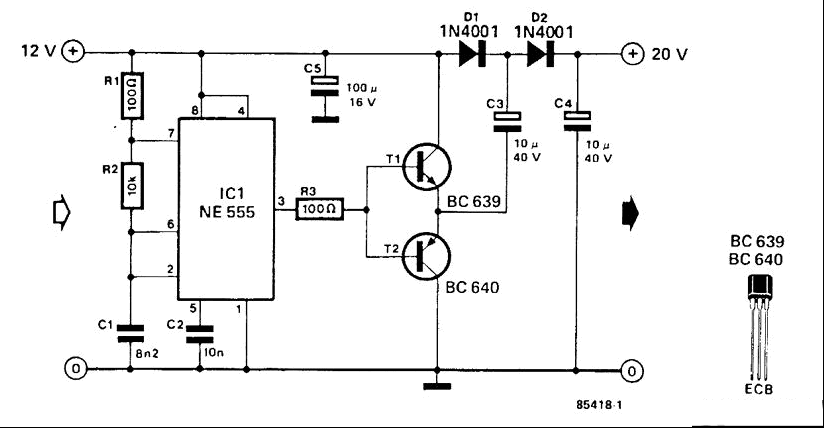

无电感器电源转换器: 利用555定时器和电压倍增器，该电路将在20Vdc提供≥50mA的电流。T1和T2作为功率放大器来驱动电压倍增器。工作频率大约为8.5千赫。 : ...; 2023-5-1 08:31

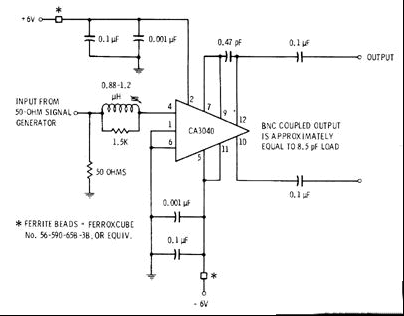

80MHz带有输入峰值电路: 在一个简单的电路中，CA3040视频集成电路的响应扩展到80MHz。这个简单的电路包括可调节的输入峰值线圈。为了大约32分贝的增益，响应在3分贝到tMHz以下。 : ...; 2023-5-1 08:31

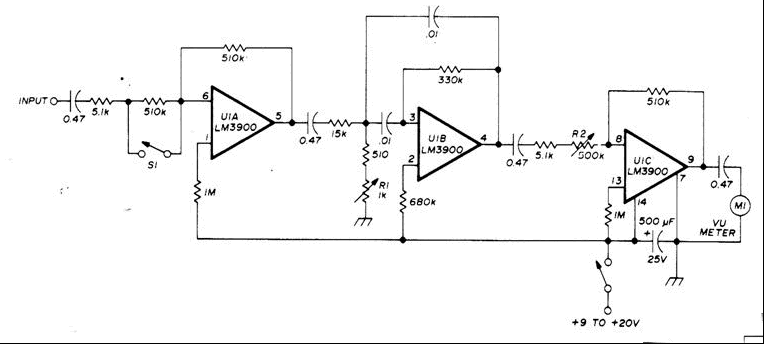

电压驻波比仪: 简单易于运输的电压占空比仪包括高增益放大器，调整到1000赫兹的窄带宽（100赫兹）选择性放大器和可变增益输出放大器驱动低成本VU表。它对于调零型电压占空比测量是理想的选择。 : ...; 2023-5-1 08:31

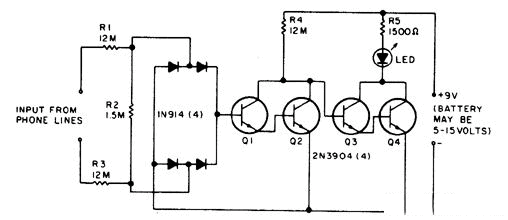

电话摘机指示灯: 当手机铃声响起或正在被拨打，LED闪烁。当电话没放好的时候，它发出稳定的光。 :; 2023-5-1 08:31

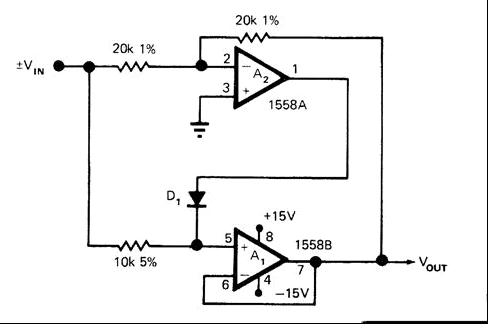

极性忽略的电压跟随器电路: 绝对值电路其实就是电压跟随器A1，不管VIN的极性如何其输入都是正的。D1和正输入一起可使反相放大器A2断开连接。只要输入是正的，反相放大器可使正输入经过D1到达电压跟随器。 : ...; 2023-5-1 08:31

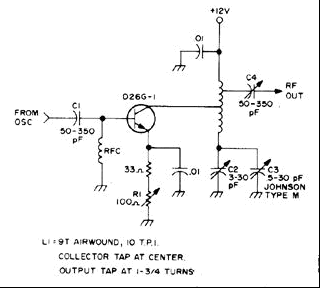

50MHz的电源电路: 该电路可和50MHz的微晶体管振荡器连用，如果要将射频输出升压大约75mW，则需要和额外的通用电气位晶体管连用，文章包含的内容有微元件的构造方式和用于窃听装置的其他微电阻器 : ...; 2023-5-1 08:31

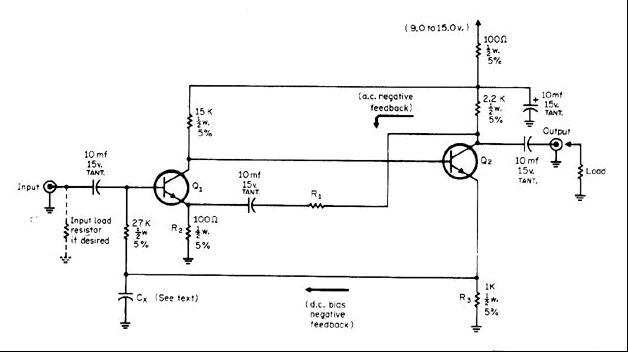

0.01-100MHz频率的10dB增益: 高增益，宽频带未经调谐的通用放大器在直接耦合电路中使用仙童2N5126或者与其差不多的晶体管。这两个电源和温度变化的设计都非常稳定。使用R1来增益，最大增益为38-44dB，最大输出为1V峰间 ...; 2023-5-1 08:31

用于直流电的100W至500kHz: 使用电子运算放大器的电路具有高输入阻抗，高增益，和当不使用变压器时的100W输出功率的特点。可用于高保真音频电路，阴极射线偏差电路和伺服系统中。高达10A的输出电流要求使用大电源旁路 ...; 2023-5-1 08:31

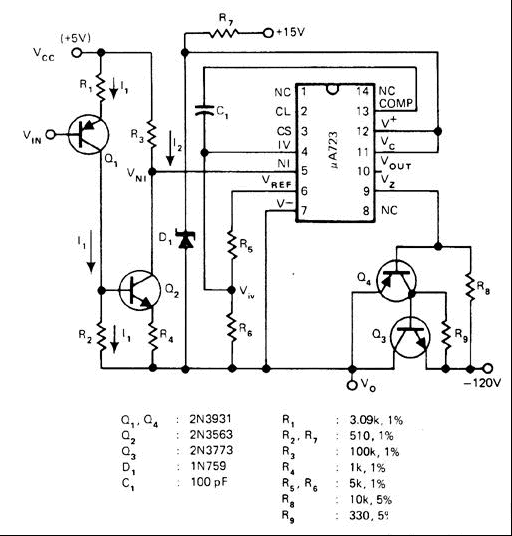

高压缓冲器电路: 如图所示的用于μA723稳压器的电路允许在线性应用中使用高压和大电流缓冲器。输出晶体管Q3的功率损耗只是限制因素，I1和Vin成比例，I2和I1成比例，输出电压Vo与I2和Vin成比例。 : ...; 2023-5-1 08:31

用于AB类的偏置电压: 双晶体管电源使用PNP硅晶体管作为放大二极管变压电源，在AB类的线性模式中提供功能完善的晶体管射频功率放大器。晶体管的类型不是很重要，偏置电源的输出阻抗大约是1欧姆。 : ...; 2023-5-1 08:31
