电源电路

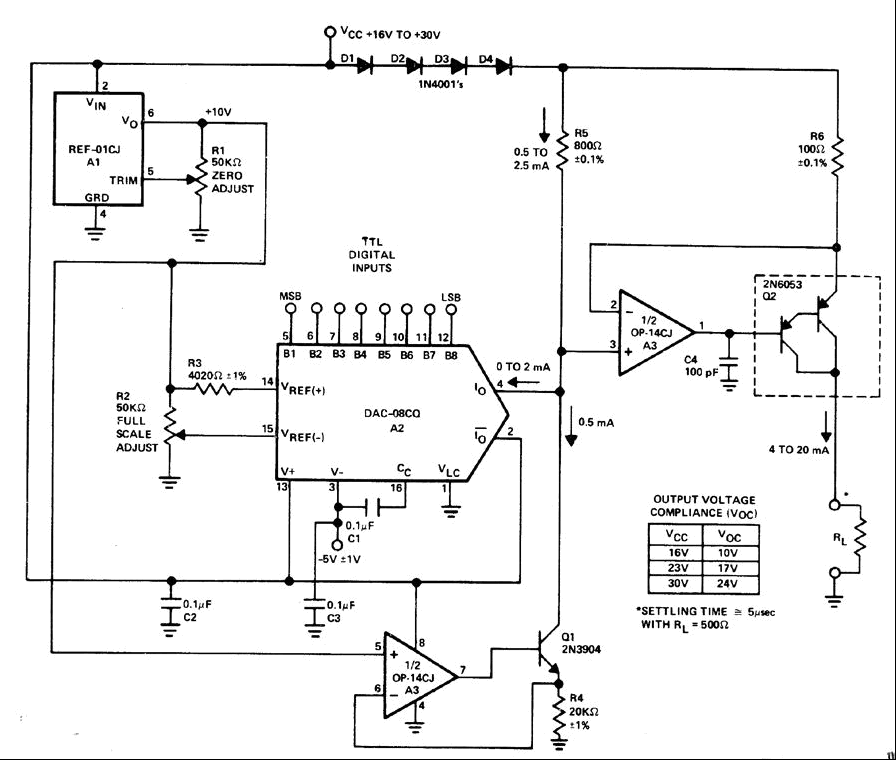

8位二进制进程电流电路: 该电路从-5V和+23V电源使用三精整体耐火材料来转换8位二进制数字输入过程电流到4到20mA的范围。0.5mA的固定电流被添加到DAC输入电流，这个输入电流在0到2mA之间变化。 : ...; 2023-5-1 08:35

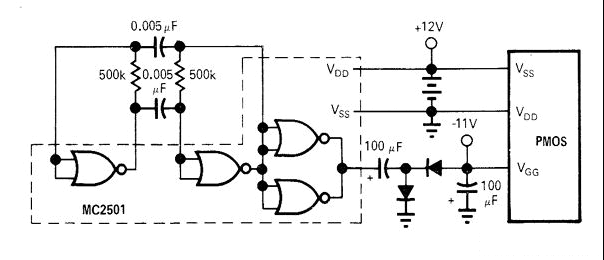

带有CMOS集成电路的12V到11V电压电路: 双极型逆变器和整流器一起从12V的汽车电池中为便携式或者汽车设备的操作高开端MOS提供11V的电压。二极管的类型并不重要。在待机的时候，逆变器只从12V的电池获取了1mA，然后从-11V的终端提 ...; 2023-5-1 08:35

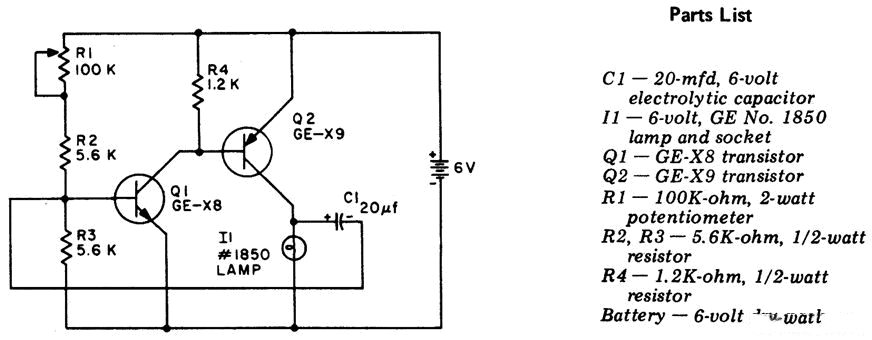

霓虹管闪光电路: :; 2023-5-1 08:35

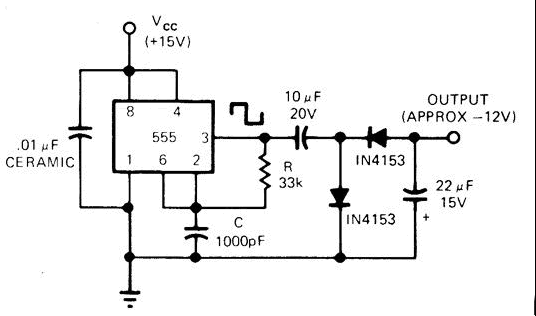

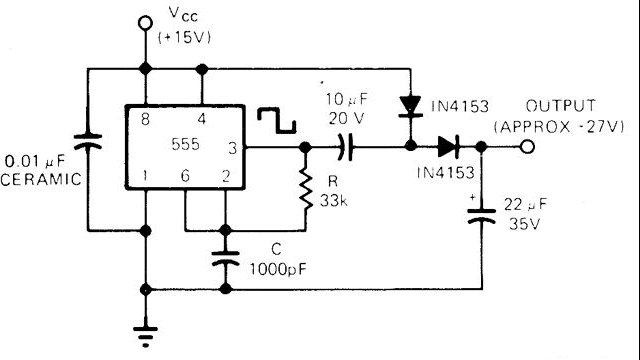

+15V至-12V电路: 在自触发模式中，简单的变压器功率转换器使用555定时器作为方波发生器。电压倍增整流器跟随在他后面。所示的R和C的值提供的频率大约是20兆赫，它允许带有相对较小的电容过滤。最大的负载电 ...; 2023-5-1 08:35

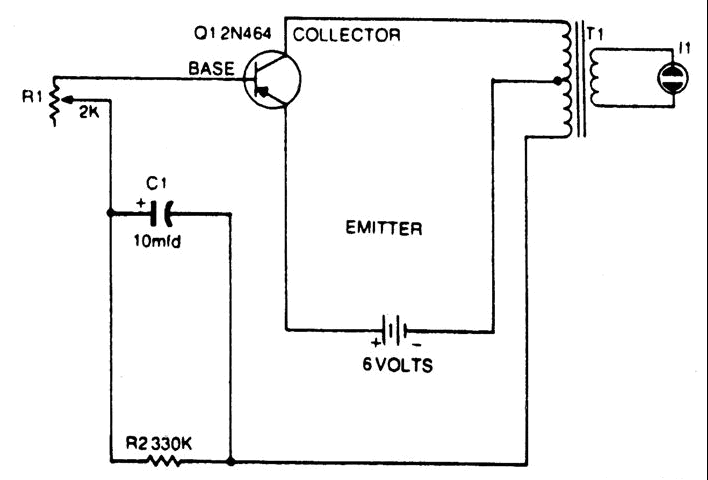

霓虹闪光灯电路: 通用输出变压器和晶体管构成低频振荡器。霓虹灯闪烁频率是由电位器R1所决定的。 :; 2023-5-1 08:35

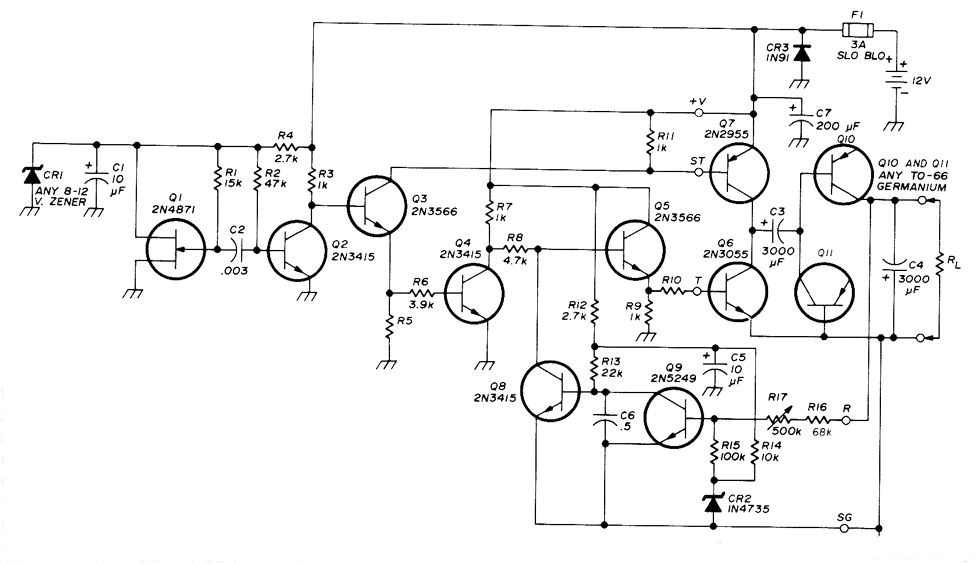

+12V到－2V电路: 在2A的正极汽车电源，高效率逆变器为移动应用提供了良好的可调负极输出电压。稳定的单结型晶体管振荡器驱动晶体管Q2，从而产生对称的方波。Q3缓冲为变频器Q4和输出级Q7输出提供驱动电源。 ...; 2023-5-1 08:35

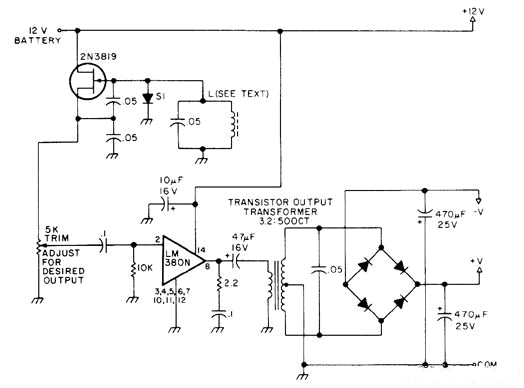

从12V到±15V电路: 设置12v电池的输出到电压，这个电压是PLL需要的，比如NE561就是PLL。使用900赫兹的正弦波振荡器和LM380N AF放大器来驱动语音线圈边。这个语音线圈有一个500欧姆到3.2欧姆的标准。输入转换器 ...; 2023-5-1 08:35

从+27V到+15V电路: 该电路使用自触发模式的555定时器作为方波发生器。这个发生器在大约20兆赫的频率上操作，电压倍增整流器在它后面。提供了电压的近似加倍，并且不适用变压器。最大负载电流大约为80mA。 : ...; 2023-5-1 08:35

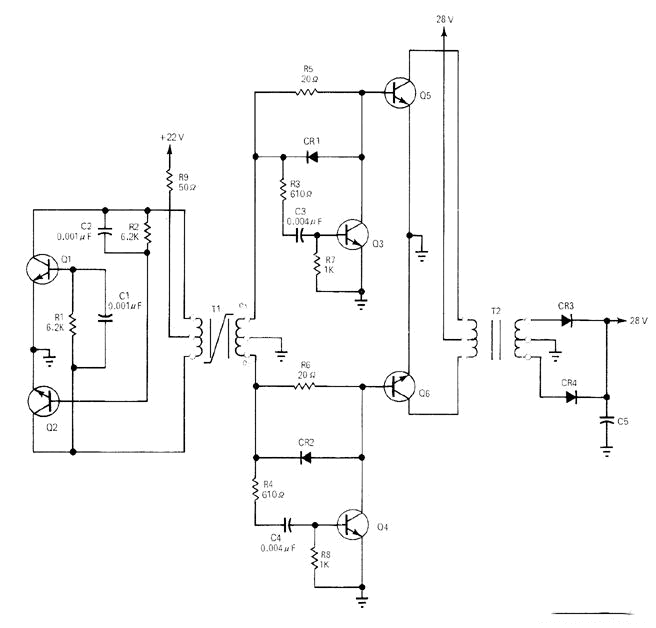

28V高效电路: 该电路使用驱动型转换器，其中信号源是简单的双晶体管振荡器Q1-Q2。导通延迟技术消除重叠电流，否则当一个存储状态，其他的还在被驱动，电流在2N1016推挽功率晶体管Q5和Q6里流动。 : ...; 2023-5-1 08:35

从+5V到+8V电路: 振荡器在大约16千赫的频率上工作，为了驱动特殊的接口电路，设置微处理器的5V电源电压到8V。7404六反相器的c,d,e部分为电压倍增整流器形成缓冲器和驱动器。 : ...; 2023-5-1 08:35

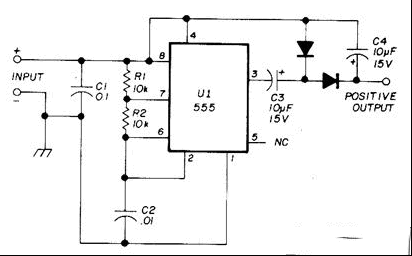

+12V到+20V电路: 该电路要和移动设备一起使用，当DC电压高于汽车电池所需要的电压。一个应用程序是给12V镍镉电池涓流充电。Un是555定时器作为自由运行的方波振荡器。频率是由R1，R2和02所决定的。 : ...; 2023-5-1 08:35

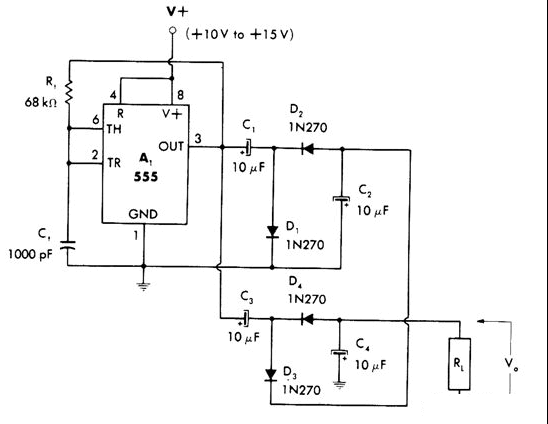

15V至-24V电路: 电压倍增器与555非稳态MVBR和两峰检测器相结合，从正电压源提供高负极电压。负载电流能力大约是10毫安。当使用+10V电源的时候，输出下降到大约－14.5V。 : ...; 2023-5-1 08:35

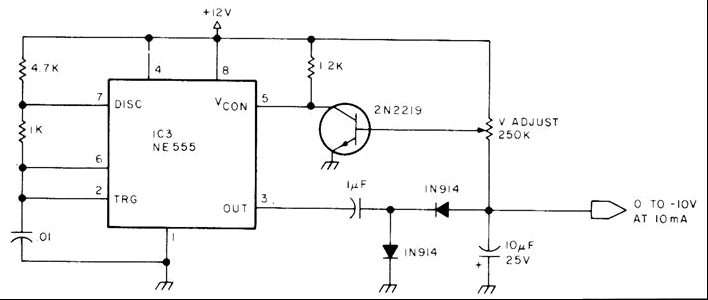

从+12V到0到-10V电路: 使用NE555定时器的可变输出转换器发出负输出电源，一些接口设备与微处理器一起使用的D/A转换器需要这些输出电源。—S. Ciarcia，制作一个5W直流到直流转换器，字节，10月，1978年，P22，24 ...; 2023-5-1 08:35

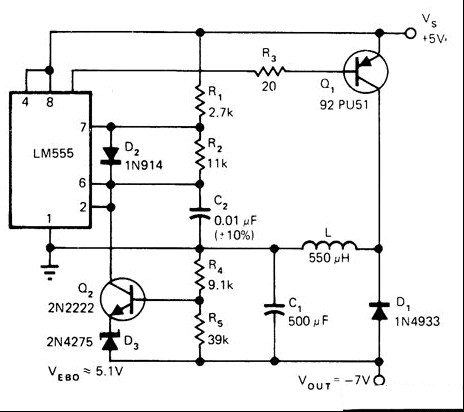

+5V到-7V电路: 该设备使用LM555定时器作为可变占空比脉冲发生器，这个发生器控制晶体管开关Q1，开关Q1驱动反激式电路。稳压器Q2-D3-R4-R5根据负载转变占空比，反激式电路L-D1-C1产生负极输出电压。 : ...; 2023-5-1 08:35

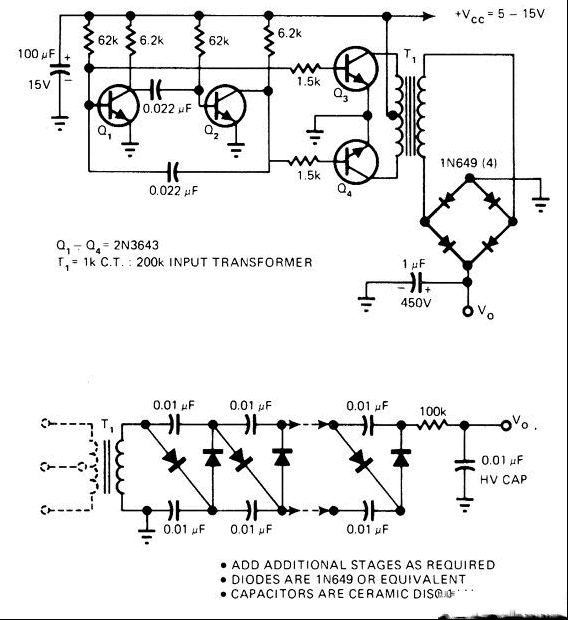

5V到400V电路: 非稳态MVBR在2.174兆赫的频率上操作，并且驱动推挽式晶体管传送最初音频输入转换器T1。次级电压通过二极管桥被整流，从而提供100到40V的直流输出电压范围。这个范围是由负载电阻和电源电压V ...; 2023-5-1 08:35
