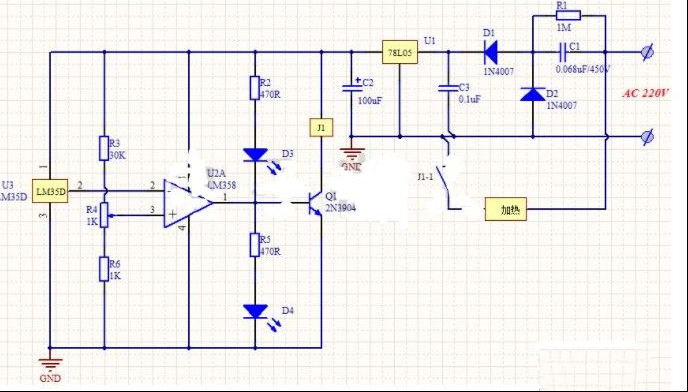

一例温控加热器电路的电路原理详解: 温控加热器电路电路图如下所示：本电路通过LM35D温度传感器检测环境温度，当温度低于设定值时加热器启动，使环境恢复正常值，从而可以起到自动控温的作用。LM35D是一种输出电压与温度成正比例的温度传感器，比例系数 ...; 2023-5-22 19:10

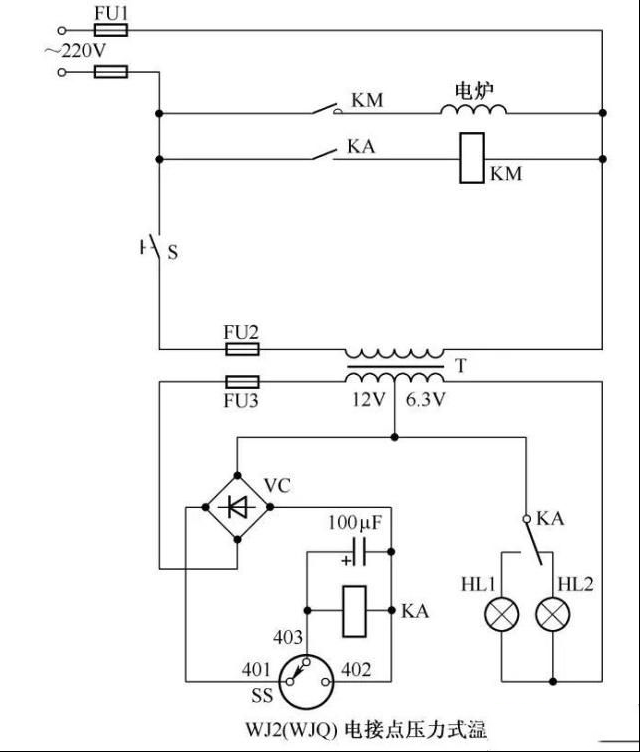

一例电接点汞温度计控制电路的工作过程分析: 电接点汞温度计控制电路电路图如下所示：加热器由交流接触器的主触点控制，交流接触器的主触点又由交流接触器的线圈控制，而交流接触器的线圈又由中间继电器的常闭触点控制。中间继电器的常闭触点，由中间继电器的线 ...; 2023-5-22 19:10

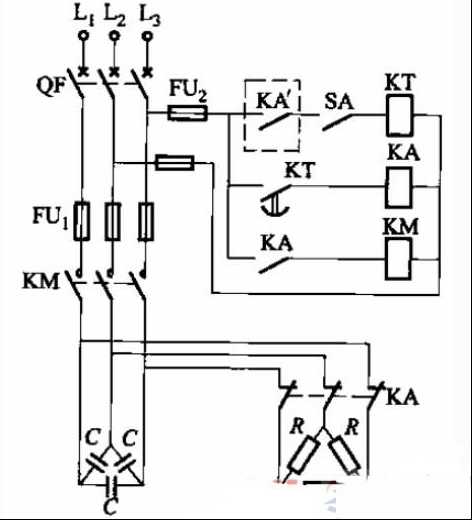

一例低压无功补偿的控制电路图: 低压无功补偿控制电路图1、以下控制电路的适用情况如图，采用定时电子开关（电钟），按照车间上、下班时间，自动将移相电容器投入与切除。功率因数可以补偿到0.90～0.95之间。下图中，KA’为电钟接点。2、以下 ...; 2023-5-22 19:10

一例继电器控制灯光电路的工作原理分析: 继电器控制灯光电路电路图如下所示：工作原理及过程：白天在较强光照下，光导管227A（一种光敏电阻）两端阻值很小，约为20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得 ...; 2023-5-22 19:10

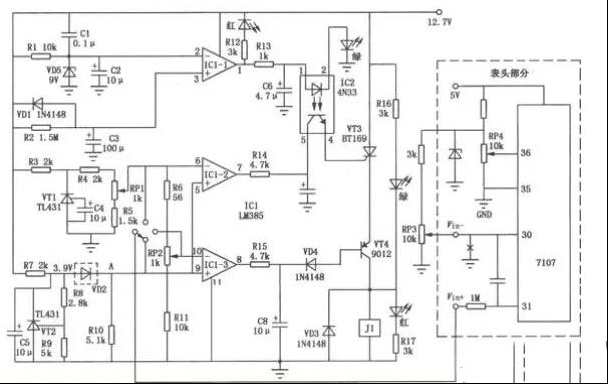

一例冰箱电子温控器电路的工作原理分析: 冰箱电子温控器电路电路图如下所示：1、工作原理VD2为温度传感器，由5只二极管1N4148串联而成，A点电位将随传感器VD2所测到的温度呈正比变化。温度每升高1℃，VD2的正向压降减小约12mV。电位器RPl设定上限温度值（压 ...; 2023-5-22 19:10

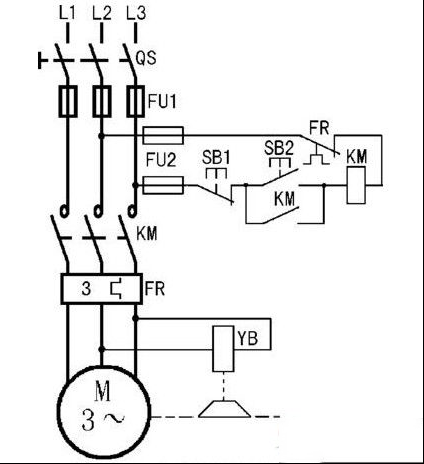

一例电磁抱闸制动控制电路的工作原理分析: 电磁抱闸制动控制电路电路图如下所示：工作原理及过程如下：1、接通电源开关QS后，按起动按钮SB2，接触器KM线圈获电工作并自锁。电磁抱闸YB线圈获电，吸引衔铁（动铁芯），使动、静铁芯吸合，动铁芯克服弹簧拉力，迫 ...; 2023-5-22 19:10

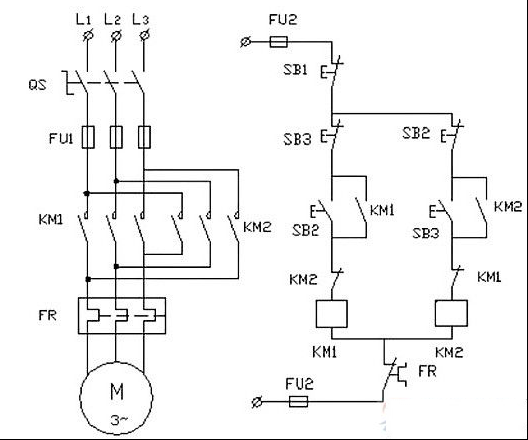

一例双重连锁可逆控制电路的原理图详解: 双重连锁可逆控制电路电路图如下：1、按照原理图在配电板上配线，要求做到几点：线路明快、工艺合理、接点牢靠。2、电路工作原理双重连锁可逆控制电路工作原理：（1）按起动按钮SB2，KM1吸合并自保，电动机正转。与 ...; 2023-5-22 19:10

一例应急照明灯电路图及功能说明: 有关应急照明灯的电路图，该电路的主要功能是什么，在设计电路时需要注意哪些问题，当该应急照明灯电路安装无误之后，如果通电不起振应该如何维修，下面来了解下。应急照明灯电路电路图如下：主要功能：当开关S在; 2023-5-22 19:10

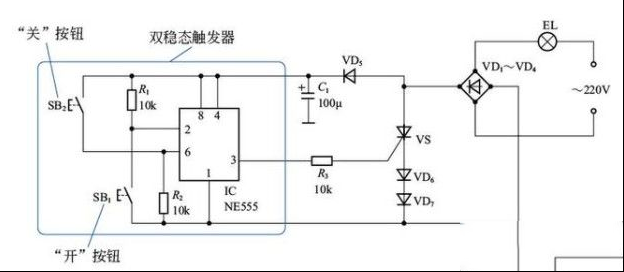

一例轻触台灯的开关电路图及功能说明: 有关台灯开关电路的知识，分享一例一例轻触台灯的开关电路图，时基电路IC完成控制功能，单向晶闸管VS构成无触点直流开关，该台灯形关电路的功能及工作过程，详见下文。轻触台灯的开关电路1、电路组成; 2023-5-22 19:10

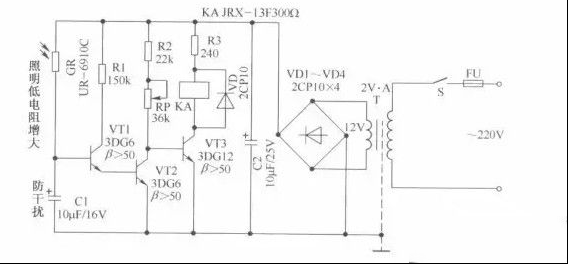

一例路灯光电控制电路的工作过程说明: 路灯光电控制电路如下图：图1：简单路灯光电控制电路图工作过程：1、晚上（照度低）时，光敏电阻GR的电阻增大，VT1的基极电流减小直至截止，VT2截止。VT2的集电极电压上升，从而使VT3导通，继电器KA吸合，点亮路灯。 ...; 2023-5-22 19:10

一例简单的温度控制电路说明: 简单的温度控制电路如何进行温度控制，当然是需要设计好一个控制电路了，作为专业电工来说，必须能读懂各种电路图，比如这里的温度控制电路图：1、认识元件图中S是开关，用于接通电路；FU是熔断器，起保护电路作用； ...; 2023-5-22 19:10

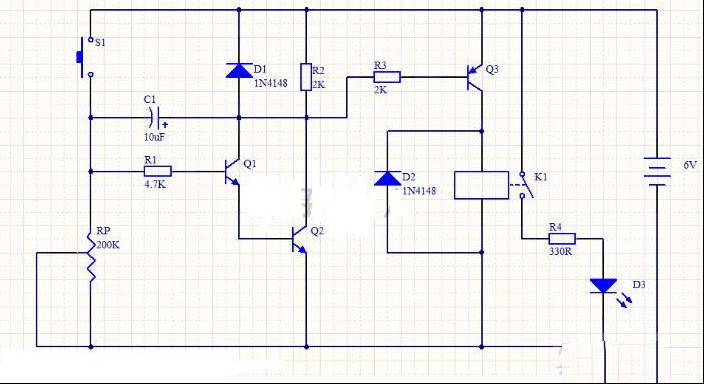

一例延时控制电路的工作过程详解: 有关延时控制电路的知识，本电路由三极管组成延时控制电路，用于控制继电器的动作，当按键按下时继电器动作，延时一段时间后继电器释放，该延时控制电路的工作过程见下文。延时控制电路的工作过程本电路可分为两个部 ...; 2023-5-22 19:10

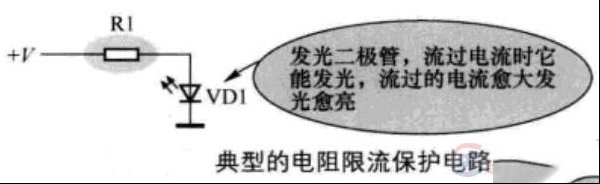

电阻限流保护电路及故障检测方法: 有关电阻限流保护电路的知识，在电子电路中主要用来限制电路中的电流不能太大，从而起到保证其它元器件的工作安全的作用，发光二极管限流保护电路和三极管基极电流限值电阻电路，一起来看下。一、发光二极管限流保护 ...; 2023-5-22 19:10

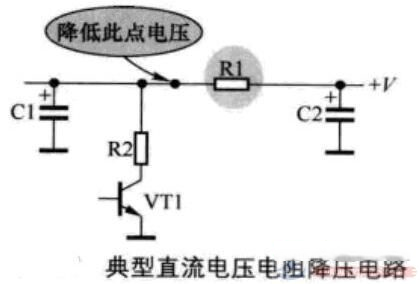

一例直流电压电阻降压电路及故障检测方法: 有关直流电路的知识，什么是直流电压电阻降压电路，该电路的特点是什么，以及在遇到故障时，如何进行电路故障的检测，下面具体来看下。直流电压电阻降压电路1、降压电路典型的直流电压电阻降压电路，从电路中可知， ...; 2023-5-22 19:10

差动放大电路的工作原理分析: 有关差动放大电路的知识，介绍了电路各元器件的作用，电路的主要特点，以及该差动放大电路的工作原理，有需要的朋友参考下。差动放大电路1、电路各元器件的作用电路作用：抑制零点漂移，解决静态工作点相互影响。电 ...; 2023-5-22 19:09
