电热水器知识介绍与故障维修讲解

温控器是被控制对象的温度发生变化时,温控器感温部内的物质产生相应的热胀冷缩,与感温部连通一起的膜盒产生膨胀或收缩,以杠杆原理，带动开关通断动作，达到恒温目的。具有控温准确，稳定可靠，开停温差小，控制温控调节范围大，过载电流大等性能特点。我司大部分液涨温控器动作温度为75℃±5 ℃

①:外观要求：各构件标示清楚，无变形，无缺损，表面光滑无毛刺，毛细管绕Φ40连续弯折5次不断裂。

②:动作特性 ：温控器开启、关闭动作清楚，无死点。 旋扭旋转轻松、灵活，不松动

③:温度特性：在图纸要求的温度范围动作

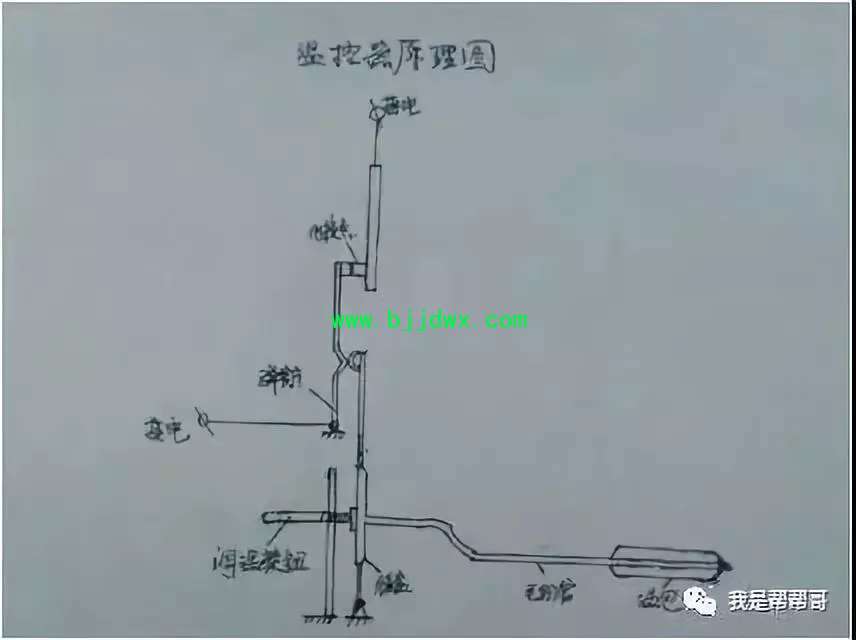

温控器原理：

      通过毛细管，温包和膜盒相连，膜盒是用特殊材料做成的，极具弹性。开始杠杆一端的电触点已经闭合，当温度升高时，温包内的航空煤油，受热膨胀，压力增大，通过毛细管的传压，使得膜盒也胀大起来。从而推动与膜盒相连的弹性金属片逆时针转动，当温度达到一定程度时，触点断开，热水器加热停止，进入保温状态。当温度降低时，航空煤油回流至温包，压力降低，触点再次接触导通，进入加热状态。如此循环，把热水器内胆内的水温恒定在一定范围之内且节省了电能。调温旋钮可通过螺纹轨道旋进旋出控制膜盒的位置，改变电触点断开的时间，从而控制水温变化。

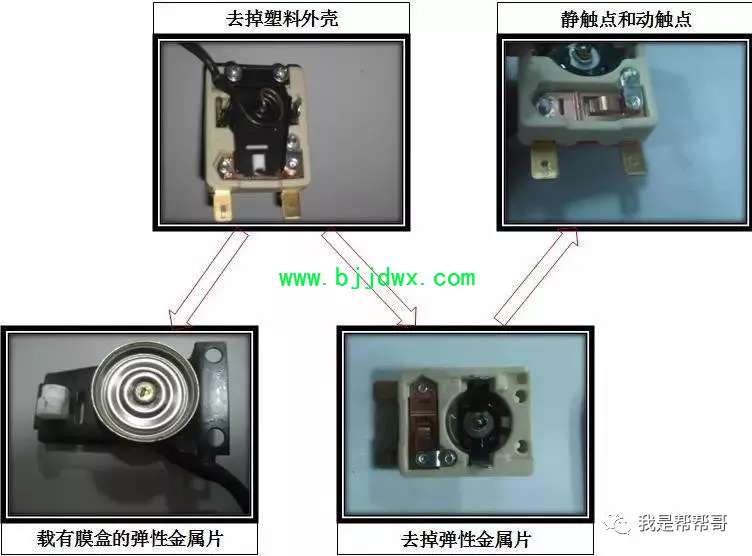

温控器拆解：

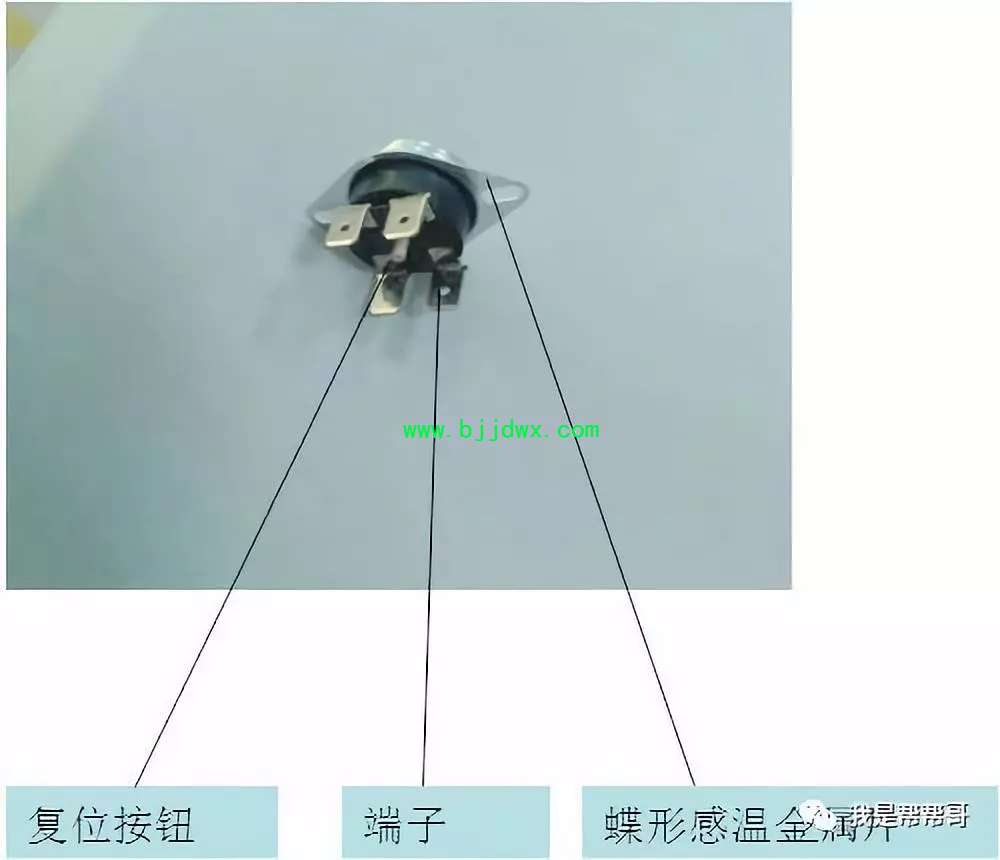

6、限温器-----过热保护作用

       限温器的型号统称KSD，主要通过双金属片受热的形变控制开关动作，一般需要手动复位。常作为各种电热产品过热保护元件，防止烧坏电热元件以及由此而引起的火灾事故。

① 外观要求：构件间连接牢固可靠，无缺陷，表面无毛刺，突起。

② 温度特性：控器的断开、温度动作温度偏差及复位温度应符合图纸要求。动作温度：X℃±3℃；复位温度：X-15℃±3℃

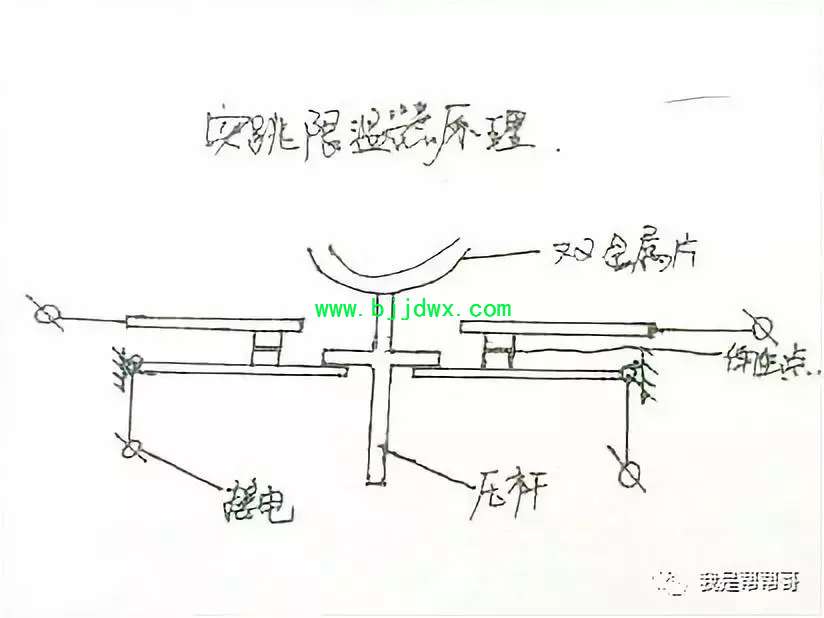

限控器原理：

      双金属片由上面的“高锰合金”和下面的“殷钢”组成。前者的膨胀系数是后者的好几十倍，分别称为“主动层”和“被动层”。在正常温度下图中的弹簧片的触点是接触的，整个电路处于接通状态。温度升高时，主动层膨胀的比被动层多，双金属片向下弯曲，压动压杆向下运动。压杆带动弹簧片向下运动，温度升高到一定程度时，电路断开。冷却到一定程度双金属片伸直，压杆和弹簧片回弹，电路接通。

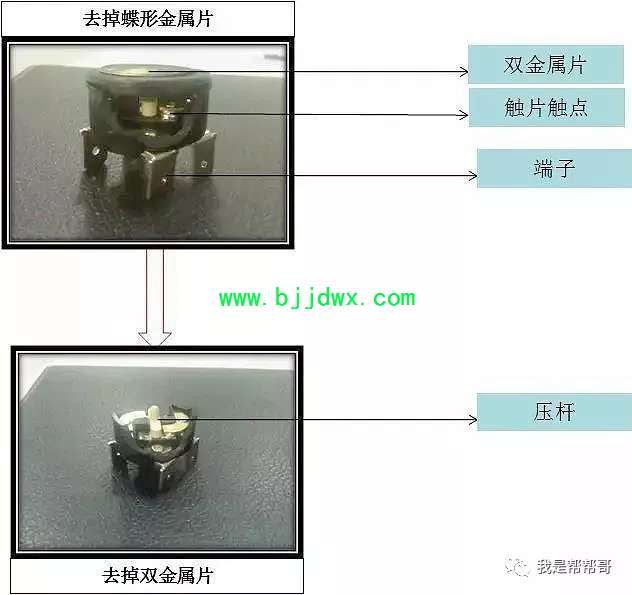

限控器拆解：

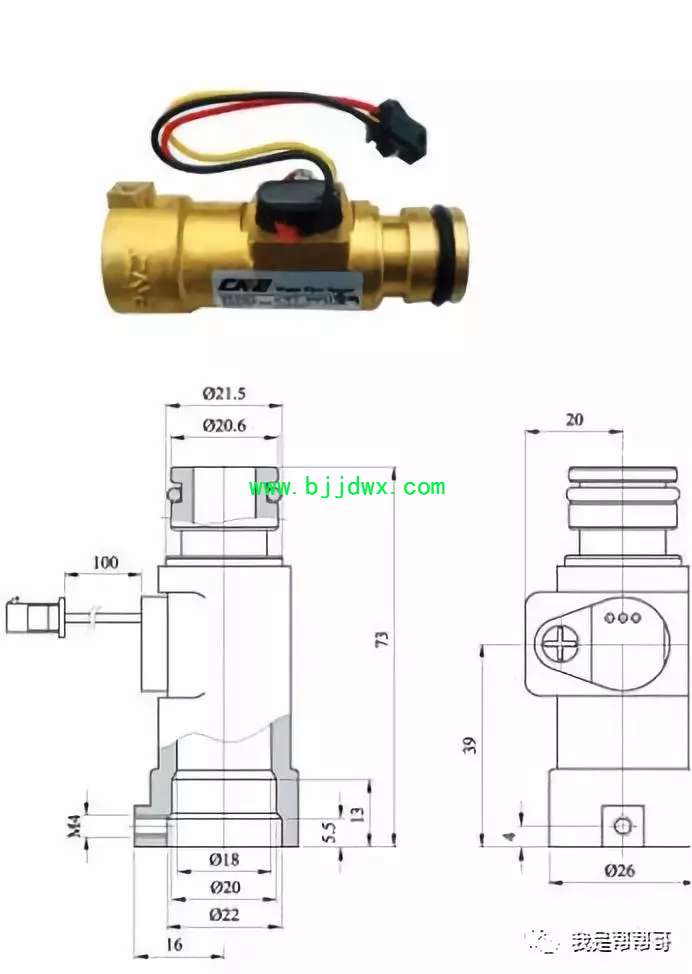

7、水流传感器

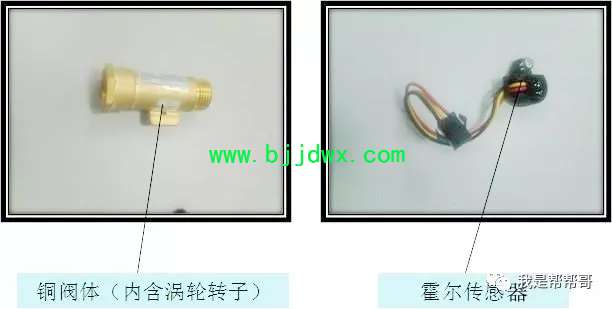

       是能感受流体流量并转换成可用输出信号的传感器。包括铜阀体，霍尔传感器，水流转子组件等。

① 外观要求：标示清晰、表面光滑无毛刺、无杂色

② 耐水压性能：1.2MPa水压下无漏水，零件无裂纹、松弛、膨胀、变形

③ 测流量误差：±0.25L/min 范围内

水流传感器的原理：

       当管路中的达到流量时，磁芯在水流作用下产生位移并带动磁源产生磁场的变化，霍尔传感器感应到磁场的变化输出脉冲信号,该信号通过信号线传递至电控板，电控板通过信号判断启动何种加热方式。

8、电脑板-----控制中心

       目前市场上的热水器有电脑式、机械式两种。

9、保温层-----效果好坏至关重要

       我们热水器采用的保温技术，保温层最厚处可达80mm,保温效果很好。
