网工知识点：网络结构拓扑图概述

电脑维修

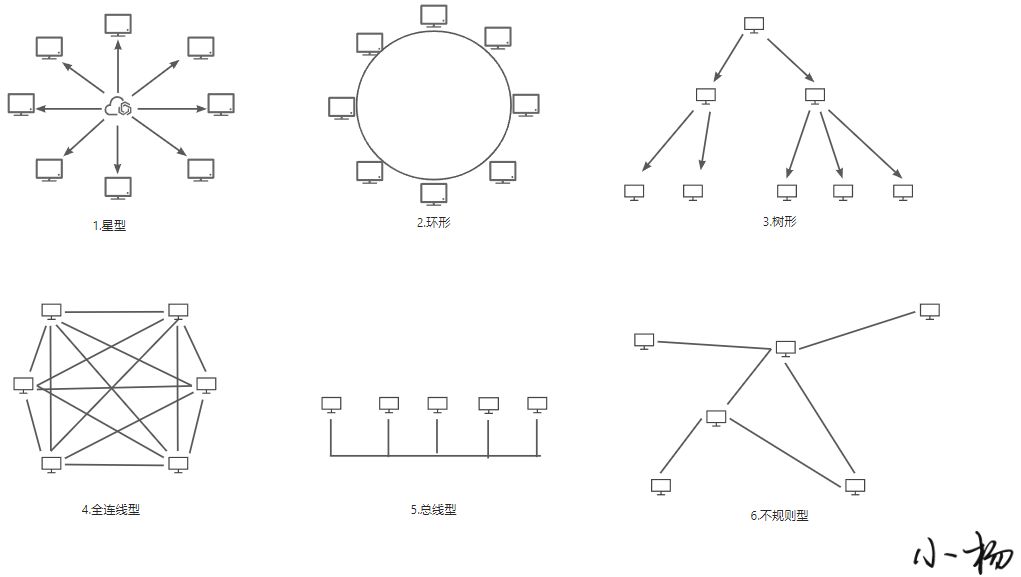

网络拓扑结构
1.星型结构：是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构。这种结构适用于局域网，特别是近年来连接的局域网大都采用这种连接方式。这种连接方式以双绞线或同轴电缆作连接线路。
优点：结构简单、连接方便、管理和维护都相对容易，扩展性强；一个站点出了问题，不会影响整个网络的运行
缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。
适用网络场景：局域网、广域网
2.环形结构：各结点通过通信线路组成闭合回路，环中数据只能单向传输，信息在每台设备上的延时时间是固定的。特别适合实时控制的局域网系统
优点：结构简单，适合使用光纤，传输距离远，传输延迟确定
缺点：环网中的每个结点均成为网络可靠性的瓶颈，任意结点出现故障都会造成网络瘫痪，另外故障诊断也较困难
适用网络场景：局域网，实时性要求较高的环境。最著名的环形结构网络是令牌环网（Token Ring）
3.树形拓扑：从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支,每个分支还可再带子分支。
优点：网络中节点扩充方便灵活；管理维护方便，故障隔离较容易。
缺点：根节点依赖性大，如发生故障，则全网不能正常工作。
适用网络场景：局域网
4.网状拓扑（全连接）结构：又称作无规则结构，结点之间的联结是任意的，没有规律。
优点：系统可靠性高，比较容易扩展，但是结构复杂，每一节点都与多点进行连接，因此必须采用路由算法和流量控制方法。目前广域网基本上采用网状结构
5.总线型结构：是将网络中的所有设备通过相应的硬件接口直接连接到公共总线上，结点之间按广播方式通信。
优点：结构简单、布线容易、成本低，易于扩充；多台机器共用一条传输信道，信道利用率较高；某个站点的故障一般不会影响整个网络。
缺点：同一时刻只能由两台计算机通信；所有的数据都需经过总线传送，总线成为整个网络的瓶颈；出现故障诊断较为困难。
适用网络场景：局域网
